Нет изображения на Acer Nitro 5 — диагностика и замена Intel HM570

⚡️ SPRO.Technology — определяем причину черного экрана Acer Nitro 5


SPRO.Technology Laboratory BGA Repair

SPRO.Technology — сеть сервисных центров по ремонту ноутбуков в Украине. Наши сертифицированные инженеры выполняют диагностику и ремонт на современном профессиональном оборудовании, обеспечивая высокую успешность восстановления устройств. Мы заботимся о каждой детали и гарантируем качественное обслуживание всех моделей ноутбуков.

Замена процессора в ноутбуке

Ноутбук включается, но изображения нет

В сервисный центр поступил ноутбук Nitro 5 с жалобой на отсутствие изображения. После нажатия кнопки питания загоралась подсветка клавиатуры, спустя несколько секунд начинали вращаться вентиляторы, однако экран оставался полностью черным.

По словам владельца, неисправность появилась во время игры. Экран внезапно погас, вентиляторы начали работать на максимальных оборотах. После принудительной перезагрузки ноутбук перестал выводить изображение.

Ремонт ноутбуков по всей Украине

SPRO.Technology — лаборатория компонентного и BGA-ремонта ноутбуков. Принимаем технику из всех регионов Украины через Новую Почту.

Центральная лаборатория: Днепр

Адрес: Дмитрия Яворницкого, 39

Телефон: +38 068 300 40 80

Instagram: @spro.technology (https://www.instagram.com/spro.technology)

Ремонт ноутбуков ACER

Обслуживаем весь модельный ряд Acer, включая: • Aspire • Nitro • Predator (Helios, Triton) • Swift • Spin • Extensa • TravelMate • ConceptD • Vero
Работаем как с массовыми моделями, так и с редкими конфигурациями.

Подробнее


Ищите официальный сервисный центр Acer?

Мы являемся официальным постановщиком оригинальных запчастей, и квалифицированным партнером Acer, что дает возможность обслуживать гарантийные случаи, а также послегарантийный ремонт.

Основные признаки неисправности

Коротко о терминах: CPU — процессор; GPU — видеочип; VRAM — видеопамять; VRM — система питания процессора или видеочипа; BIOS — микропрограмма материнской платы; EC — контроллер управления ноутбуком; PCH — системный контроллер платы; POST — первичная самопроверка при включении; BGA — монтаж чипа непосредственно на плате.

  • Клавиатура светится, но экран остается черным;
  • Ноутбук включается без изображения;
  • Вентиляторы работают на высоких оборотах;
  • Нет логотипа Acer;
  • Windows не загружается;
  • Черный экран после игры.
Acer Nitro 5 замена хаба PCH

Диагностика ноутбука

Во время диагностики было установлено, что сигналы сна S3 и S4 не снимаются, что указывает на аварийную остановку последовательности запуска. Дополнительная проверка осциллографом показала отсутствие импульсов от чипсета Intel HM570 (SRKMA).

Диагностика подтвердила неисправность системного хаба (PCH), который отвечает за обмен данными между процессором, памятью, накопителями и другими устройствами материнской платы.

Acer Nitro 5 замена хаба PCH

Какие работы были выполнены

  • Комплексная диагностика материнской платы;
  • Проверка сигналов S3 и S4;
  • Анализ работы чипсета осциллографом;

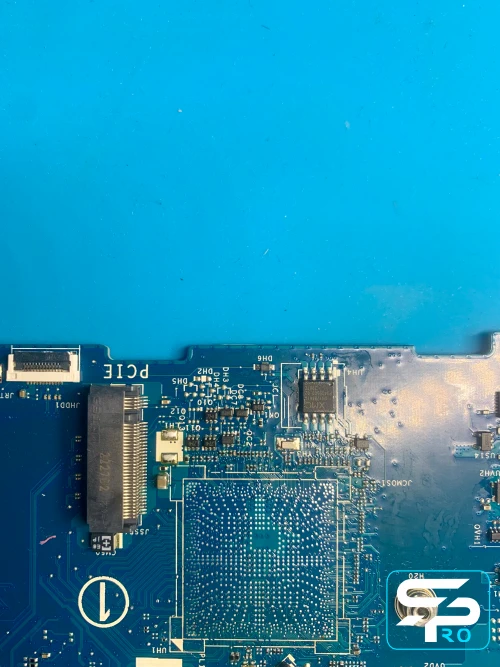

  • Демонтаж неисправного PCH;
  • Установка нового чипсета Intel HM570 (SRKMA);
  • Контроль качества BGA-монтажа;
  • Проверка обмена по POST-карте;
  • Установка премиального термоинтерфейса;
  • Полное стресс-тестирование.
Acer Nitro 5 замена хаба PCH

Почему выходит из строя чипсет PCH

Основными причинами являются перегрев, длительная эксплуатация при высокой температуре, заводской дефект, механические нагрузки на материнскую плату или деградация BGA-соединений.

При неисправности хаба ноутбук может включаться без изображения, зависать на раннем этапе запуска, не видеть SSD или полностью прекращать загрузку системы.

Acer Nitro 5 замена хаба PCH

Какие модели мы ремонтируем

  • Nitro 5;
  • Nitro V;
  • Predator Helios;
  • Predator Triton;
  • Predator Neo;
  • Acer Aspire Gaming.
Acer Nitro 5 замена хаба PCH

Результат ремонта

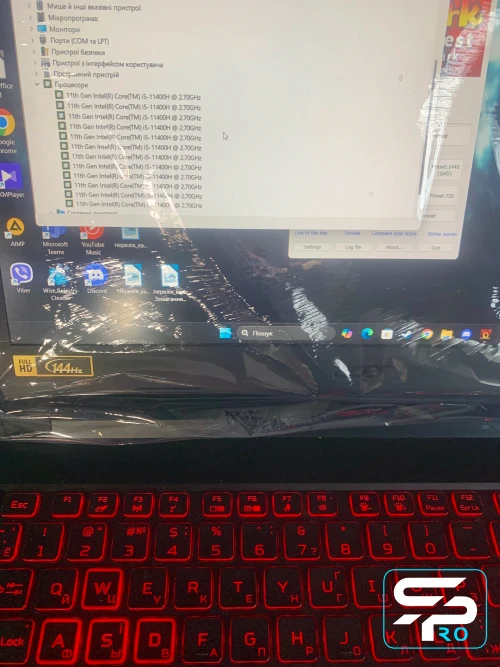

После установки нового чипсета Intel HM570 (SRKMA) ноутбук успешно прошел инициализацию. Клавиатура выполнила штатную последовательность запуска, спустя несколько секунд появилось изображение, а POST-карта подтвердила корректный обмен по всем системным линиям.

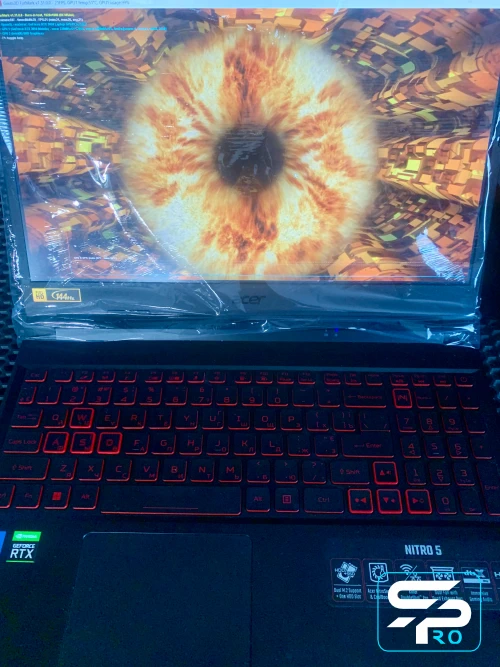

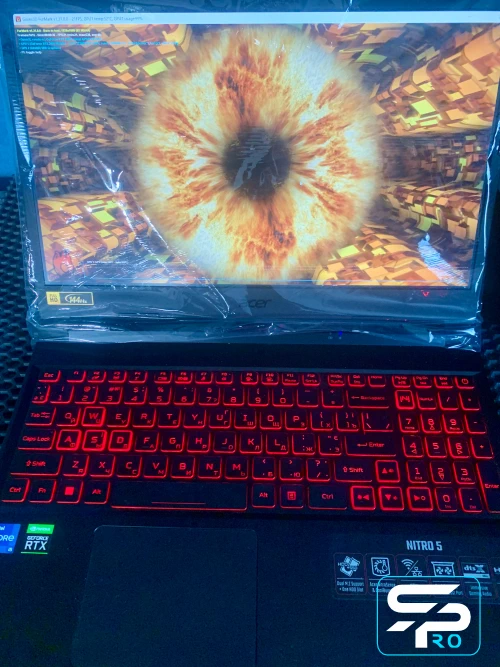

После установки нового премиального термоинтерфейса ноутбук успешно прошел стресс-тестирование. Температуры находятся в пределах нормы, устройство полностью восстановлено и выдано владельцу.

Acer Nitro 5 включается, но экран черный — причиной оказался Intel HM570

Acer Nitro 5 поступил с симптомом: ноутбук включается, клавиатура светится, индикаторы работают, но изображения на экране нет.

При диагностике обнаружили проблему по линии USB 3.3 В. На линии присутствовало короткое замыкание, связанное с PCH Intel HM570.

Как нашли причину черного экрана

Проверка тепловизором показала локальный нагрев самого чипсета Intel HM570. Это подтвердило внутренний пробой хаба и объяснило, почему ноутбук включался, но не проходил полноценный запуск и оставался с черным экраном.

Решение — замена Intel HM570 на новый

Acer Nitro 5 замена хаба PCH

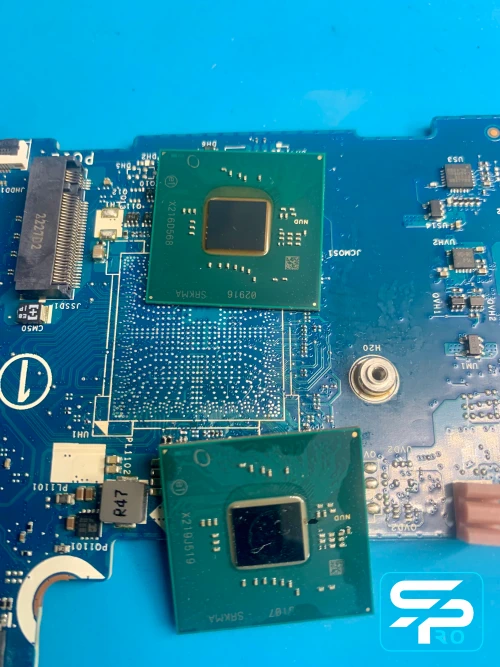

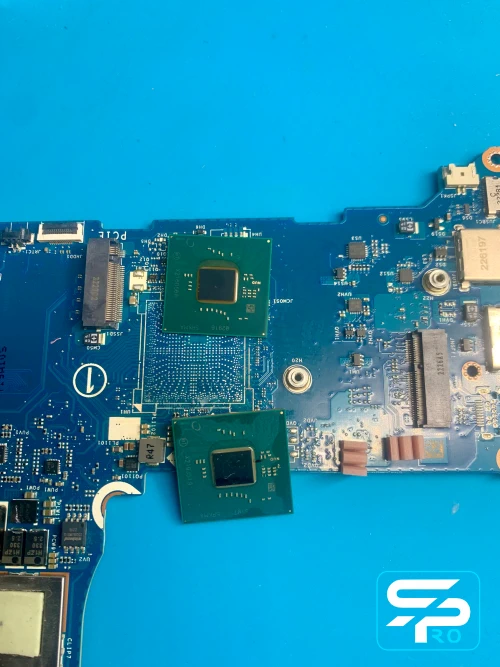

После подтверждения неисправности выполнили BGA-замену поврежденного PCH Intel HM570 на новый.

После замены короткое замыкание по линии USB 3.3 В исчезло, материнская плата начала нормально проходить запуск, а изображение восстановилось.

Симптом: Acer Nitro 5 включается, светится клавиатура, горят индикаторы, но экран черный и изображения нет.

Неисправность: внутренний пробой PCH Intel HM570 по линии USB 3.3 В.

Диагностика: короткое замыкание на линии 3.3 В и локальный нагрев HM570, подтвержденный тепловизором.

Решение: замена Intel HM570 на новый.

Результат: после замены хаба Acer Nitro 5 начал нормально запускаться, изображение появилось, черный экран устранен.

Актуальные модели с заменой процессора

Современные процессоры которые мы заменяем

С какими процессорами мы работаем? В SPRO.Technology выполняется диагностика и замена современных ноутбучных процессоров AMD Ryzen и Intel Core. Ниже представлены актуальные CPU, которые устанавливаются в игровые и рабочие ноутбуки Nitro, ASUS, Lenovo, HP и другие.

AMD Ryzen 7000 серия

Популярные процессоры в игровых ноутбуках:

  • Ryzen 5 7530U / 7535HS
  • Ryzen 7 7730U / 7735HS
  • Ryzen 5 7640HS
  • Ryzen 7 7840HS
  • Ryzen 9 7940HS

AMD Ryzen 8000 серия

Обновлённые CPU с AI ускорением:

  • Ryzen 5 8640HS
  • Ryzen 7 8840HS
  • Ryzen 9 8940HS
  • Ryzen 9 8945HS

AMD Ryzen 9000 серия

Топовые игровые решения:

  • Ryzen 9 9950HX
  • Ryzen 9 9955HX
  • Ryzen 9 9955HX3D

Intel 12 поколение

  • Core i5-12450H / 12500H
  • Core i7-12700H
  • Core i9-12900H

Intel 13 поколение

  • Core i5-13420H / 13500H
  • Core i7-13620H / 13700H
  • Core i9-13900H

Intel Core Ultra (2024)

  • Core Ultra 5 125H
  • Core Ultra 7 155H
  • Core Ultra 9 185H

Intel Core Ultra (2025–2026)

  • Core Ultra 5 226V
  • Core Ultra 7 266V
  • Core Ultra 9 288V

Работаем с новыми процессорами, включая линейку Ryzen HS серии (7535HS / 7735HS / 7840HS), которые активно устанавливаются в современные игровые ноутбуки Nitro.

Главная проблема — хаб внутри процессора

В Nitro 5 и Nitro 16 хаб (PCH) интегрирован в процессор. При повреждении линии 1.2V или деградации кристалла происходит полный отказ запуска.

Типовой случай: короткое по 1.2V → процессор неисправен → требуется замена CPU.

Признаки неисправности процессора

Причины выхода из строя CPU

Когда нужна замена процессора в ноутбуке?

Как выполняется замена процессора

SPRO.Technology — ремонт с заменой CPU

Работаем с новыми поколениями процессоров, включая Ryzen 7000 и Intel 13 поколения. Выполняем сложные ремонты после перегрева и коротких замыканий.

Стоимость ремонта при черном экране и отсутствии изображения

Услуга Модель ноутбука Время Цена
Диагностика отсутствия изображения Nitro / Predator 1–3 дня Бесплатно*
Диагностика сигналов S3/S4 и чипсета PCH Nitro 5 1–3 дня от 1 200 грн
Диагностика осциллографом и POST-картой Все модели Acer 1 день от 1 500 грн
Замена чипсета Intel HM570 (SRKMA) Nitro 5 3–7 дней от 8 500 грн
Восстановление контактной площадки BGA Nitro / Predator 1–2 дня от 2 500 грн
Установка премиального термоинтерфейса Все модели Nitro 1 день от 2 400 грн
Комплексное обслуживание системы охлаждения Все модели Nitro 1 день от 2 400 грн
Стресс-тестирование после ремонта Все модели Nitro 1 день Входит в стоимость
Проверка запуска Windows и работы всех устройств Все модели Nitro 1 день Входит в стоимость

*Диагностика бесплатна. Итоговая стоимость зависит от модели ноутбука, состояния материнской платы, необходимости восстановления BGA-площадок и типа установленного чипсета Intel PCH.

Частые вопросы

Какие признаки указывают на неисправность PCH в Acer Nitro 5?

Причиной могут быть неисправность чипсета (PCH), процессора, оперативной памяти, BIOS, видеосистемы или цепей питания материнской платы. Для точного определения неисправности необходима профессиональная диагностика.

Почему клавиатура светится, а изображения нет?

Подсветка клавиатуры означает, что ноутбук получает питание и начинает последовательность запуска. Если процесс инициализации прерывается из-за неисправности чипсета или процессора, изображение на экран не выводится.

Почему во время игры экран погас, а вентиляторы начали работать на максимальных оборотах?

Такое поведение часто возникает при аппаратной неисправности системной платы. При отказе чипсета или процессора система аварийно прекращает работу, а вентиляторы могут переходить на максимальную скорость.

Что означает, если не снимаются сигналы S3 и S4?

Это означает, что последовательность запуска ноутбука прерывается на раннем этапе. Причиной могут быть неисправность чипсета PCH, процессора или связанные с ними аппаратные неисправности.

Что такое чипсет PCH и за что он отвечает?

PCH (Platform Controller Hub) управляет работой SSD, USB, PCI Express, SATA, сетевых интерфейсов, аудиосистемы и обеспечивает обмен данными между устройствами и процессором. Его неисправность может полностью остановить запуск ноутбука.

Что такое Intel HM570 (SRKMA)?

Intel HM570 (маркировка SRKMA) — оригинальный чипсет, используемый в игровых ноутбуках Nitro. Он отвечает за работу накопителей, интерфейсов ввода-вывода и взаимодействие с процессором.

Как определяется неисправность чипсета?

Для диагностики используются осциллограф, POST-карта и профессиональное измерительное оборудование. Анализируются сигналы запуска, обмен по системным шинам и работа чипсета.

Что дает замена чипсета?

После установки нового PCH восстанавливается нормальная последовательность запуска ноутбука, появляется изображение, корректно определяется оборудование и операционная система загружается без ошибок.
