Lenovo IdeaPad без звука и подсветки — диагностика системного моста и решение проблемы

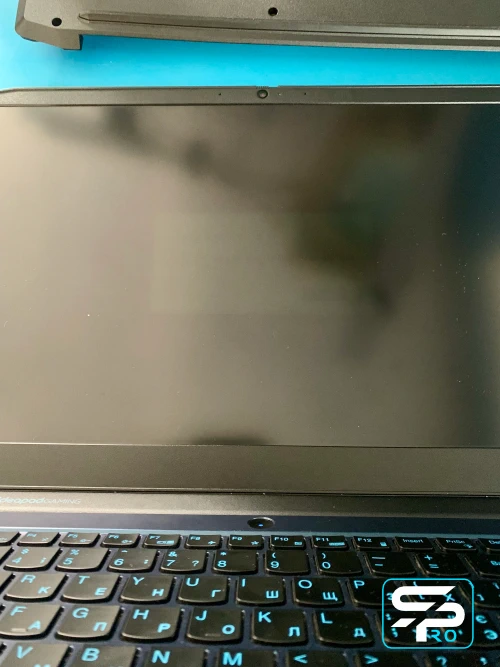

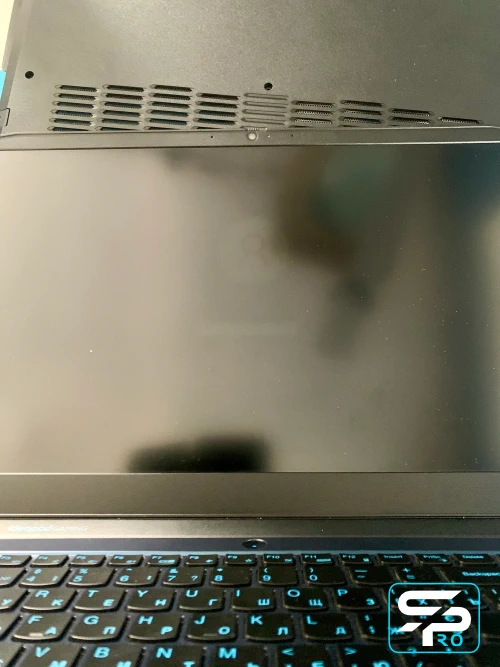

• Нет подсветки экрана;

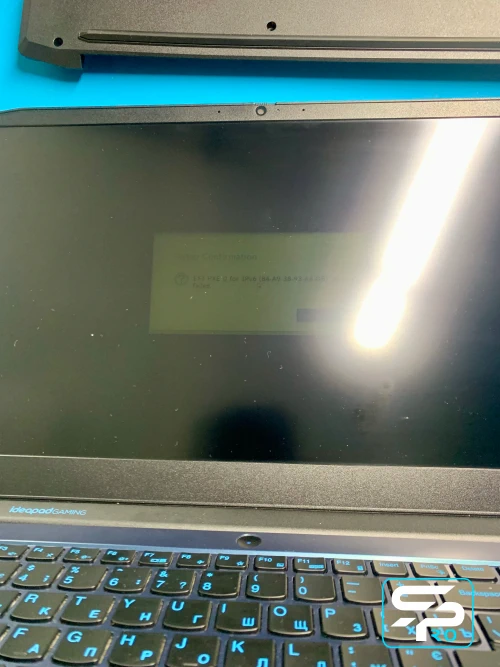

• Изображение видно только под фонариком;
• Не работает регулировка яркости;
• Пропал звук в динамиках;
• Не работает звук в наушниках;
• Ноутбук запускается, но часть функций отсутствует.

Диагностика Lenovo IdeaPad

Во время диагностики были проверены матрица, шлейф дисплея, BIOS, аудиокодек, цепи питания подсветки и системная логика.

Диагностика показала отслоение BGA-контактов системного хаба Intel HM470 (PCH). Именно нарушение контакта чипсета стало причиной одновременного отказа подсветки экрана и звуковой подсистемы.

Какие работы были выполнены

• Комплексная диагностика материнской платы;
• Демонтаж чипсета Intel HM470;
• Удаление старого припоя;
• Реболл чипсета новыми BGA-шарами 0,35 мм;
• Установка чипсета на профессиональном инфракрасном оборудовании;
• Контроль качества пайки;
• Установка нового премиального термоинтерфейса;
• Комплексное стресс-тестирование ноутбука.

Почему из-за PCH пропадает звук и подсветка экрана

Чипсет Intel HM470 управляет большим количеством встроенных устройств ноутбука. При нарушении BGA-контактов могут перестать работать аудиоустройства, подсветка дисплея, регулировка яркости, USB-порты и другие интерфейсы.

Если сам кристалл чипсета исправен, проблему можно устранить профессиональным реболлом с полной заменой шаров BGA.

Какие модели Lenovo мы ремонтируем

• IdeaPad Gaming 3;
• IdeaPad 3;
• IdeaPad 5;
• IdeaPad Slim;
• Legion;
• LOQ.

Решение проблемы Lenovo IdeaPad — реболл Intel HM470 PCH

Диагностика показала, что отсутствие звука и подсветки экрана было связано с нарушением BGA-контакта системного моста Intel HM470. При этом сам ноутбук запускался, но часть функций, проходящих через PCH, работала некорректно.

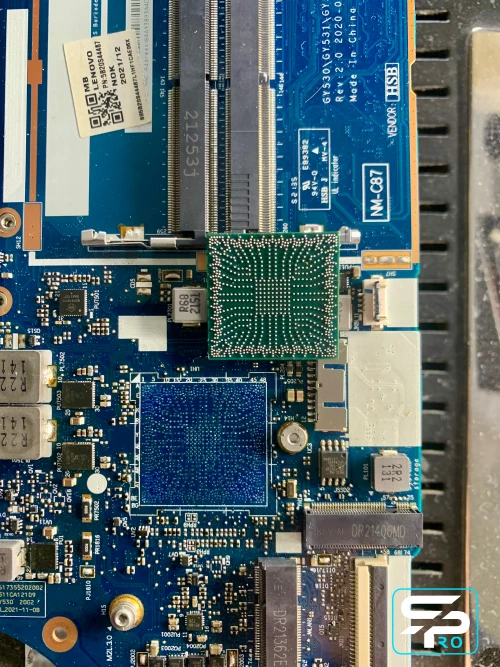

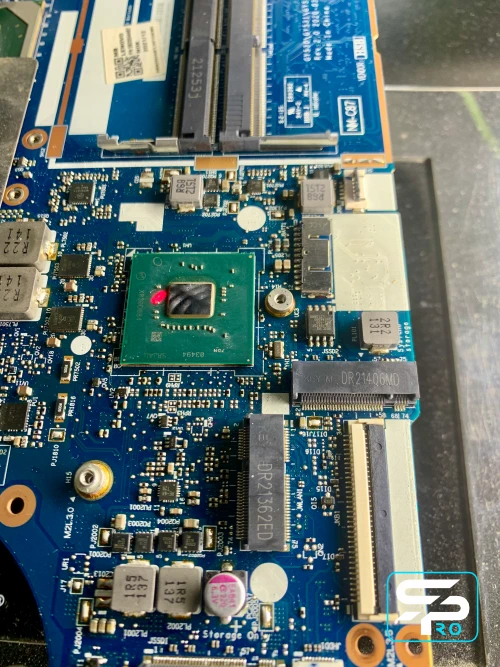

Для восстановления материнской платы выполнили профессиональный реболл Intel HM470: чипсет демонтировали, полностью очистили контактные площадки, восстановили шаровую BGA-матрицу и установили PCH обратно на плату с контролируемым температурным профилем.

Результат ремонта

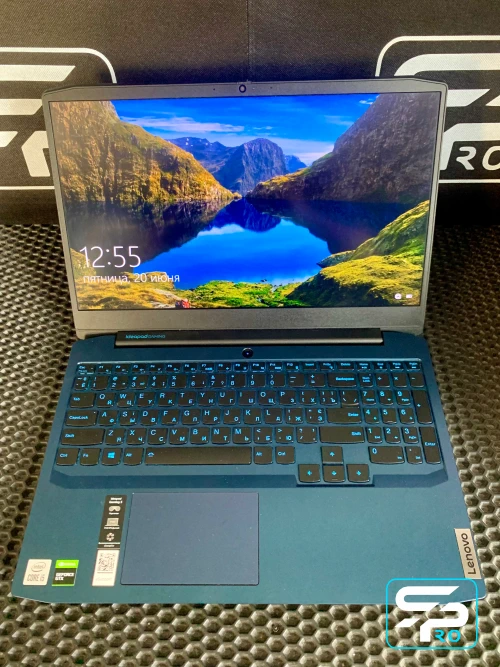

После реболла Intel HM470 полностью восстановилась подсветка матрицы, снова заработала регулировка яркости, а звук корректно появился как через встроенные динамики, так и через разъем наушников.

Перед окончательной сборкой установили новый премиальный термоинтерфейс и провели стресс-тестирование ноутбука.

Проблема: Lenovo IdeaPad включался, но не было подсветки экрана и отсутствовал звук.

Неисправность: нарушение BGA-контакта системного моста Intel HM470.

Решение: профессиональный реболл Intel HM470 PCH с восстановлением контактной группы.

Результат: подсветка, регулировка яркости и звук полностью восстановлены, ноутбук стабильно работает и успешно проходит нагрузочное тестирование.
