ASUS TUF Gaming A16 FA617 не включается, черный экран — причина и решение

В SPRO.Technology ремонтируем различные версии TUF Gaming A16 Advantage Edition:

• TUF Gaming A16 FA617NS;
• TUF Gaming A16 FA617NT;
• TUF Gaming A16 FA617XS;
• TUF Gaming A16 FA617XT;
• FA617NSR;
• FA617NTR;
• FA617NTQ;
• другие ревизии платформы FA617.

ASUS TUF Gaming A16 FA617NS — Ryzen 7 7735HS + Radeon RX 7600S

В конфигурации FA617NS используются AMD Ryzen 7 7735HS и дискретная Radeon RX 7600S с 8GB GDDR6.

В SPRO.Technology ремонтируем как процессорную, так и графическую часть этой платформы.

При неисправности платы восстанавливаем:

• питания Ryzen;
• VRM CPU;
• DDR5;
• BIOS;
• EC;
• PCIe;
• MUX;
• VRM RX 7600S;
• питание GDDR6.

Если диагностикой подтвержден внутренний дефект Ryzen 7 7735HS или Radeon RX 7600S, выполняем профессиональную BGA-замену неисправного чипа на исправный.

ASUS TUF Gaming A16 FA617NT — Ryzen 7 7735HS + Radeon RX 7700S

В версии FA617NT встречается Ryzen 7 7735HS с Radeon RX 7700S 8GB GDDR6.

Ремонтируем проблемы запуска, черный экран, зависания, Driver Timeout, ошибки видеопамяти, нестабильную работу GPU, выключения под нагрузкой и неисправности VRM.

После диагностики ремонтируем питание, заменяем поврежденную GDDR6, восстанавливаем MUX / PCIe, а при внутреннем дефекте заменяем RX 7700S или Ryzen 7 7735HS BGA-методом.

ASUS TUF Gaming A16 FA617XS — Ryzen 9 7940HS + Radeon RX 7600S

Версия FA617XS может комплектоваться AMD Ryzen 9 7940HS и Radeon RX 7600S.

При проблемах запуска, DDR5, iGPU, PCIe, USB, NVMe или повторяющихся аппаратных сбоях проверяем непосредственно SoC Ryzen, его питания и связанные системные линии.

После подтверждения внутренней неисправности заменяем Ryzen 9 7940HS на исправный BGA-процессор.

При неисправности RX 7600S ремонтируем ее VRM, GDDR6 или выполняем BGA-замену GPU.

TUF Gaming A16 FA617XT — Ryzen 9 7940HS + Radeon RX 7700S

В старшей конфигурации FA617XT используются Ryzen 9 7940HS и Radeon RX 7700S 8GB GDDR6.

В SPRO.Technology ремонтируем эту платформу после выключений под нагрузкой, черного экрана, отсутствия POST, нестабильной Radeon, ошибок видеопамяти и повреждения силовых цепей.

При пробое VRM заменяем неисправные DrMOS, MOSFET или PWM-компоненты и обязательно проверяем Ryzen и RX 7700S на вторичное повреждение.

Черный экран из-за матрицы или eDP

Если ноутбук полностью проходит POST и изображение присутствует на внешнем мониторе, причина может находиться в цепи встроенного дисплея.

Диагностируются:

• матрица;
• eDP-шлейф;
• питание LCD;
• подсветка;
• eDP-линии;
• цепь включения панели.

В зависимости от результата выполняется замена матрицы, eDP-шлейфа или восстановление цепей питания дисплея.

TUF A16 FA617 не проходит POST

Если ноутбук получает питание, но логотип ASUS не появляется, необходимо определить, на каком этапе прекращается инициализация.

Возможные причины:

• неисправность CPU;
• ошибка инициализации DDR5;
• повреждение BIOS;
• неисправность EC;
• отсутствие SoC-питания;
• неисправность VRM CPU;
• отсутствие тактовой генерации;
• проблема RESET;
• неисправность GPU или VRAM.

После диагностики выполняется конкретный ремонт: замена CPU, замена GPU или VRAM, ремонт DDR5, ремонт VRM, восстановление BIOS или замена EC.

Не включается

Если ноутбук полностью не реагирует на кнопку POWER, диагностика начинается с силовой части платы.

Проверяются:

• DC-IN;
• входные MOSFET;
• контроллер зарядки;
• основная системная линия;
• дежурные питания;
• EC;
• VRM CPU;
• VRM GPU;
• короткое замыкание.

Если обнаружен пробитый MOSFET, DrMOS, PWM-контроллер или конденсатор, неисправный компонент заменяется.

Если пробой силовой части повредил Ryzen или NVIDIA GPU, после восстановления VRM выполняется дополнительная диагностика, а при необходимости — BGA-замена поврежденного CPU или GPU.

Иногда не включается — устраняем нестабильный старт

Для FA617 встречается характерный сценарий: ноутбук может нормально работать после запуска, но после выключения в следующий раз остается на черном экране и не проходит POST.

В SPRO.Technology не ограничиваемся сбросом питания или многократным удержанием кнопки Power. Ищем причину нестабильного старта.

Проверяем:

• входное питание;
• дежурные напряжения;
• EC;
• BIOS;
• последовательность Power Sequence;
• DDR5;
• CPU / SoC;
• MUX;
• GPU;
• RESET / CLK;
• системные преобразователи питания.

После локализации ремонтируем цепи питания, BIOS, EC, DDR5 или поврежденный узел запуска. Если подтвержден дефект Ryzen — выполняем BGA-замену CPU.

Включается, но экран черный — ремонт

Устраняем неисправность, когда ноутбук включается, загорается клавиатура, но изображение и логотип ASUS отсутствуют.

В первую очередь определяем, проходит ли материнская плата POST. Проверяем:

• DDR5;
• BIOS;
• EC;
• Ryzen CPU;
• Radeon iGPU;
• RX 7600S / RX 7700S;
• GDDR6;
• VRM;
• PCIe;
• MUX;
• eDP;
• RESET / CLK.

После диагностики восстанавливаем конкретный узел: ремонтируем BIOS, DDR5, питание, MUX, eDP, VRAM или выполняем BGA-замену неисправного CPU / GPU.

Горит индикатор зарядки, но ноутбук не запускается

Если питание подключено и индикатор зарядки работает, но клавиатура, вентиляторы и экран не запускаются, в SPRO.Technology проверяем переход платы из дежурного состояния в рабочее.

Диагностируем:

• EC-контроллер;
• Power Button;
• BIOS;
• дежурные напряжения;
• сигналы разрешения преобразователей;
• VRM CPU;
• Ryzen SoC;
• короткие замыкания вторичных линий.

Неисправные силовые элементы заменяем, BIOS восстанавливаем, EC заменяем и программируем, а при повреждении процессора выполняем его BGA-замену.

После Sleep получает черный экран — устраняем проблему

Одна из характерных проблем FA617 — ноутбук уходит в Sleep, но после открытия крышки клавиатура включается, а изображение не восстанавливается.

Сначала проверяем программную часть:

• AMD Graphics Driver;
• AMD Adrenalin;
• Armoury Crate;
• Smart Access Graphics;
• BIOS;
• настройки энергосбережения.

Если программная причина исключена, переходим к аппаратной диагностике:

• EC;
• MUX;
• iGPU;
• dGPU;
• PCIe;
• eDP;
• питающие напряжения после Resume;
• CPU / SoC.

После диагностики восстанавливаем BIOS, ремонтируем EC, MUX, дисплейный тракт или графическую подсистему.

Перезагружается после выхода из Sleep

Если вместо нормального выхода из сна ноутбук получает черный экран и перезапускается, в SPRO.Technology сравниваем холодный старт с последовательностью Resume.

Диагностируем:

• EC;
• BIOS;
• AMD Smart Access Graphics;
• MUX;
• CPU / iGPU;
• RX 7600S / RX 7700S;
• DDR5;
• PCIe;
• системные питания.

После локализации устраняем именно аппаратную причину: ремонтируем соответствующую цепь, контроллер или заменяем неисправный компонент.

TUF A16 FA617 — ремонт Smart Access Graphics и MUX

FA617 использует MUX Switch и AMD Smart Access Graphics для переключения между встроенной Radeon и дискретной RX 7600S / RX 7700S.

Устраняем проблемы, когда:

• после переключения GPU экран становится черным;
• не включается дискретная Radeon;
• после Sleep пропадает изображение;
• GPU Mode переключается некорректно;
• внешний дисплей работает нестабильно;
• после переключения графики требуется Restart.

Проверяем драйверы, BIOS, EC, MUX, iGPU, dGPU, PCIe и дисплейные линии.

Если неисправность аппаратная — ремонтируем MUX или связанные сигнальные цепи, а не меняем Radeon GPU без подтверждения.

TUF A16 после переключения Radeon работает медленно

Ремонтируем FA617, у которых после Sleep, Restart или переключения GPU дискретная Radeon определяется, но работает на сильно сниженных частотах или производительности.

Сначала проверяем:

• AMD Adrenalin;
• SmartShift;
• Smart Access Graphics;
• MUX;
• BIOS;
• профиль питания;
• температуры;
• частоты GPU;
• потребление;
• VRM.

Если проблема не программная, проверяем питание GPU, VRAM, датчики и управление силовой частью. Поврежденные компоненты заменяем на исправные.

TUF A16 FA617 зависает намертво — ремонт

Устраняем зависания, когда изображение останавливается, мышь и клавиатура перестают реагировать и ноутбук можно выключить только удержанием кнопки Power.

Проверяем:

• DDR5;
• Ryzen CPU;
• iGPU;
• RX 7600S / RX 7700S;
• GDDR6;
• NVMe;
• VRM;
• PCIe;
• MUX;
• BIOS;
• температуры.

После локализации заменяем неисправную RAM, GDDR6 или SSD, ремонтируем VRM, BIOS, PCIe / MUX либо выполняем BGA-замену CPU / GPU.

Черный экран и белые полосы — ремонт графики

Если перед зависанием появляются белые линии, полосы, мерцание, цветные блоки или другие артефакты, диагностируем весь видеотракт.

Проверяем:

• RX 7600S / RX 7700S;
• GDDR6;
• VRM GPU;
• Ryzen iGPU;
• MUX;
• матрицу;
• eDP-шлейф.

Если повреждена GDDR6 — заменяем неисправную память. При внутреннем дефекте Radeon — заменяем GPU. При неисправности MUX, матрицы или eDP ремонтируем соответствующий тракт.

TUF A16 FA617 случайно выключается — устраняем причину

В SPRO.Technology ремонтируем FA617, которые внезапно выключаются в игре, при запуске приложения или даже при небольшой нагрузке.

Проверяем:

• VRM CPU;
• VRM GPU;
• Ryzen;
• Radeon;
• GDDR6;
• DDR5;
• адаптер питания;
• контроллер зарядки;
• температуры;
• питающие напряжения осциллографом.

После диагностики ремонтируем силовую часть, систему охлаждения, заменяем поврежденную VRAM, CPU, GPU или неисправный компонент питания.

Kernel-Power 41 на TUF A16 FA617 — диагностика и ремонт

Событие Kernel-Power 41 показывает факт некорректного выключения или перезагрузки, но не определяет конкретную неисправность.

В SPRO.Technology ищем аппаратную причину:

• нестабильный VRM;
• провал питающего напряжения;
• CPU;
• GPU;
• VRAM;
• DDR5;
• перегрев;
• адаптер питания;
• BIOS / EC.

После подтверждения причины ремонтируем конкретный узел, а не устраняем только запись Kernel-Power 41.

TUF A16 FA617 показывает AMD Driver Timeout — ремонт Radeon

Если AMD Adrenalin сообщает Driver Timeout, появляется черный экран, зависание или перезапуск видеодрайвера, сначала исключаем программную проблему.

После проверки драйверов диагностируем:

• Radeon GPU;
• GDDR6;
• VRM GPU;
• PCIe;
• MUX;
• питание памяти;
• температуры.

Если неисправна GDDR6 — заменяем поврежденные микросхемы. Если поврежден VRM — восстанавливаем питание. При подтвержденном дефекте GPU выполняем BGA-замену Radeon.

Code 43 Radeon — ремонт GPU и VRAM

Устраняем Code 43 на Radeon RX 7600S / RX 7700S.

Проверяем:

• GPU;
• GDDR6;
• VRM GPU;
• VRM памяти;
• PCIe;
• RESET;
• REFCLK;
• MUX;
• BIOS;
• AMD Driver.

GPU не меняем только по Code 43.

При неисправности VRAM заменяем память. При повреждении питания ремонтируем VRM. При подтвержденном внутреннем дефекте Radeon заменяем видеочип.

TUF A16 FA617 не определяет RX 7600S / RX 7700S

Если дискретная Radeon полностью отсутствует в системе, в SPRO.Technology диагностируем:

• GPU CORE;
• питания GPU;
• GDDR6;
• VRM;
• PCIe;
• RESET;
• REFCLK;
• MUX;
• BIOS;
• сигналы включения видеочипа.

В зависимости от результата ремонтируем VRM, PCIe, MUX, BIOS или выполняем BGA-замену GPU.

Замена Radeon RX 7600S

В SPRO.Technology выполняем профессиональную BGA-замену AMD Radeon RX 7600S при подтвержденной внутренней неисправности видеочипа.

Перед заменой обязательно проверяем:

• сам RX 7600S;
• 8GB GDDR6;
• GPU CORE;
• питание памяти;
• VRM;
• PCIe;
• RESET / REFCLK;
• MUX.

Если повреждена только GDDR6 или VRM, ремонтируем эти узлы без замены видеочипа.

Если неисправен сам GPU — демонтируем поврежденный RX 7600S и устанавливаем исправный / новый BGA-чип.

Замена Radeon RX 7700S

Выполняем ремонт и профессиональную BGA-замену Radeon RX 7700S 8GB GDDR6.

Работаем с симптомами:

• Code 43;
• Driver Timeout;
• артефакты;
• черный экран;
• отсутствие Radeon в системе;
• зависания;
• выключения под нагрузкой;
• ошибки GDDR6.

Если диагностикой подтверждается дефект GPU, заменяем RX 7700S на исправный / новый совместимый видеочип с последующим тестированием всей GDDR6.

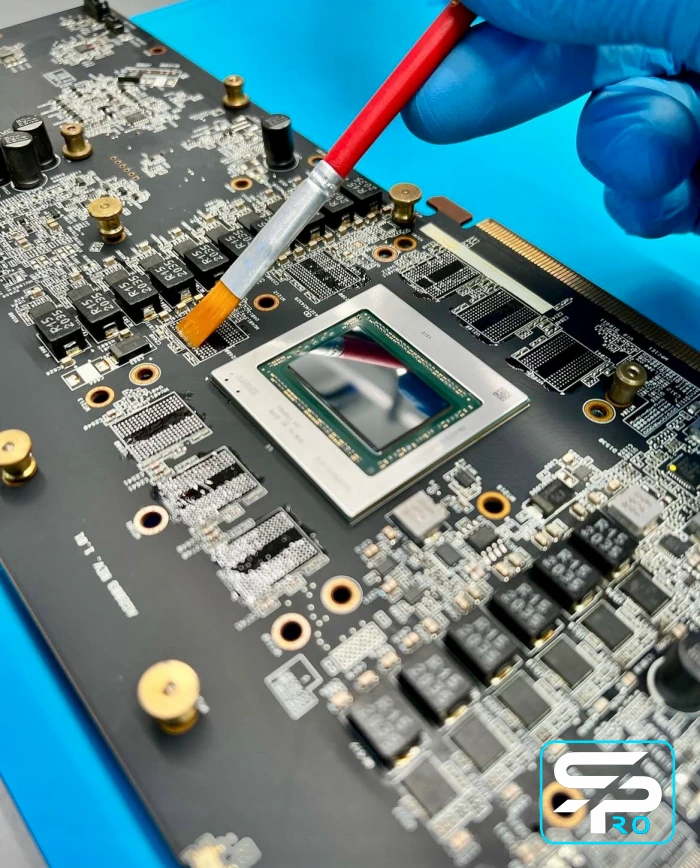

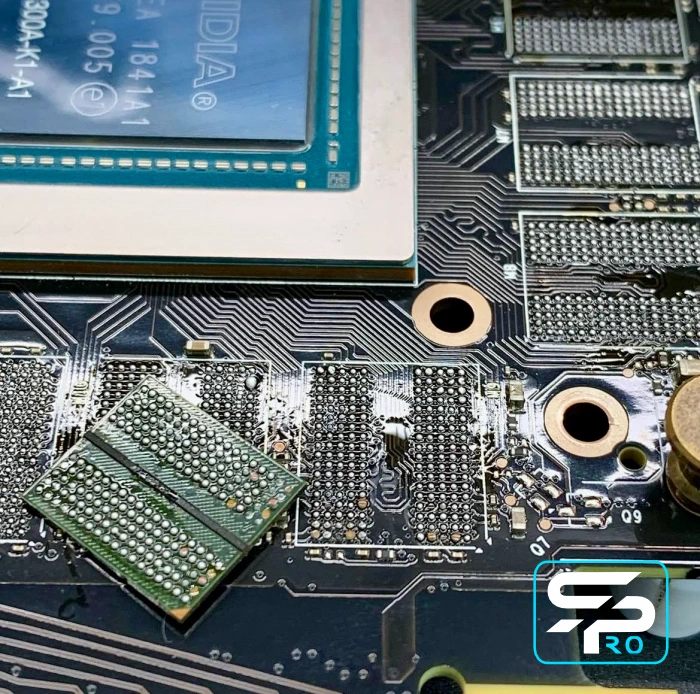

Замена GDDR6 VRAM

RX 7600S и RX 7700S используют дискретную GDDR6.

В SPRO.Technology выполняем аппаратное тестирование видеопамяти, локализуем неисправную микросхему и производим ее профессиональную BGA-замену.

Проблемы VRAM могут проявляться:

• артефактами;
• цветными квадратами;
• полосами;
• Driver Timeout;
• Code 43;
• зависаниями;
• вылетами игр;
• черным экраном.

После замены памяти проводим повторный VRAM Test и продолжительный стресс-тест Radeon GPU.

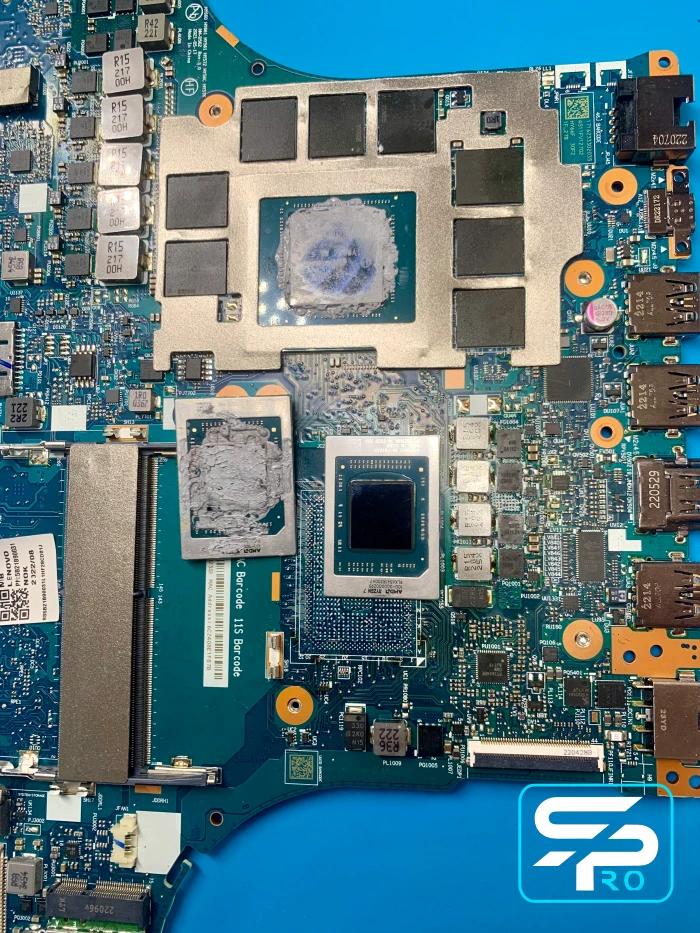

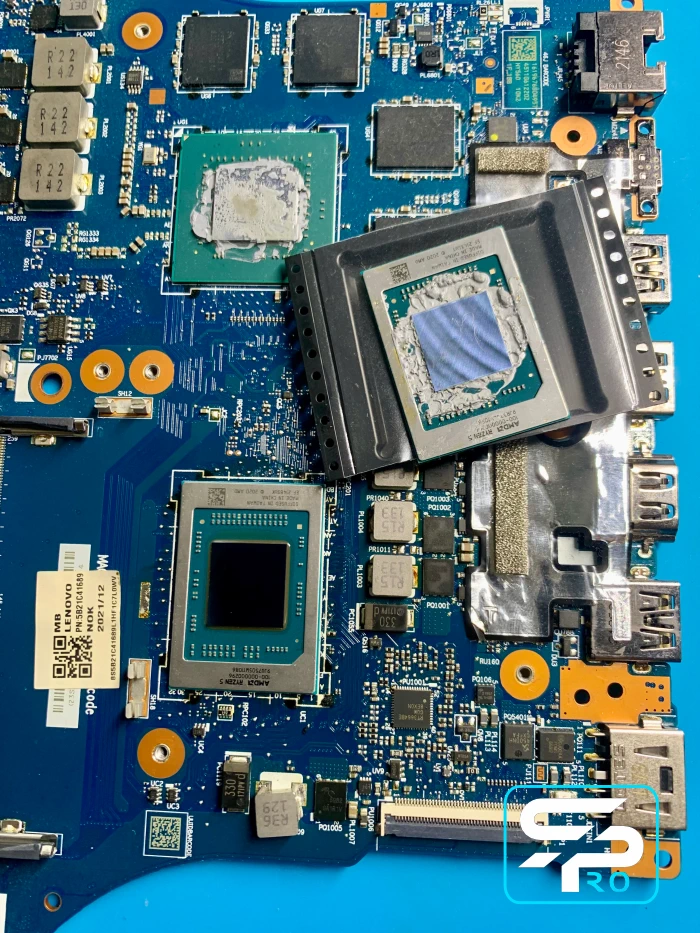

Замена процессора Ryzen 7 7735HS

В SPRO.Technology выполняем профессиональную BGA-замену AMD Ryzen 7 7735HS.

Неисправность CPU может проявляться:

• отсутствием POST;
• периодическим черным экраном при старте;
• ошибками DDR5;
• отказом канала RAM;
• проблемами встроенной Radeon;
• PCIe / NVMe неисправностями;
• BSOD;
• зависаниями;
• нестабильным Resume после Sleep.

Сначала исключаем DDR5, BIOS, EC, VRM, PCIe и внешние цепи.

Если подтвержден внутренний дефект Ryzen, демонтируем неисправный процессор и устанавливаем исправный / новый BGA-компонент.

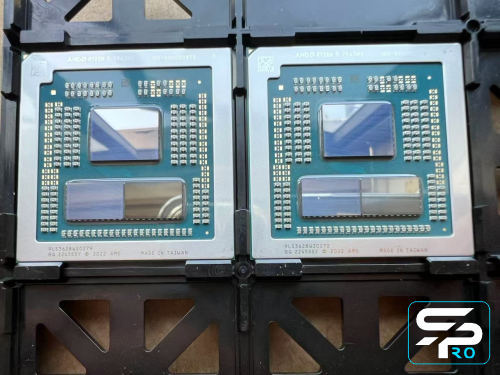

Замена процессора Ryzen 9 7940HS

В версиях FA617XS / FA617XT работаем с AMD Ryzen 9 7940HS.

Диагностируем:

• CPU CORE;
• SoC-питания;
• DDR5 Controller;
• Radeon iGPU;
• PCIe;
• NVMe;
• BIOS;
• EC;
• системные RESET / CLK.

После подтверждения внутренней неисправности выполняем BGA-замену Ryzen 9 7940HS с последующей проверкой DDR5, iGPU, PCIe и стабильности CPU под нагрузкой.

TUF A16 FA617 не видит один канал DDR5 — ремонт

Если ноутбук работает только с одним SO-DIMM, не запускается с памятью в одном разъеме или определяет только часть объема RAM, проверяем:

• оба модуля DDR5;
• SO-DIMM-разъемы;
• питания DDR5;
• сигнальные линии;
• BIOS;
• BGA-контакт CPU;
• Memory Controller внутри Ryzen.

Поврежденный разъем ремонтируем или заменяем. Неисправное питание восстанавливаем.

Если подтвержден внутренний дефект контроллера памяти CPU — заменяем Ryzen.

Восстановление BIOS

В SPRO.Technology восстанавливаем FA617, которые после повреждения или обновления BIOS:

• не проходят POST;
• получают черный экран;
• циклически запускаются;
• нестабильно выполняют Restart;
• неправильно работают со Smart Access Graphics;
• не определяют дискретную Radeon.

Считываем оригинальный SPI Dump, сохраняем индивидуальные данные платы, проверяем структуру BIOS, подготавливаем корректную прошивку и программируем микросхему.

Если SPI Flash повреждена, заменяем микросхему на новую / исправную и программируем ее под конкретную плату.

TUF A16 FA617 сильно греется — обслуживание системы охлаждения

В SPRO.Technology устраняем перегрев Ryzen и Radeon GPU.

Проверяем:

• радиаторы;
• вентиляторы;
• тепловые трубки;
• прижим системы охлаждения;
• термоинтерфейс;
• VRM CPU;
• VRM GPU;
• реальные температуры под нагрузкой.

Систему охлаждения очищаем, неисправные вентиляторы заменяем, старый термоинтерфейс удаляем и устанавливаем новый профессиональный термоинтерфейс.

После обслуживания проводим стресс-тест CPU, GPU и VRAM.

Профессиональный BGA-ремонт TUF Gaming A16 FA617

BGA-работы выполняем на профессиональном высокоточном инфракрасном BGA-оборудовании с контролируемым температурным профилем.

Процесс включает:

• подтверждение неисправности;
• демонтаж CPU / GPU / VRAM;
• удаление старого припоя;
• очистку материнской платы;
• проверку BGA pads под микроскопом;
• восстановление поврежденных площадок;
• установку исправного / нового компонента;
• контроль посадки BGA;
• установку нового профессионального термоинтерфейса;
• полное тестирование ноутбука.

Диагностика TUF Gaming A16 FA617

Для сложного ремонта используем:

• профессиональный осциллограф;
• лабораторный источник питания;
• тепловизор;
• 4K-микроскоп;
• POST-диагностику;
• программаторы BIOS / EC;
• тестирование DDR5;
• тестирование Radeon GPU;
• аппаратное тестирование GDDR6;
• диагностику VRM CPU / GPU;
• проверку PCIe / NVMe;
• проверку MUX;
• анализ RESET / REFCLK;
• инфракрасную BGA-станцию.

Это позволяет сначала локализовать реальную неисправность, а затем выполнить конкретный ремонт или замену поврежденного компонента.

Ремонт TUF Gaming A16 FA617 в SPRO.Technology

Если TUF Gaming A16 FA617 не включается, периодически не проходит POST, получает черный экран после Sleep, зависает, самопроизвольно перезагружается, выключается в играх, не определяет Radeon, показывает Driver Timeout, Code 43, артефакты или имеет неисправность материнской платы — в SPRO.Technology выполняем полноценный аппаратный ремонт.

После локализации неисправности мы:

• восстанавливаем BIOS;
• заменяем и программируем EC;
• ремонтируем VRM Ryzen;
• ремонтируем VRM Radeon;
• восстанавливаем DDR5;
• ремонтируем PCIe / NVMe;
• ремонтируем MUX / Smart Access Graphics;
• ремонтируем дисплейный тракт;
• заменяем неисправные микросхемы GDDR6;
• выполняем BGA-замену RX 7600S;
• выполняем BGA-замену RX 7700S;
• выполняем BGA-замену Ryzen 7 7735HS;
• выполняем BGA-замену Ryzen 9 7940HS;
• восстанавливаем поврежденную BGA-площадку;
• заменяем неисправные вентиляторы;
• восстанавливаем систему охлаждения.

Задача SPRO.Technology — не перечислить возможные причины неисправности, а определить поврежденный узел, отремонтировать его или заменить неисправный компонент на исправный / новый и при технической возможности сохранить оригинальную материнскую плату TUF Gaming A16 FA617.
