Ремонт ASUS TUF Gaming A18 FA808 — BGA CPU, RTX 50 Series и материнской платы

• ASUS TUF Gaming A18 FA808PR — Ryzen 9 8940HX + RTX 5070 Ti 12GB GDDR7;
• ASUS TUF Gaming A18 FA808PP — Ryzen 9 8940HX + RTX 5070 8GB GDDR7;
• ASUS TUF Gaming A18 FA808PM — Ryzen 9 8940HX + RTX 5060 8GB GDDR7;
• ASUS TUF Gaming A18 FA808UP — Ryzen 7 260 + RTX 5070 8GB GDDR7;
• ASUS TUF Gaming A18 FA808UM — Ryzen 7 260 + RTX 5060 8GB GDDR7;
• ASUS TUF Gaming A18 FA808UH — Ryzen 7 260 + RTX 5050 8GB GDDR7;
• другие региональные комплектации семейства FA808.

Серия использует DDR5 SO-DIMM, PCIe NVMe, MUX Switch и NVIDIA Advanced Optimus, поэтому при черном экране или зависании необходимо проверять не только CPU и NVIDIA GPU, но и весь тракт переключения графики.

Какие неисправности ASUS TUF Gaming A18 FA808 ремонтируем

• ASUS TUF A18 FA808 не включается;
• не реагирует на кнопку Power;
• горит индикатор зарядки, но запуска нет;
• включается, но экран остается черным;
• клавиатура светится, вентиляторы работают, изображения нет;
• не проходит POST;
• долго проходит DDR5 Memory Training;
• иногда включается, иногда остается без изображения;
• черный экран после логотипа ASUS;
• черный экран после Restart;
• черный экран после Sleep / Wake;
• зависание после выхода из спящего режима;
• зависание при переходе iGPU → dGPU;
• зависание после выхода из игры при dGPU → iGPU;
• микрофризы каждые несколько секунд;
• высокая DPC Latency;
• проблемы NVIDIA Advanced Optimus;
• не работает Ultimate / NVIDIA GPU Only;
• VIDEO_TDR_FAILURE;
• VIDEO_TDR_ERROR;
• VIDEO_DXGKRNL_FATAL_ERROR;
• VIDEO MEMORY MANAGEMENT INTERNAL;
• ошибки nvlddmkm.sys;
• Code 43 NVIDIA;
• NVIDIA RTX отсутствует в Device Manager;
• артефакты и полосы на экране;
• ошибки GDDR7;
• зависания и вылеты игр;
• перезагрузки под нагрузкой;
• BSOD / WHEA;
• не определяется канал DDR5;
• не определяется NVMe SSD;
• нестабильно работает PCIe;
• пропадает Wi-Fi / Bluetooth;
• не работает HDMI / USB-C / DisplayPort;
• внешний монитор работает, внутренний экран — нет;
• перегрев CPU / GPU;
• не работает вентилятор;
• короткое замыкание на материнской плате.

ASUS TUF A18 FA808UM — микрофризы, DPC Latency и nvlddmkm.sys

Для FA808UM с Ryzen 7 260 и RTX 5060 актуален сценарий, когда ноутбук периодически зависает на 2–3 секунды даже при обычной работе, браузере или небольшой нагрузке.

При этом диагностика Windows может показывать высокую задержку:

• nvlddmkm.sys;
• dxgkrnl.sys;
• высокий DPC / ISR latency;
• микрофризы при пробуждении NVIDIA GPU;
• зависания в Standard GPU Mode;
• нестабильность Advanced Optimus.

В SPRO.Technology не начинаем такой ремонт с замены RTX 5060.

Сначала проверяем:

• Windows и драйвер NVIDIA;
• AMD Graphics Driver;
• BIOS;
• EC;
• Armoury Crate;
• NVIDIA Advanced Optimus;
• MUX;
• переход iGPU ↔️ dGPU.

Если программная причина исключена, переходим к аппаратной диагностике:

• RTX 5060;
• GDDR7;
• VRM GPU;
• PCIe;
• PERST# / RESET;
• REFCLK;
• питания GPU в различных Power State.

После локализации ремонтируем MUX, PCIe, VRM, заменяем неисправную GDDR7 или, если подтвержден внутренний дефект, выполняем BGA-замену RTX 5060.

ASUS TUF A18 FA808 зависает при переключении iGPU и NVIDIA

FA808 использует AMD Radeon iGPU, NVIDIA RTX, MUX Switch и NVIDIA Advanced Optimus.

При обычной работе дискретная видеокарта может отключаться, а при запуске игры — снова активироваться. Именно при переходах iGPU → dGPU или dGPU → iGPU может проявляться нестабильность.

Если в этот момент появляются:

• черный экран;
• полное зависание;
• микрофризы;
• перезапуск драйвера NVIDIA;
• TDR;
• пропадание RTX из системы;

диагностируем:

• MUX Switch;
• Advanced Optimus;
• EC;
• BIOS;
• PCIe;
• RESET / REFCLK;
• RTX GPU;
• GDDR7;
• питание dGPU.

После определения причины ремонтируем конкретный узел, а не меняем GPU только из-за сбоя Advanced Optimus.

ASUS TUF A18 FA808 VIDEO_TDR_FAILURE / 0x116 / nvlddmkm.sys

В SPRO.Technology диагностируем повторяющиеся ошибки графической системы:

• VIDEO_TDR_FAILURE;
• VIDEO_TDR_ERROR;
• 0x116;
• 0x117;
• VIDEO_DXGKRNL_FATAL_ERROR;
• nvlddmkm.sys;
• черный экран при пробуждении RTX;
• зависание при переходах питания NVIDIA GPU.

TDR или nvlddmkm.sys не являются доказательством физической неисправности GPU.

Сначала исключаем:

• NVIDIA Driver;
• AMD Driver;
• Windows;
• BIOS;
• Advanced Optimus;
• режимы энергосбережения.

Если ошибка сохраняется, аппаратно проверяем:

• NVIDIA GPU;
• GDDR7;
• VRM;
• PCIe Link;
• RESET;
• REFCLK;
• MUX;
• питания GPU под нагрузкой и при смене Power State.

После подтверждения неисправности ремонтируем VRM / PCIe / MUX, заменяем VRAM или неисправный видеочип.

ASUS TUF Gaming A18 FA808 не включается

Если ноутбук полностью не реагирует на кнопку Power или работает только индикация зарядки, диагностируем материнскую плату от входного питания до основных потребителей.

Проверяем:

• DC IN;
• входные MOSFET;
• контроллер зарядки;
• дежурные напряжения;
• EC;
• BIOS;
• Power Sequence;
• VRM Ryzen;
• VRM NVIDIA;
• вторичные преобразователи;
• короткие замыкания.

Поврежденный MOSFET, DrMOS, PWM-контроллер, EC, SPI Flash или другой компонент заменяем на исправный.

После серьезного пробоя VRM обязательно проверяем CPU, GPU и память на вторичное повреждение.

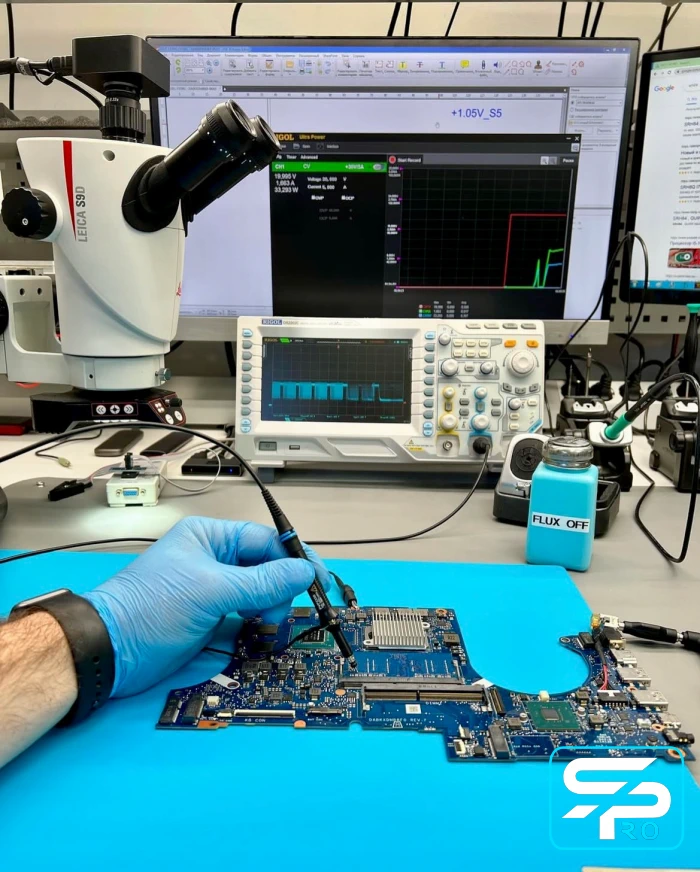

ASUS TUF A18 FA808 включается, но экран черный

Если ноутбук реагирует на Power, загорается клавиатура и запускаются вентиляторы, но изображения нет, определяем, проходит ли плата POST.

Диагностируем:

• Ryzen CPU;
• DDR5;
• BIOS;
• EC;
• AMD Radeon iGPU;
• NVIDIA RTX;
• GDDR7;
• VRM;
• PCIe;
• MUX;
• eDP;
• RESET / REFCLK.

После локализации восстанавливаем BIOS, ремонтируем питание, DDR5, MUX, eDP, PCIe, заменяем GDDR7 или подтвержденно неисправный CPU / GPU.

ASUS TUF A18 FA808 черный экран после Sleep / Wake

Если после сна ноутбук не возвращает изображение, зависает или требуется принудительное выключение, сначала проверяем программную часть.

• Windows Power Management;
• Modern Standby;
• AMD Graphics Driver;
• NVIDIA Driver;
• BIOS;
• Armoury Crate;
• Advanced Optimus.

При аппаратной неисправности проверяем:

• EC;
• MUX;
• AMD iGPU;
• NVIDIA GPU;
• PCIe;
• RESET / REFCLK;
• eDP;
• вторичные питания после Resume.

После локализации ремонтируем узел, из-за которого нарушается Sleep / Wake.

Code 43 NVIDIA на ASUS TUF Gaming A18 FA808

При Code 43 сначала диагностируем всю графическую подсистему.

• NVIDIA GPU;
• GDDR7;
• GPU CORE;
• питание памяти;
• PCIe;
• RESET;
• REFCLK;
• MUX;
• BIOS;
• драйвер NVIDIA.

Code 43 не является автоматическим диагнозом видеочипа.

При неисправности GDDR7 — заменяем поврежденную память. При дефекте VRM — восстанавливаем питание. При внутреннем дефекте GPU — выполняем его BGA-замену.

ASUS TUF A18 FA808 не определяет NVIDIA RTX

Если дискретная видеокарта полностью отсутствует в системе, проверяем:

• GPU CORE;
• питание GDDR7;
• VRM;
• PCIe;
• PERST# / RESET;
• REFCLK;
• MUX;
• BIOS;
• EC;
• сигналы запуска GPU.

После локализации ремонтируем питание, PCIe, BIOS, MUX или заменяем неисправный NVIDIA GPU.

DPC_WATCHDOG_VIOLATION на ASUS TUF F16 FX608

Если DPC_WATCHDOG_VIOLATION возникает одновременно с проблемами NVIDIA, Sleep / Wake, PCIe или переключением GPU, проводим углубленную диагностику графической подсистемы.

Проверяем драйвер, BIOS, Intel ME, EC, PCIe, NVMe, NVIDIA GPU, MUX и связанные системные тайминги.

После определения аппаратной причины ремонтируем конкретный поврежденный узел, а не заменяем GPU только по коду BSOD.

Замена RTX 5050 ASUS TUF Gaming A18 FA808UH

В FA808UH устанавливается RTX 5050 Laptop GPU с 8GB GDDR7.

Перед заменой видеочипа проверяем:

• RTX 5050;
• GDDR7;
• VRM;
• PCIe;
• RESET / REFCLK;
• MUX.

Если неисправна видеопамять — заменяем GDDR7. Если повреждена силовая часть — ремонтируем VRM.

При внутреннем дефекте GPU выполняем профессиональную BGA-замену RTX 5050.

Замена RTX 5060 ASUS TUF Gaming A18 FA808PM / FA808UM

В соответствующих FA808 используется RTX 5060 Laptop GPU 8GB GDDR7.

Ремонтируем:

• Code 43;
• VIDEO_TDR_FAILURE;
• nvlddmkm.sys;
• артефакты;
• ошибки GDDR7;
• отсутствие NVIDIA;
• зависания при переключении GPU;
• черный экран под нагрузкой.

Перед BGA-заменой проверяем VRAM, VRM, PCIe, RESET, REFCLK и MUX.

При подтвержденной внутренней неисправности заменяем RTX 5060 BGA-методом.

Замена RTX 5070 ASUS TUF Gaming A18 FA808PP / FA808UP

Выполняем профессиональный ремонт RTX 5070 Laptop GPU 8GB GDDR7.

Перед заменой дорогостоящего GPU обязательно проверяем:

• RTX 5070;
• всю GDDR7;
• VRM GPU;
• VRM памяти;
• PCIe;
• RESET;
• REFCLK;
• MUX.

Если проблема находится в памяти, VRM, PCIe или MUX, ремонтируем именно этот узел без ненужной замены RTX 5070.

При подтвержденном внутреннем дефекте выполняем BGA-замену GPU.

Замена RTX 5070 Ti ASUS TUF Gaming A18 FA808PR

В FA808PR используется RTX 5070 Ti Laptop GPU с 12GB GDDR7.

Диагностируем:

• RTX 5070 Ti;
• всю GDDR7;
• GPU CORE;
• VRM GPU;
• питания памяти;
• PCIe;
• RESET / REFCLK;
• MUX.

При неисправности VRAM заменяем поврежденную GDDR7. При дефекте питания ремонтируем VRM.

Только после подтверждения внутренней неисправности GPU выполняем BGA-замену RTX 5070 Ti.

Замена GDDR7 видеопамяти ASUS TUF Gaming A18 FA808

Неисправность GDDR7 может проявляться как:

• Code 43;
• артефакты;
• полосы;
• цветные блоки;
• VIDEO_TDR_FAILURE;
• VIDEO_MEMORY_MANAGEMENT_INTERNAL;
• nvlddmkm.sys;
• вылеты игр;
• зависания под нагрузкой;
• черный экран.

В SPRO.Technology аппаратно тестируем видеопамять, локализуем неисправный банк и выполняем BGA-замену поврежденной микросхемы GDDR7.

После ремонта повторно тестируем всю VRAM и NVIDIA GPU под продолжительной нагрузкой.

ASUS TUF A18 FA808 показывает артефакты или полосы

При артефактах проверяем не только видеочип, но весь видеотракт:

• NVIDIA RTX;
• GDDR7;
• VRM;
• AMD Radeon iGPU;
• MUX;
• eDP;
• матрицу.

Если неисправна GDDR7 — заменяем память. Если поврежден сам GPU — заменяем видеочип.

Если проблема находится в MUX, eDP или матрице, ремонтируем дисплейный тракт без замены исправной NVIDIA RTX.

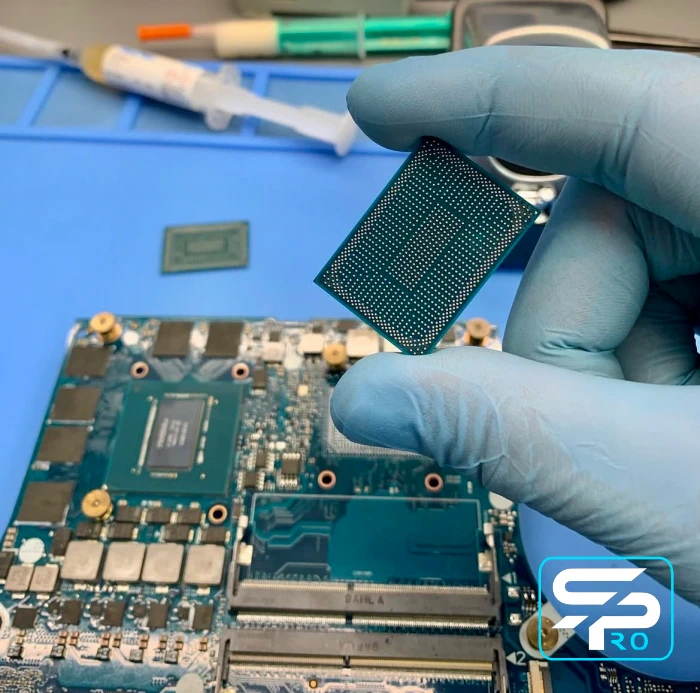

Замена Ryzen 7 260 ASUS TUF Gaming A18 FA808

AMD Ryzen 7 260 распаян непосредственно на материнской плате.

Перед заменой CPU проверяем:

• VRM CPU / SoC;
• DDR5;
• BIOS;
• EC;
• AMD Radeon iGPU;
• PCIe;
• NVMe;
• USB4;
• RESET / CLK.

Отсутствие POST, WHEA или ошибка памяти не являются достаточным основанием для замены Ryzen.

Если внешние цепи исправны и подтверждена внутренняя неисправность CPU, выполняем профессиональную BGA-замену Ryzen 7 260.

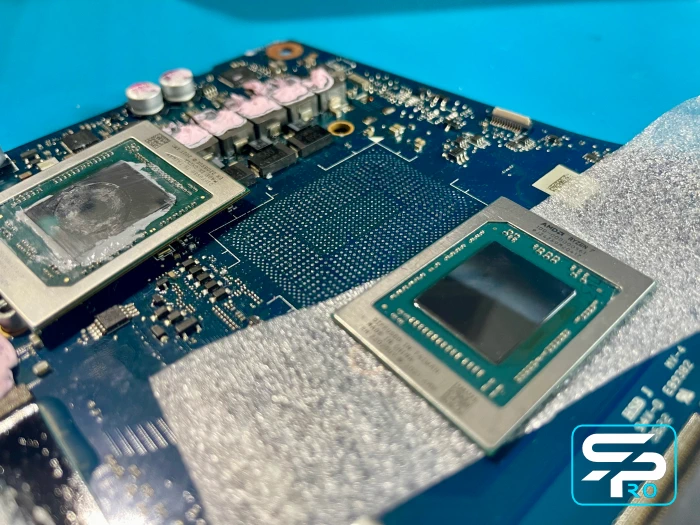

Замена Ryzen 9 8940HX ASUS TUF Gaming A18 FA808

В FA808PR, FA808PP и FA808PM устанавливается AMD Ryzen 9 8940HX — 16 ядер / 32 потока.

При диагностике проверяем:

• CPU CORE;
• SoC-питания;
• VRM;
• контроллер DDR5;
• iGPU;
• PCIe;
• NVMe;
• BIOS;
• RESET / CLK;
• системные цепи конкретной ревизии платы.

При подтвержденном внутреннем дефекте выполняем BGA-замену Ryzen 9 8940HX.

ASUS TUF A18 FA808 не видит один канал DDR5

Диагностируем:

• модули DDR5;
• оба SO-DIMM-разъема;
• питания памяти;
• сигнальные линии;
• BIOS;
• BGA-контакт CPU;
• Memory Controller внутри Ryzen.

Поврежденный SO-DIMM ремонтируем или заменяем, питание DDR5 восстанавливаем.

Если подтверждается внутренняя неисправность контроллера памяти CPU, выполняем BGA-замену Ryzen.

ASUS TUF A18 FA808 BSOD / WHEA — аппаратная диагностика

Работаем с повторяющимися:

• WHEA_UNCORRECTABLE_ERROR;
• CLOCK_WATCHDOG_TIMEOUT;
• MACHINE_CHECK_EXCEPTION;
• MEMORY_MANAGEMENT;
• SYSTEM_SERVICE_EXCEPTION;
• DPC_WATCHDOG_VIOLATION;
• VIDEO_TDR_FAILURE;
• VIDEO_DXGKRNL_FATAL_ERROR;
• VIDEO MEMORY MANAGEMENT INTERNAL.

Сначала исключаем Windows, драйверы, DDR5 и NVMe.

Затем диагностируем Ryzen, NVIDIA RTX, GDDR7, VRM, PCIe и системные питания.

После подтверждения аппаратной причины ремонтируем конкретный неисправный узел.

Ремонт VRM процессора ASUS TUF A18 FA808

Выполняем компонентный ремонт:

• PWM-контроллеров;
• DrMOS;
• MOSFET;
• драйверов фаз;
• CPU CORE;
• SoC-питаний;
• вспомогательных напряжений.

Поврежденные силовые компоненты заменяем на исправные.

После пробоя фазы обязательно проверяем Ryzen на вторичное повреждение.

Если поврежден сам процессор — выполняем его BGA-замену.

Ремонт VRM RTX 5050 / 5060 / 5070 / 5070 Ti

Ремонтируем:

• GPU CORE;
• питание GDDR7;
• DrMOS;
• MOSFET;
• PWM-контроллеры;
• драйверы фаз;
• вспомогательные питания NVIDIA.

После серьезного пробоя обязательно проверяем GPU и всю GDDR7 на вторичное повреждение.

Если RTX исправна, ремонтируем VRM без замены GPU.

ASUS TUF A18 FA808 сильно греется и троттлит

Проверяем реальный температурный режим:

• температуру Ryzen;
• температуру NVIDIA GPU;
• VRM;
• частоты CPU / GPU;
• потребление;
• вентиляторы;
• радиаторы;
• тепловые трубки;
• прижим термомодуля;
• термоинтерфейс.

Систему охлаждения очищаем, неисправные вентиляторы заменяем, старый термоинтерфейс удаляем и устанавливаем новый профессиональный термоинтерфейс.

После обслуживания проводим продолжительный CPU / GPU Stress Test.

Восстановление BIOS ASUS TUF Gaming A18 FA808

Выполняем аппаратное восстановление BIOS при:

• отсутствии POST;
• черном экране;
• циклическом запуске;
• проблемах Restart;
• Sleep / Wake;
• ошибках PCIe;
• сбоях MUX / Advanced Optimus;
• неудачном BIOS Update.

Считываем SPI Flash, сохраняем индивидуальные данные платы и программируем корректную прошивку.

При аппаратной неисправности SPI Flash заменяем микросхему и программируем ее под конкретную плату FA808.

Профессиональный BGA-ремонт ASUS TUF Gaming A18 FA808

BGA-работы выполняем на профессиональном высокоточном инфракрасном BGA-оборудовании с контролируемым температурным профилем.

Работа включает:

• аппаратную диагностику;
• подтверждение неисправного компонента;
• демонтаж CPU / GPU / VRAM;
• удаление старого припоя;
• очистку BGA-площадки;
• контроль pads под микроскопом;
• восстановление поврежденных площадок;
• установку исправного / нового компонента;
• контроль посадки BGA;
• установку нового профессионального термоинтерфейса;
• полное тестирование ноутбука.

Диагностика ASUS TUF Gaming A18 FA808

Для поиска сложных неисправностей используем:

• профессиональный осциллограф;
• лабораторный источник питания;
• тепловизор;
• 4K-микроскоп;
• POST-диагностику;
• программаторы BIOS / EC;
• тестирование DDR5;
• диагностику AMD Ryzen;
• тестирование NVIDIA RTX;
• аппаратную диагностику GDDR7;
• проверку VRM CPU / GPU;
• анализ PCIe RESET / REFCLK;
• диагностику MUX;
• проверку NVMe;
• профессиональную инфракрасную BGA-станцию.

Такой подход позволяет не определять неисправность по одному внешнему симптому, а локализовать поврежденный узел и выполнить конкретный ремонт.

Как проверяем ASUS TUF Gaming A18 FA808 после ремонта

После ремонта проверяем:

• холодный запуск;
• многократные включения;
• Restart;
• Shutdown;
• Sleep / Wake;
• Modern Standby;
• POST;
• BIOS;
• Ryzen CPU;
• оба канала DDR5;
• AMD Radeon iGPU;
• NVIDIA RTX;
• всю GDDR7;
• MUX;
• NVIDIA Advanced Optimus;
• Eco / Standard / Optimized / Ultimate Mode;
• переходы iGPU ↔️ dGPU;
• PCIe;
• NVMe;
• HDMI;
• USB-C / DisplayPort;
• USB4;
• Wi-Fi / Bluetooth;
• матрицу и eDP;
• зарядку;
• клавиатуру и подсветку;
• вентиляторы;
• систему охлаждения.

Для FA808 отдельно проверяем многократные переходы AMD iGPU ↔️ NVIDIA dGPU, поскольку часть нестабильностей проявляется именно во время включения, пробуждения или отключения дискретной видеокарты.

Финальный этап — продолжительный стресс-тест Ryzen CPU, NVIDIA RTX GPU и GDDR7 VRAM с контролем температур, частот, потребления, питающих напряжений и общей стабильности ноутбука.

Ремонт ASUS TUF Gaming A18 FA808 в SPRO.Technology

Если ASUS TUF Gaming A18 FA808 не включается, не проходит POST, получает черный экран, имеет микрофризы, не выходит из Sleep, зависает при переключении iGPU / dGPU, показывает VIDEO_TDR_FAILURE, nvlddmkm.sys, Code 43, артефакты, не определяет NVIDIA, имеет ошибки GDDR7, DDR5, PCIe или NVMe — в SPRO.Technology выполняем полноценный компонентный ремонт.

После локализации неисправности мы:

• восстанавливаем BIOS;
• заменяем и программируем EC;
• ремонтируем VRM Ryzen;
• ремонтируем VRM NVIDIA;
• ремонтируем DDR5 и каналы памяти;
• восстанавливаем PCIe / NVMe;
• ремонтируем MUX / Advanced Optimus;
• ремонтируем eDP / HDMI / USB-C / DisplayPort / USB4;
• заменяем поврежденную GDDR7;
• выполняем BGA-замену RTX 5050;
• выполняем BGA-замену RTX 5060;
• выполняем BGA-замену RTX 5070;
• выполняем BGA-замену RTX 5070 Ti;
• выполняем BGA-замену Ryzen 7 260;
• выполняем BGA-замену Ryzen 9 8940HX;
• восстанавливаем поврежденные BGA-площадки;
• ремонтируем систему охлаждения.

Задача SPRO.Technology — не просто определить возможную причину неисправности, а локализовать поврежденный узел, отремонтировать его или заменить неисправный компонент на исправный / новый и при технической возможности сохранить оригинальную материнскую плату ASUS TUF Gaming A18 FA808.
