ASUS TUF Gaming F15 FX507 / F17 FX707 не включается, черный экран — причина и решение

В SPRO.Technology ремонтируем различные модификации TUF Gaming F15 FX507 и TUF Gaming F17 FX707:

• FX507ZC / FX507ZC4;
• FX507ZE;
• FX507ZM;
• FX507ZR;
• FX507ZU;
• FX507VU;
• FX507ZV;
• FX707ZC4;
• FX707ZM;
• FX707ZR;
• FX707ZU;
• FX707VU;
• FX707VV;
• FX707ZV;
• другие модификации FX507 / FX707.

ASUS TUF Gaming FX507 / FX707 2022 — ремонт Intel 12-го поколения

Поколение 2022 построено на мобильных процессорах Intel Core Alder Lake. В различных конфигурациях используются:

• Intel Core i5-12500H;
• Intel Core i7-12700H;
• другие процессоры соответствующих конфигураций.

Платформа использует DDR5, PCIe, NVMe, Intel iGPU и дискретную NVIDIA GeForce RTX.

В SPRO.Technology ремонтируем неисправности этой платформы: восстанавливаем питание CPU, ремонтируем VRM, BIOS, Intel ME, EC, DDR5, PCIe и при подтвержденном внутреннем дефекте выполняем BGA-замену процессора.

TUF Gaming FX507 / FX707 2023 — ремонт RTX 4050 / RTX 4060

На более новых FX507 / FX707 используются Intel Core 12-го и 13-го поколения в сочетании с NVIDIA GeForce RTX 40 Series.

В соответствующих конфигурациях встречаются:

• Intel Core i5-13500H;
• Intel Core i7-13620H;
• Intel Core i7-12700H;
• NVIDIA GeForce RTX 4050 6GB GDDR6;
• NVIDIA GeForce RTX 4060 8GB GDDR6.

Ремонтируем:

• неисправности RTX GPU;
• ошибки GDDR6 VRAM;
• VRM GPU;
• PCIe;
• MUX;
• BIOS;
• DDR5;
• CPU;
• EC.

Какие видеокарты TUF FX507 / FX707 ремонтируем

В зависимости от модификации ремонтируем графическую подсистему с видеокартами:

• NVIDIA GeForce RTX 3050 4GB GDDR6;
• NVIDIA GeForce RTX 3050 Ti 4GB GDDR6;
• NVIDIA GeForce RTX 3060 6GB GDDR6;
• NVIDIA GeForce RTX 3070 8GB GDDR6;
• NVIDIA GeForce RTX 4050 6GB GDDR6;
• NVIDIA GeForce RTX 4060 8GB GDDR6.

При неисправности выполняем ремонт VRM, замену поврежденных микросхем GDDR6, восстановление PCIe / MUX, а если подтвержден внутренний дефект GPU — выполняем BGA-замену видеочипа.

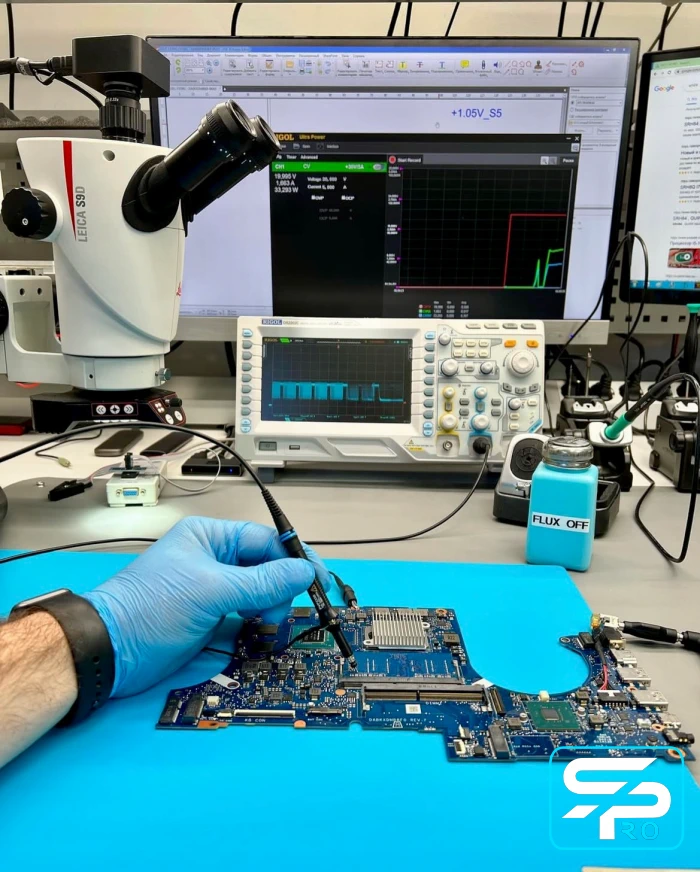

Включается, но экран черный — ремонт

В SPRO.Technology устраняем неисправность, когда TUF включается, загорается клавиатура, запускаются вентиляторы, но логотип ASUS и изображение не появляются.

Определяем, проходит ли материнская плата POST, после чего проверяем:

• DDR5;
• BIOS;
• Intel ME;
• EC;
• CPU;
• Intel iGPU;
• NVIDIA GPU;
• GDDR6;
• VRM;
• PCIe;
• MUX;
• RESET / REFCLK;
• eDP.

После локализации неисправности восстанавливаем BIOS, ремонтируем цепи питания, DDR5, MUX, дисплейный тракт, заменяем неисправную VRAM или выполняем BGA-замену CPU / GPU.

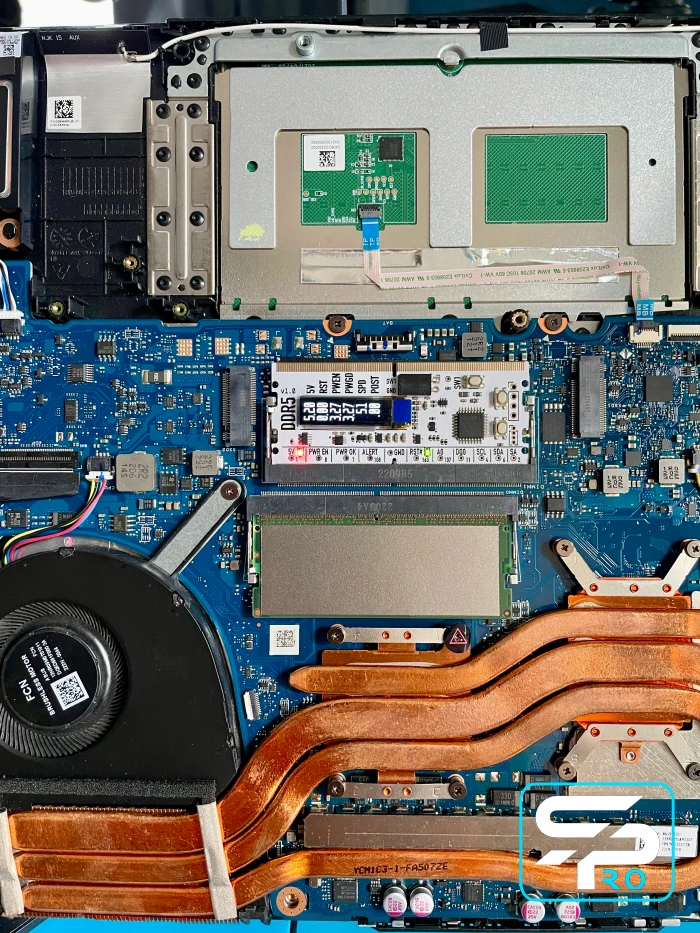

Долго запускается — ремонт DDR5 и Memory Training

Устраняем проблему, когда TUF долго остается на черном экране перед появлением логотипа ASUS.

Проверяем:

• DDR5-модули;
• SO-DIMM-разъемы;
• питание DDR5;
• Memory Training;
• BIOS;
• Intel ME;
• CPU Memory Controller;
• EC.

Если неисправен модуль памяти — заменяем его. Если поврежден разъем — ремонтируем или заменяем SO-DIMM. Если проблема находится в BIOS — восстанавливаем прошивку. При подтвержденной неисправности контроллера памяти внутри CPU выполняем BGA-замену процессора.

Черный экран после Restart — ремонт

Ремонтируем TUF, которые нормально запускаются после полного выключения, но после Restart остаются с черным экраном.

Диагностируем:

• BIOS;
• Intel ME;
• EC;
• DDR5;
• CPU;
• GPU;
• PCIe;
• MUX;
• RESET;
• вторичные питания.

После определения причины восстанавливаем BIOS, ремонтируем EC, PCIe, MUX, цепи питания или заменяем неисправный BGA-компонент.

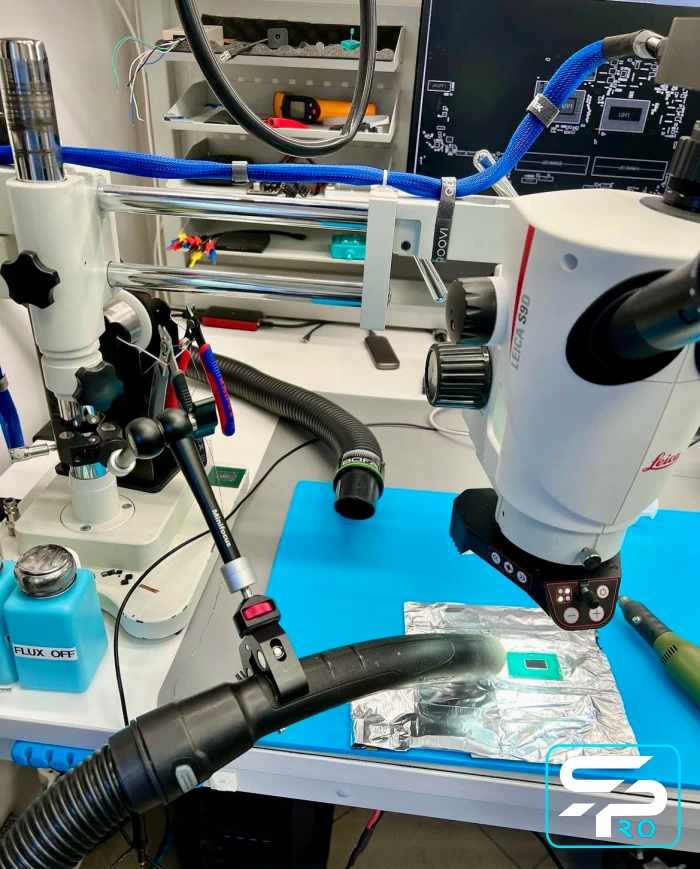

TUF FX507 / FX707 не выходит из Sleep — ремонт

В SPRO.Technology устраняем проблему, когда после Sleep ноутбук продолжает работать, но изображение не восстанавливается.

Сначала исключаем программную часть: Windows, драйвер Intel, драйвер NVIDIA, Armoury Crate, Fast Startup и настройки BIOS.

Если неисправность аппаратная, ремонтируем:

• EC;
• BIOS;
• MUX;
• PCIe;
• питания;
• GPU;
• iGPU;
• CPU — при подтвержденном внутреннем дефекте.

TUF FX507 / FX707 черный экран после GPU Mode / MUX — ремонт

На FX507 / FX707 в соответствующих конфигурациях используется MUX Switch.

Решаем проблему, когда после переключения Eco, Standard, Optimized или Ultimate Mode ноутбук перестает выводить изображение.

Проверяем и восстанавливаем:

• Armoury Crate;
• драйверы Intel и NVIDIA;
• BIOS;
• EC;
• MUX;
• iGPU;
• NVIDIA GPU;
• eDP-тракт.

При аппаратной неисправности MUX ремонтируем соответствующий узел, а не меняем видеочип без диагностики.

После обновления BIOS не включается — восстановление BIOS

В SPRO.Technology восстанавливаем ноутбуки, которые после BIOS Update:

• получили черный экран;
• перестали проходить POST;
• циклически включаются;
• зависают на логотипе ASUS;
• не выполняют Restart;
• не определяют NVIDIA;
• некорректно работают с MUX.

Считываем оригинальное содержимое SPI Flash, сохраняем заводские данные, проверяем структуру BIOS и Intel ME, подготавливаем исправную прошивку и программируем микросхему.

Если сама SPI Flash неисправна, заменяем ее на исправную и программируем под конкретную материнскую плату.

Замена процессора

В SPRO.Technology выполняем профессиональную BGA-замену процессоров Intel Core в TUF Gaming F15 FX507 и F17 FX707.

Перед заменой проверяем:

• VRM CPU;
• CPU CORE;
• DDR5;
• BIOS;
• Intel ME;
• EC;
• PCIe;
• RESET / CLK.

Если диагностикой подтвержден внутренний дефект CPU, демонтируем неисправный процессор на профессиональной инфракрасной BGA-станции и устанавливаем исправный процессор.

После замены проверяем:

• POST;
• оба канала DDR5;
• Intel iGPU;
• PCIe;
• NVMe;
• стабильность CPU под нагрузкой.

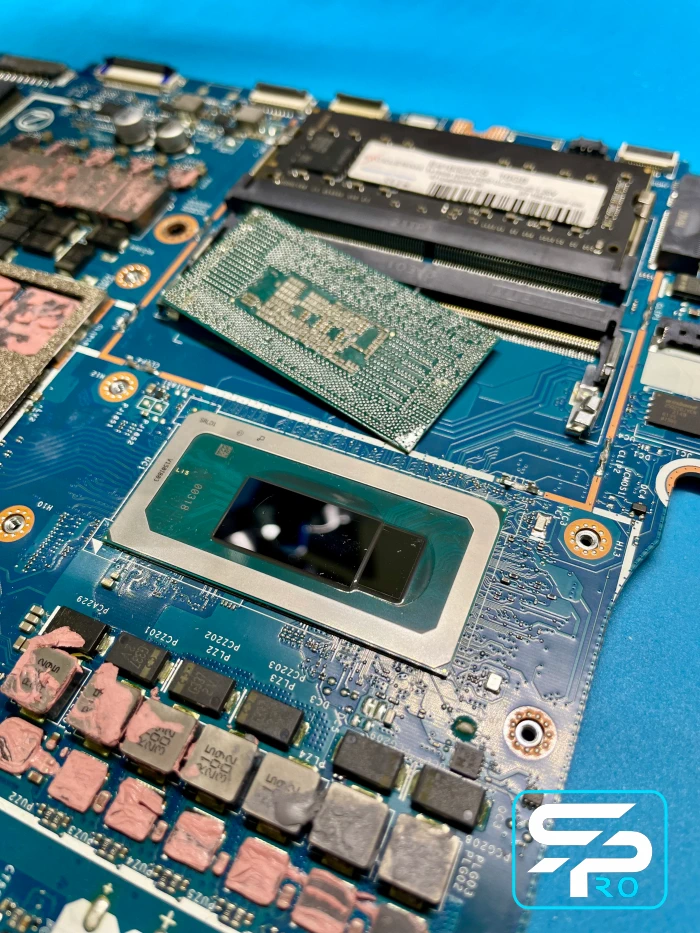

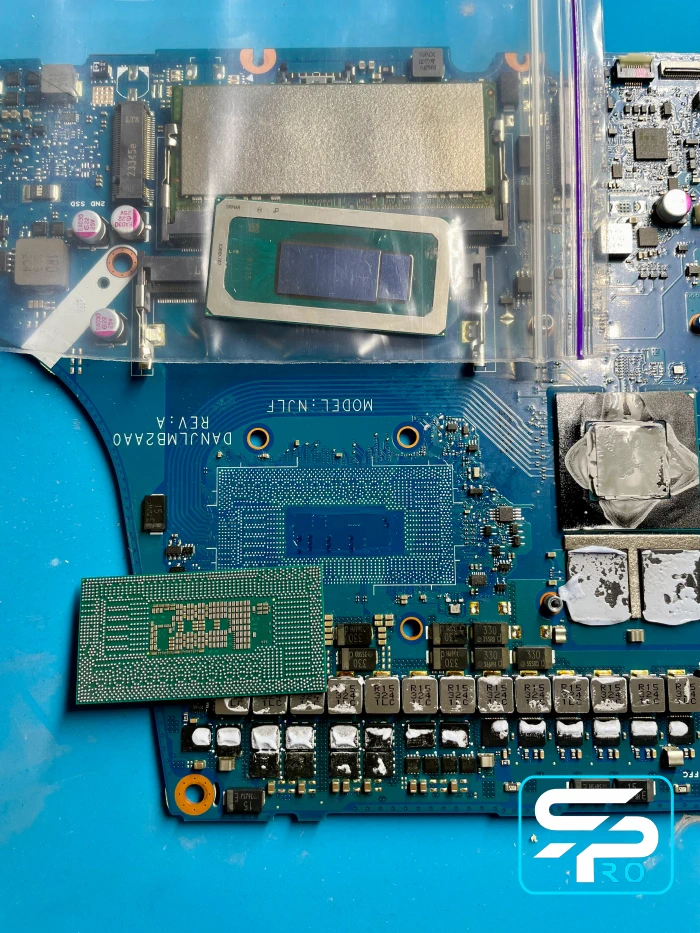

Замена Intel Core i5-12500H / i7-12700H TUF

Выполняем BGA-замену Intel Core i5-12500H и Intel Core i7-12700H при подтвержденной внутренней неисправности процессора.

Такая неисправность может проявляться:

• отсутствием POST;
• черным экраном;
• ошибками DDR5;
• отказом одного канала RAM;
• нестабильностью Intel iGPU;
• проблемами PCIe / NVMe;
• WHEA;
• BSOD;
• зависаниями.

После исключения BIOS, RAM, VRM, EC и внешних цепей заменяем неисправный CPU на исправный BGA-процессор.

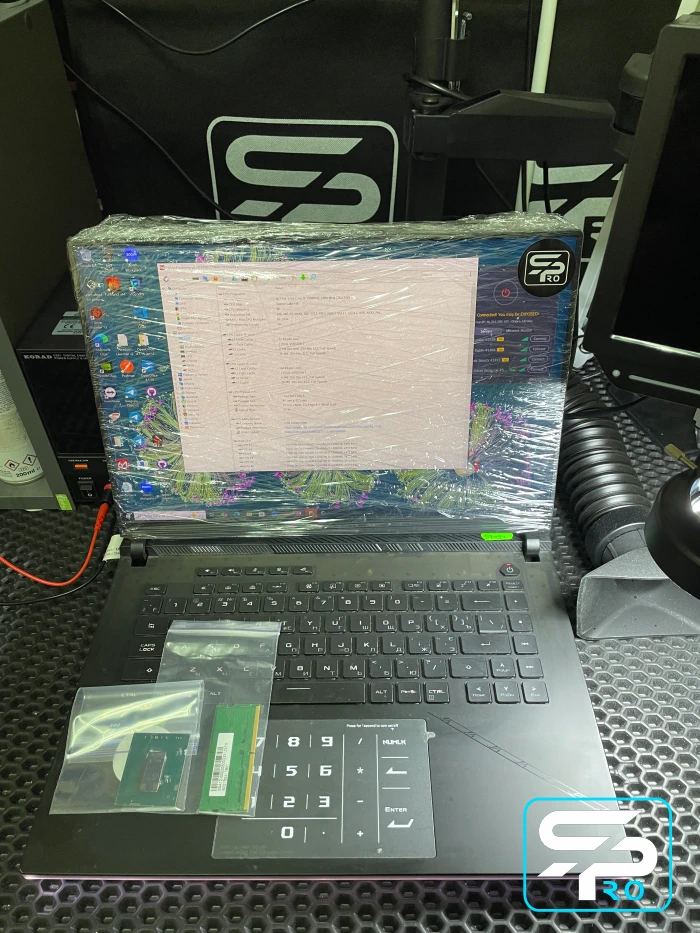

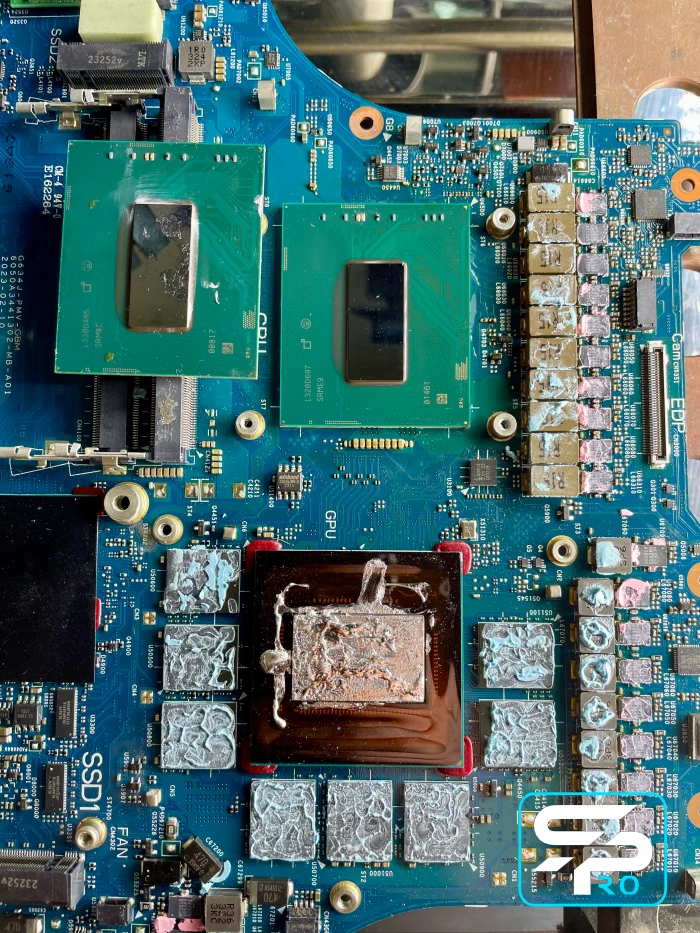

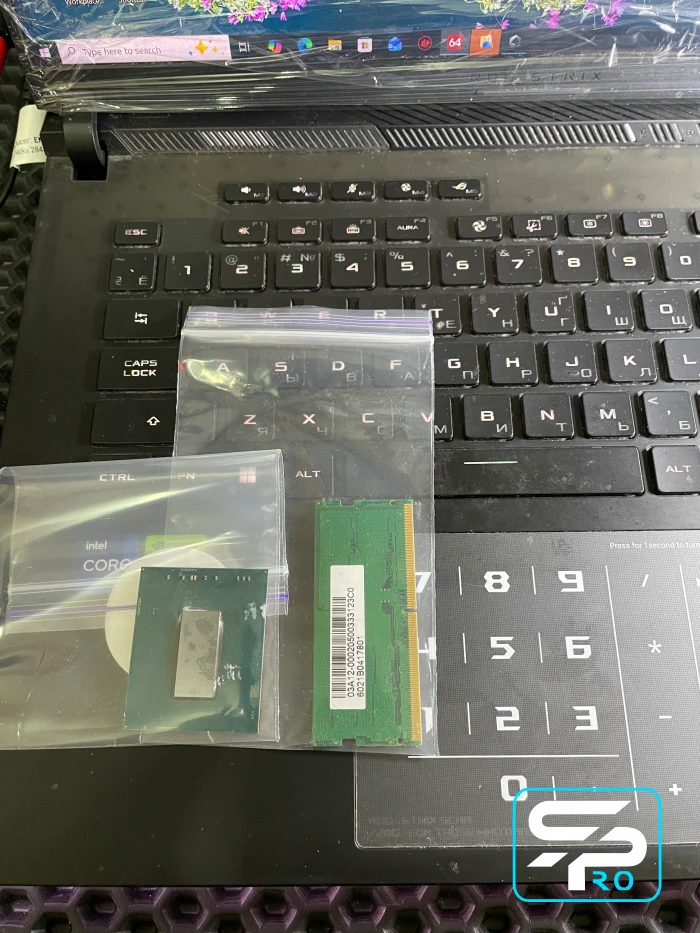

Замена Intel Core i5-13500H / i7-13620H TUF

Ремонтируем TUF с процессорами Intel Core 13-го поколения.

Диагностируем:

• CPU CORE;
• DDR5 Controller;
• Intel iGPU;
• PCIe;
• VRM;
• BIOS / Intel ME;
• EC;
• RESET / CLK.

Если подтвержден внутренний дефект процессора, выполняем профессиональную BGA-замену CPU на исправный.

TUF FX507 / FX707 не видит один канал DDR5 — ремонт

Устраняем неисправность, когда ноутбук:

• работает только с одним модулем RAM;
• не запускается с памятью в одном SO-DIMM;
• видит только часть объема DDR5;
• показывает ошибки памяти.

Проверяем модули, разъемы, питание, сигнальные линии, BIOS и контроллер памяти CPU.

Если неисправен SO-DIMM — восстанавливаем или заменяем разъем. Если проблема в питании — ремонтируем преобразователь. Если подтвержден внутренний дефект Memory Controller — заменяем процессор.

Ошибка 43 NVIDIA на TUF FX507 / FX707 — ремонт GPU и VRAM

В SPRO.Technology устраняем Code 43 NVIDIA на TUF Gaming FX507 / FX707.

Проверяем:

• NVIDIA GPU;
• GDDR6 VRAM;
• GPU CORE;
• VRM GPU;
• питание VRAM;
• PCIe;
• RESET;
• REFCLK;
• MUX;
• BIOS;
• драйвер NVIDIA.

Если неисправна видеопамять — выполняем BGA-замену поврежденных микросхем GDDR6.

Если поврежден VRM — ремонтируем силовую часть.

Если диагностикой подтвержден внутренний дефект GPU — выполняем BGA-замену NVIDIA GPU.

TUF FX507 / FX707 не определяет NVIDIA — ремонт

Восстанавливаем ноутбуки, у которых NVIDIA GeForce RTX полностью отсутствует в системе.

Проверяем:

• питание GPU;
• питание GDDR6;
• VRM;
• PCIe;
• RESET;
• REFCLK;
• MUX;
• BIOS;
• сигналы включения GPU.

После локализации ремонтируем VRM, PCIe, MUX, BIOS или выполняем BGA-замену видеочипа.

Замена RTX 3050 / RTX 3050 Ti TUF FX507

В соответствующих версиях FX507 ремонтируем NVIDIA RTX 3050 и RTX 3050 Ti.

При Code 43, артефактах, отсутствии видеокарты или вылетах драйвера проверяем GPU, GDDR6, VRM, PCIe и MUX.

Если неисправна VRAM — заменяем только поврежденные микросхемы. Если подтвержден дефект GPU — заменяем RTX 3050 / RTX 3050 Ti на исправный видеочип.

Замена RTX 3060 TUF FX507ZM / FX707ZM

Выполняем профессиональный ремонт RTX 3060 Laptop GPU с 6GB GDDR6.

При Code 43, артефактах, черном экране, отсутствии NVIDIA или ошибках драйвера отдельно проверяем видеочип и каждый банк GDDR6.

Если неисправна только видеопамять — заменяем поврежденную GDDR6. Если подтвержден внутренний дефект RTX 3060 — выполняем BGA-замену GPU.

Замена RTX 3070 TUF FX507ZR / FX707ZR

Ремонтируем NVIDIA RTX 3070 Laptop GPU с 8GB GDDR6.

Диагностируем:

• GPU;
• всю GDDR6;
• VRM;
• PCIe;
• RESET / REFCLK;
• MUX.

Неисправные микросхемы VRAM заменяем отдельно. При подтвержденном внутреннем дефекте GPU выполняем BGA-замену RTX 3070.

Замена RTX 4050 TUF FX507 / FX707

В SPRO.Technology ремонтируем RTX 4050 Laptop GPU с 6GB GDDR6.

Решаем:

• Code 43;
• артефакты;
• VIDEO_TDR_FAILURE;
• ошибки драйвера;
• отсутствие GPU;
• ошибки GDDR6;
• зависания под нагрузкой.

Если неисправна VRAM — заменяем поврежденную память. Если поврежден VRM — восстанавливаем питание. При внутреннем дефекте GPU — заменяем RTX 4050 BGA-методом.

Замена RTX 4060 TUF FX507 / FX707

Выполняем профессиональный ремонт RTX 4060 Laptop GPU с 8GB GDDR6.

Перед заменой дорогостоящего видеочипа обязательно проверяем:

• RTX 4060;
• GDDR6;
• VRM GPU;
• VRM VRAM;
• PCIe;
• RESET / REFCLK;
• MUX;
• BIOS.

При неисправности памяти заменяем только GDDR6. При повреждении питания ремонтируем VRM. Если подтвержден внутренний дефект GPU — выполняем BGA-замену RTX 4060.

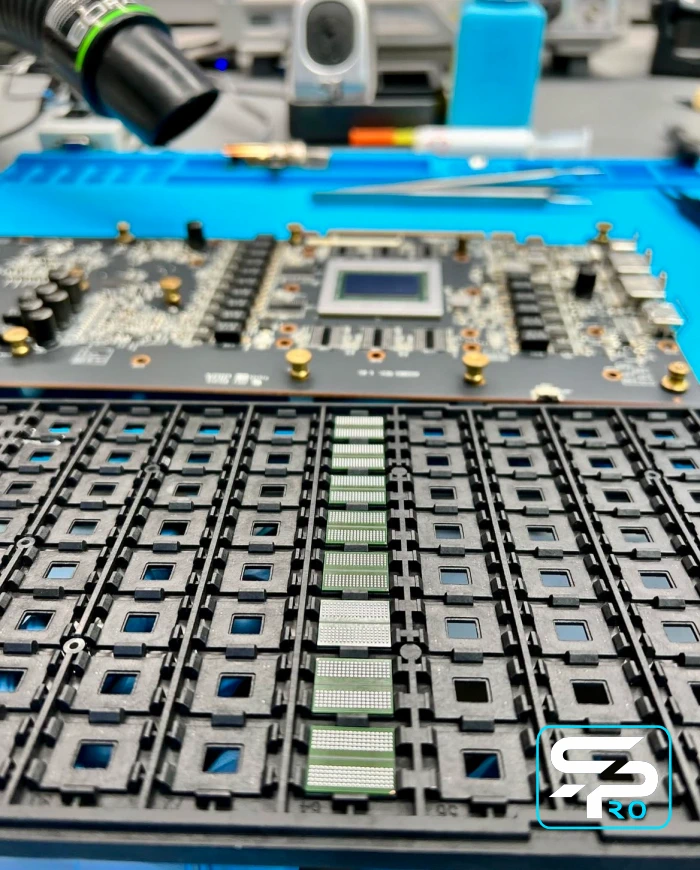

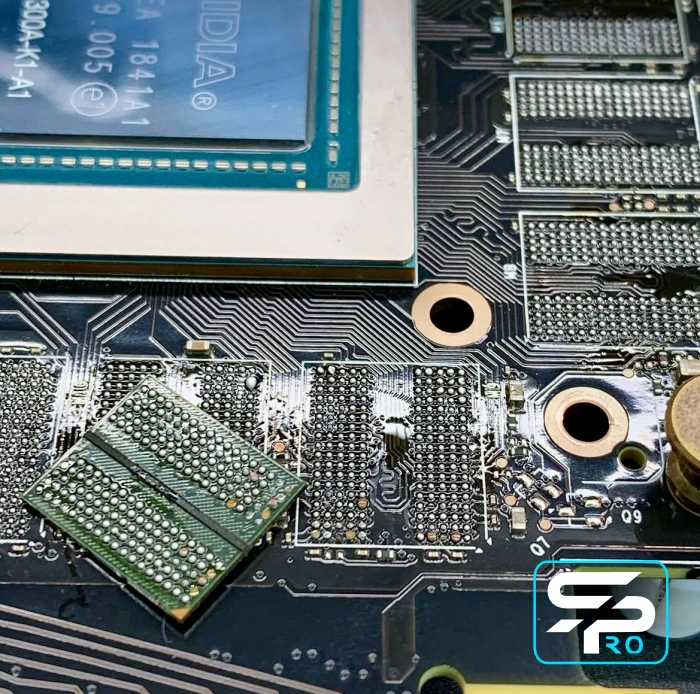

Замена GDDR6 VRAM TUF FX507 / FX707

В SPRO.Technology выполняем профессиональную BGA-замену видеопамяти GDDR6.

Неисправная VRAM может вызывать:

• Code 43;
• артефакты;
• полосы;
• цветные квадраты;
• VIDEO_TDR_FAILURE;
• VIDEO_MEMORY_MANAGEMENT_INTERNAL;
• вылеты игр;
• ошибки драйвера;
• зависания;
• черный экран.

Проводим тест VRAM, локализуем неисправный банк, демонтируем поврежденную микросхему, очищаем BGA-площадку и устанавливаем исправную память.

После ремонта выполняем повторный тест VRAM и стресс-тест GPU.

Показывает артефакты — устраняем проблему

Если появляются полосы, квадраты, цветные точки или искажения, диагностируем:

• NVIDIA GPU;
• GDDR6;
• VRM GPU;
• Intel iGPU;
• MUX;
• матрицу;
• eDP.

Если неисправна GDDR6 — заменяем память. Если поврежден GPU — заменяем видеочип. Если проблема в матрице, eDP или MUX — ремонтируем именно дисплейный тракт.

Рработает через HDMI, но экран ноутбука черный — ремонт

Если внешний монитор работает, а внутренний дисплей остается черным, в SPRO.Technology проверяем:

• матрицу;
• eDP-шлейф;
• питание панели;
• eDP-сигналы;
• Intel iGPU;
• MUX;
• BIOS;
• GPU Mode.

После локализации ремонтируем шлейф, разъем, цепи питания, MUX или заменяем неисправную матрицу.

NVIDIA GPU не меняется, если проблема находится в дисплейном тракте.

Ремонт VRM процессора

Выполняем ремонт цепей питания процессора:

• PWM-контроллера;
• DrMOS;
• MOSFET;
• фаз CPU CORE;
• вспомогательных питаний CPU;
• управления фазами.

Неисправные силовые компоненты заменяем на исправные.

После серьезного пробоя VRM обязательно проверяем процессор на вторичное повреждение. Если CPU поврежден — выполняем его BGA-замену.

Ремонт VRM видеокарты

Ремонтируем:

• GPU CORE;
• питание GDDR6;
• DrMOS;
• MOSFET;
• PWM;
• драйверы фаз;
• вспомогательные питания GPU.

Неисправные силовые элементы заменяем, после чего проверяем GPU и VRAM на вторичное повреждение.

Если видеочип исправен, замена GPU не требуется.

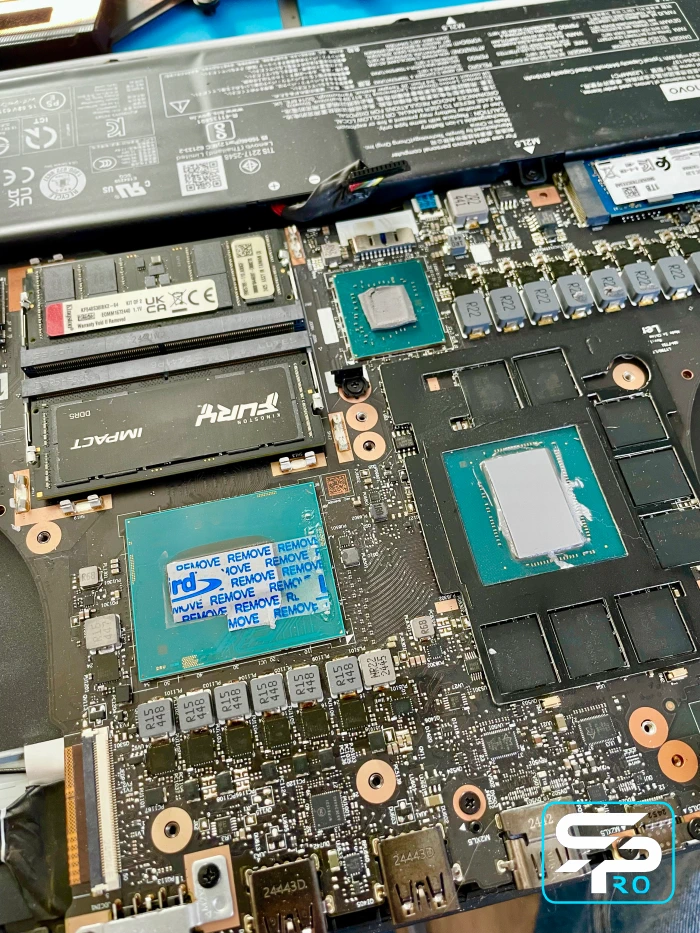

Сильно греется — обслуживание системы охлаждения

В SPRO.Technology устраняем перегрев CPU и GPU.

Проверяем:

• радиаторы;
• вентиляторы;
• тепловые трубки;
• термоинтерфейс;
• прижим термомодуля;
• VRM;
• температуры CPU / GPU.

Систему охлаждения очищаем, неисправные вентиляторы заменяем, старый термоинтерфейс удаляем и устанавливаем новый профессиональный термоинтерфейс.

После обслуживания проводим продолжительный стресс-тест с контролем температур и частот.

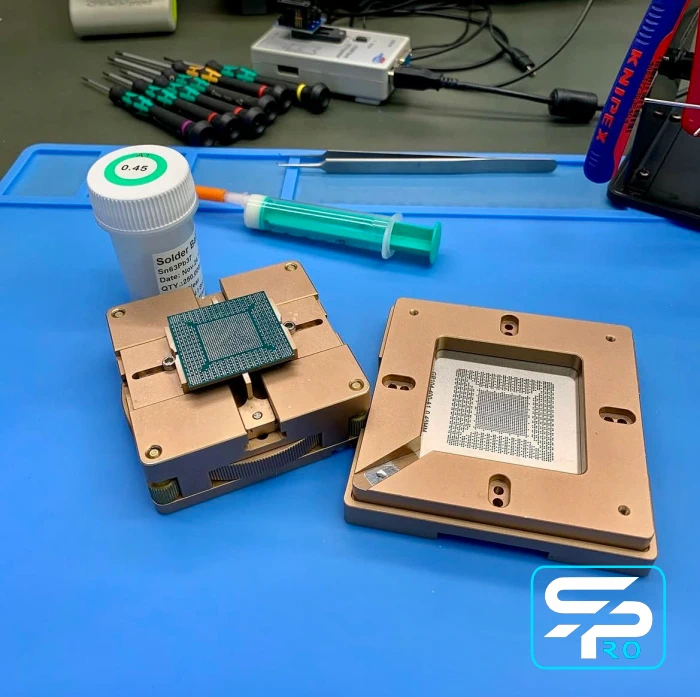

Профессиональный BGA-ремонт TUF FX507 / FX707

Все BGA-работы выполняются на профессиональном высокоточном инфракрасном BGA-оборудовании с контролируемым термопрофилем.

Процесс ремонта включает:

• аппаратную диагностику;
• подтверждение неисправного компонента;
• демонтаж CPU / GPU / VRAM;
• удаление старого припоя;
• очистку BGA-площадки;
• проверку BGA pads под микроскопом;
• восстановление поврежденных площадок;
• установку исправного компонента;
• контроль посадки;
• новый профессиональный термоинтерфейс;
• полное тестирование ноутбука.

Диагностика

Для поиска сложных неисправностей используем:

• профессиональный осциллограф;
• лабораторный источник питания;
• тепловизор;
• 4K-микроскоп;
• POST-диагностику;
• программаторы BIOS / EC;
• тестирование DDR5;
• диагностику Intel CPU;
• тестирование NVIDIA GPU;
• тестирование GDDR6 VRAM;
• контроль VRM CPU / GPU;
• диагностику PCIe / NVMe;
• проверку MUX;
• RESET / REFCLK;
• профессиональную инфракрасную BGA-станцию.

Такой подход позволяет определить реальную неисправность до замены дорогостоящего CPU или GPU и выполнить именно тот ремонт, который необходим материнской плате.

Ремонт TUF Gaming F15 FX507 / F17 FX707 в SPRO.Technology

Если TUF Gaming F15 FX507 или TUF Gaming F17 FX707 не включается, не проходит POST, показывает черный экран, Code 43, артефакты, BSOD, теряет NVIDIA, NVMe, Wi-Fi, не выходит из Sleep или выключается в играх — в SPRO. Technology не ограничиваемся описанием возможных причин.

Мы находим неисправный узел и выполняем конкретный ремонт:

• восстанавливаем BIOS / Intel ME;
• заменяем и программируем EC;
• ремонтируем VRM CPU / GPU;
• ремонтируем DDR5;
• восстанавливаем PCIe / NVMe;
• ремонтируем MUX и дисплейный тракт;
• заменяем неисправные микросхемы GDDR6;
• выполняем BGA-замену NVIDIA GPU;
• выполняем BGA-замену Intel Core CPU;
• восстанавливаем поврежденную BGA-площадку;
• заменяем неисправные вентиляторы;
• обслуживаем систему охлаждения.

Основная задача SPRO.Technology — не просто определить возможную причину, а восстановить ноутбук: отремонтировать поврежденный узел или заменить неисправный компонент на исправный, сохранив оригинальную материнскую плату там, где это технически возможно.
