- ROG Strix G15 / G16 / G17 / G18;
- ROG Strix SCAR 15 / 16 / 17 / 18;
- ROG Zephyrus G14 / G15 / G16;
- ROG Zephyrus M16;
- ROG Flow X13 / X16 / Z13;
- TUF Gaming A14 / A15 / A16 / A17 / A18;
- TUF Gaming F15 / F16 / F17;
- Zenbook / Zenbook OLED;
- Vivobook / Vivobook OLED;
- Vivobook Pro;
- ProArt;
- ExpertBook.

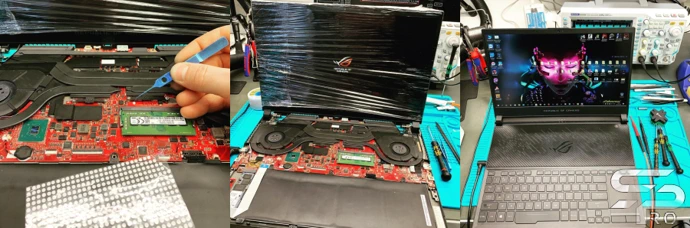

Ремонт игровых серий ROG и TUF Gaming
Игровые ROG
и ASUS TUF Gaming —
одно из основных направлений
SPRO.Technology.
Такие ноутбуки используют
мощные Intel Core
или AMD Ryzen,
дискретные NVIDIA GeForce GTX / RTX,
GDDR6 VRAM,
многофазные системы питания
и сложную графическую архитектуру
с iGPU,
PCIe,
MUX
и Hybrid Graphics.
Поэтому одинаковый внешний симптом
может иметь совершенно разные причины.
Например,
черный экран может быть связан
с BIOS,
RAM,
CPU,
GPU,
VRAM,
MUX,
PCIe,
матрицей
или отсутствием POST.
Мы сначала определяем
неисправный участок,
после чего выполняем
конкретный ремонт:
восстанавливаем питание,
BIOS,
EC,
RAM-канал,
PCIe,
MUX,
заменяем поврежденную VRAM
или выполняем BGA-замену CPU / GPU,
если внутренний дефект чипа
подтвержден диагностикой.
Основные неисправности ноутбуков
- Ноутбук не включается;
- Ноутбук включается, но экран черный;
- клавиатура светится, но изображения нет;
- не проходит POST;
- циклически включается и выключается;
- зависает намертво;
- перезагружается или выключается во время игры;
- NVIDIA GeForce GTX / RTX не определяется;
- Code 43;
- артефакты и пикселизация;
- черный экран после установки NVIDIA Driver;
- ошибки GDDR6 VRAM;
- не работает один канал RAM;
- BSOD / WHEA;
- пробой VRM CPU / GPU;
- поврежден BIOS;
- неисправен EC;
- не заряжается аккумулятор;
- не определяется блок питания;
- не работает USB-C / DisplayPort;
- не работает HDMI;
- перегревается CPU / GPU;
- шумят или не работают вентиляторы.
Причины отсутствия запуска
Признаки неисправности:
ноутбук не реагирует на кнопку питания, индикатор зарядки есть,
но запуска нет,
подсветка появляется на секунду и гаснет,
вентиляторы дергаются,
либо ASUS циклически пытается включиться.
Проводим аппаратную диагностику
и определяем,
на каком этапе останавливается
Power Sequence.
Проверяем DC-IN,
входные MOSFET,
charger IC,
дежурные 3.3 V / 5 V,
EC,
BIOS,
VRM CPU,
VRM GPU,
вторичные питания
и короткие замыкания.
После локализации неисправности
восстанавливаем поврежденную
силовую или управляющую цепь:
заменяем MOSFET / DrMOS,
ремонтируем charger IC,
восстанавливаем BIOS,
ремонтируем или заменяем EC,
устраняем короткое замыкание.
Если подтвержден внутренний дефект
CPU или GPU —
выполняем BGA-замену компонента.
После ремонта проверяем
холодный запуск,
многократное включение,
Restart,
работу от адаптера
и стабильность платы под нагрузкой.
Диагностика при отсутствии изображения
Если горит кнопка питания,
работают вентиляторы
и подсветка клавиатуры,
но логотип ASUS не появляется, экран черный,
сначала определяем,
проходит ли ноутбук POST.
Диагностируем RAM,
BIOS,
EC,
CPU,
iGPU,
NVIDIA GPU,
VRAM,
PCIe,
MUX / Hybrid Graphics,
eDP,
матрицу
и шлейф дисплея.
После определения причины
выполняем соответствующий ремонт:
восстанавливаем BIOS,
ремонтируем RAM-канал,
восстанавливаем eDP
или питание матрицы,
ремонтируем MUX / графический тракт,
заменяем неисправную VRAM.
При подтвержденном внутреннем
дефекте CPU или GPU
выполняем профессиональную
BGA-замену чипа.
После ремонта
проверяем встроенную матрицу,
внешние видеовыходы,
Restart,
Sleep / Wake
и стабильность изображения
под длительной нагрузкой.
Клавиатура светится, но изображения нет
Подсветка клавиатуры
не означает,
что материнская плата
успешно завершила POST.
При таком симптоме
определяем,
на каком этапе
останавливается инициализация.
Проверяем питания,
RAM,
BIOS,
EC,
CPU,
iGPU,
NVIDIA GPU,
GDDR6,
PCIe,
Reset,
Clock
и Power Good.
После локализации
восстанавливаем неисправную цепь,
прошиваем BIOS,
ремонтируем память,
PCIe
или графическую подсистему.
Если неисправен BGA-компонент —
заменяем CPU или GPU.
Ноутбук не проходит POST
Если ноутбук получает питание,
но не показывает логотип ASUS
и операционная система
не начинает загружаться,
диагностируем аппаратную
инициализацию материнской платы.
Проверяем BIOS,
EC,
VRM CPU,
оперативную память,
CPU,
iGPU,
NVIDIA GPU,
VRAM,
PCIe,
Reset,
Clock
и Power Good.
После определения неисправности
восстанавливаем питание,
BIOS,
EC,
RAM-канал
или сигнальные линии.
Если подтвержден дефект VRAM —
заменяем поврежденную память.
Если неисправен CPU или GPU —
выполняем BGA-замену
с сохранением оригинальной
материнской платы.
Циклическое включение и выключение
При циклическом старте
находим этап Power Sequence,
который система
не может завершить.
Проверяем BIOS,
EC,
VRM,
питания CPU / SoC,
RAM,
CPU,
GPU,
короткие замыкания,
Reset
и Power Good.
После локализации
ремонтируем поврежденный
силовой или управляющий узел,
восстанавливаем BIOS / EC,
RAM
или заменяем неисправный
BGA-компонент,
если его дефект подтвержден.
Зависания и нестабильная работа
Признаки:
изображение полностью замирает,
мышь и клавиатура не реагируют,
звук зацикливается,
ноутбук зависает только в играх
или после зависания
уходит в черный экран.
Проверяем CPU,
RAM,
SSD,
NVIDIA GPU,
VRAM,
VRM,
BIOS,
температуры
и стабильность питания.
Воспроизводим неисправность
под контролируемой нагрузкой,
чтобы определить конкретный узел.
После диагностики
заменяем неисправную RAM или SSD,
ремонтируем VRM,
VRAM,
BIOS
либо выполняем BGA-замену
CPU / GPU,
если их внутренний дефект подтвержден.
Выключения и перезагрузки под нагрузкой
Если ASUS стабильно работает
без нагрузки,
но выключается,
перезагружается
или зависает во время игры,
проверяем систему именно
в режимах высокой нагрузки.
Контролируем температуры CPU / GPU,
VRM,
GDDR6,
RAM,
адаптер питания,
зарядную цепь,
BIOS
и стабильность CPU / GPU.
После определения причины
обслуживаем систему охлаждения,
ремонтируем VRM,
зарядную цепь,
GDDR6
или другой неисправный узел.
Если нагрузка выявляет
внутреннюю неисправность CPU / GPU —
выполняем BGA-замену компонента.
Не определяется видеокарта NVIDIA
Если GeForce GTX / RTX
полностью отсутствует
в диспетчере устройств,
сначала определяем,
происходит ли аппаратная
инициализация видеочипа.
Проверяем VRM GPU,
GPU Core,
питание VRAM,
GDDR6,
VBIOS,
BIOS,
PCIe Link,
Reset,
Clock,
MUX
и PCIe-контроллер CPU.
После диагностики
восстанавливаем питание,
VBIOS / BIOS,
PCIe
или MUX,
заменяем поврежденную VRAM.
Если все внешние условия исправны,
а внутренний дефект GPU подтвержден,
выполняем BGA-замену
NVIDIA видеочипа.
После ремонта
проверяем определение видеокарты,
загрузку драйвера,
PCIe Link,
VRAM
и стабильность GPU
под продолжительной нагрузкой.

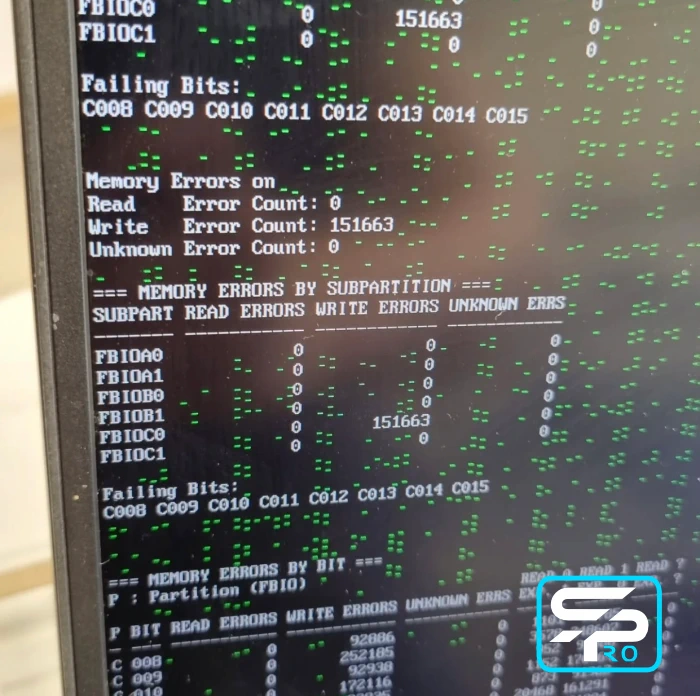

Артефакты и полосы на экране
Признаки:
цветные квадраты,
полосы,
пикселизация,
искажение изображения,
мерцание,
разрушение картинки
или зависание
при нагрузке на видеокарту.
Проверяем NVIDIA GPU,
GDDR6 по банкам и каналам,
питание VRAM,
VRM GPU,
VBIOS,
PCIe
и температуры.
Если найден неисправный
банк GDDR6 —
заменяем конкретную микросхему памяти.
Если повреждено питание —
ремонтируем VRM.
Если подтвержден внутренний
дефект видеочипа —
выполняем BGA-замену GPU.
Замена видеопамяти VRAM
Неисправность GDDR6
может проявляться
Code 43,
артефактами,
полосами,
цветными блоками,
черным экраном,
вылетами игр,
ошибками драйвера
или зависанием видеокарты.
Тестируем видеопамять
по банкам и каналам,
проверяем питание VRAM
и связь памяти с GPU.
При локальном дефекте
заменяем только неисправную
микросхему GDDR6,
после чего повторно тестируем
всю видеопамять
и видеокарту под нагрузкой.

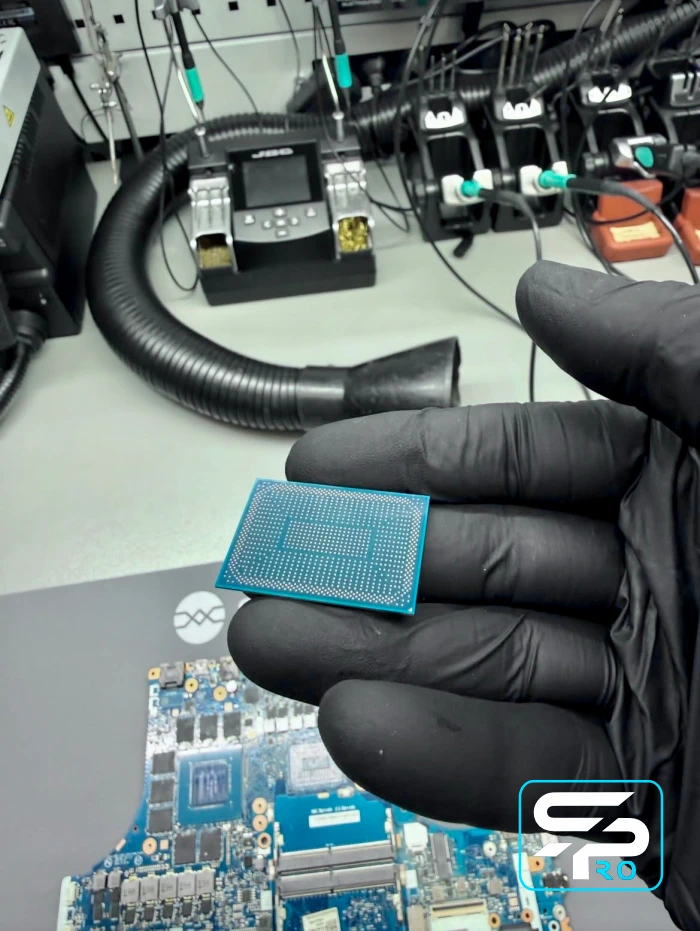

BGA-замена видеочипа GPU
В ROG,
TUF Gaming,
Vivobook Pro
и ProArt
дискретный NVIDIA GPU
распаян непосредственно
на материнской плате.
Перед заменой видеочипа проверяем VRM GPU,
GDDR6,
питание памяти,
VBIOS,
PCIe
и состояние BGA-площадки.
Это позволяет исключить
внешнюю неисправность,
которая могла бы повторно
повредить установленный GPU.
После подтверждения
внутреннего дефекта
демонтируем неисправный чип,
подготавливаем BGA-площадку
и устанавливаем исправный GPU
на профессиональной BGA-станции
с контролируемым термопрофилем.
После ремонта
проверяем PCIe,
VRAM,
NVIDIA Driver,
температуры
и стабильность GPU
под длительной нагрузкой.

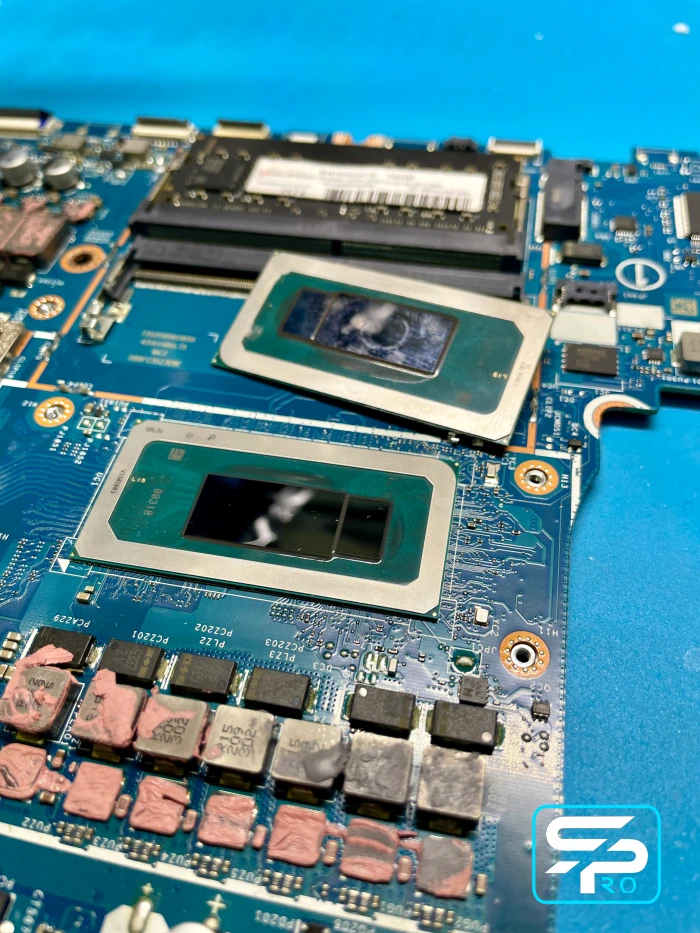

BGA-замена процессора CPU
Современные мобильные
Intel Core
и AMD Ryzen
распаяны на материнской плате.
Процессор включает
не только вычислительные ядра,
но также контроллер памяти,
PCIe,
iGPU
и другие системные блоки.
Поэтому неисправность CPU
может проявляться
отсутствием POST,
черным экраном,
BSOD / WHEA,
отказом одного канала RAM,
ошибками iGPU
или проблемами PCIe.
Перед заменой процессора проверяем VRM,
BIOS,
EC,
RAM,
GPU,
VRAM
и внешние сигнальные линии.
Если диагностика подтверждает
внутреннюю неисправность CPU,
выполняем BGA-замену процессора,
после чего проверяем
оба канала памяти,
iGPU,
PCIe,
Restart
и стабильность системы
под нагрузкой.
Диагностика каналов оперативной памяти
Признаки:
ноутбук запускается
только с одной планкой,
один SO-DIMM не работает, часть RAM не определяется,
после установки второго модуля
появляется черный экран
или BSOD.
Проверяем модули памяти,
оба SO-DIMM,
питание DDR4 / DDR5,
терминацию,
сигнальные линии,
BIOS
и контроллер памяти CPU.
После локализации
ремонтируем разъем,
восстанавливаем питание
или сигнальные линии RAM.
Если подтвержден внутренний
дефект контроллера памяти CPU —
выполняем BGA-замену процессора.
Синие экраны BSOD
- WHEA_UNCORRECTABLE_ERROR;
- CLOCK_WATCHDOG_TIMEOUT;
- MACHINE_CHECK_EXCEPTION;
- MEMORY_MANAGEMENT;
- SYSTEM_SERVICE_EXCEPTION;
- IRQL_NOT_LESS_OR_EQUAL;
- PAGE FAULT IN NONPAGED AREA;
- VIDEO_TDR_FAILURE;
- VIDEO MEMORY MANAGEMENT INTERNAL.
Код BSOD используем как диагностическую информацию,
но не как готовый диагноз.
Проверяем RAM,
CPU,
GPU,
VRAM,
SSD,
PCIe,
BIOS
и систему питания.
После выявления причины
ремонтируем именно неисправный узел:
RAM,
VRM,
BIOS,
PCIe,
VRAM,
SSD
или выполняем BGA-замену CPU / GPU,
если аппаратный дефект чипа подтвержден.
Ремонт VRM процессора и видеокарты
В игровых ROG
и TUF Gaming
CPU и NVIDIA GPU
используют мощные
многофазные преобразователи питания.
При их неисправности
ноутбук может не включаться,
выключаться под нагрузкой
или полностью уходить
в короткое замыкание.
Проверяем MOSFET / DrMOS,
PWM-контроллеры,
драйверы фаз,
дроссели,
цепи обратной связи
и выходные напряжения.
После определения
поврежденной фазы
заменяем неисправные компоненты,
восстанавливаем VRM
и проверяем безопасность
выходного напряжения.
Если пробой повредил CPU,
GPU
или VRAM,
после восстановления питания
ремонтируем или заменяем
поврежденный компонент.
Ремонт EC/KBC-контроллера
EC участвует
в последовательности включения,
работе кнопки питания,
зарядке,
клавиатуре,
вентиляторах
и системных управляющих сигналах.
Проверяем питание EC,
Reset,
Clock,
обмен с BIOS
и управляющие линии.
Если неисправность EC подтверждена,
восстанавливаем его цепи
или выполняем замену
и необходимые программные операции.
После ремонта проверяем
Power Sequence,
клавиатуру,
вентиляторы,
зарядку
и Sleep / Wake.
Компонентный ремонт материнской платы
Если в другом сервисе
поставили диагноз
«неисправна материнская плата»,
это не всегда означает,
что ее необходимо менять целиком.
SPRO.Technology выполняет
компонентный ремонт
оригинальных материнских плат:
- восстановление входного питания;
- ремонт VRM CPU / GPU;
- ремонт BIOS;
- ремонт и замена EC;
- ремонт RAM-каналов;
- ремонт PCIe;
- ремонт MUX / Hybrid Graphics;
- замена GDDR6 VRAM;
- BGA-замена CPU;
- BGA-замена NVIDIA GPU;
- ремонт USB-C;
- ремонт HDMI;
- восстановление сигнальных цепей;
- ремонт после короткого замыкания.
Компонентный BGA-ремонт игровых ноутбуков
Если диагностика
подтверждает внутренний дефект
процессора
или NVIDIA GPU,
в SPRO.Technology выполняем
профессиональную BGA-замену чипа.
Перед BGA-работой
обязательно проверяем
VRM,
питания,
BIOS,
RAM,
VRAM,
PCIe
и состояние BGA-площадки.
Это позволяет устранить
первопричину неисправности,
а не просто заменить чип
в потенциально неисправную плату.
После установки CPU / GPU
проверяем все связанные линии,
память,
PCIe,
графику,
температуры
и стабильность ноутбука
под длительной нагрузкой.
Восстановление после предыдущего ремонта
Принимаем сложные случаи
после предыдущих ремонтов:
- после прогрева CPU / GPU;
- после неудачной BGA-пайки;
- после замены VRAM;
- после ремонта VRM;
- после повреждения BGA-площадок;
- после неправильной прошивки BIOS;
- после короткого замыкания;
- после диагноза «только замена материнской платы».
Сначала оцениваем
состояние текстолита,
силовых линий,
BGA-площадок
и последствия предыдущего вмешательства.
После этого определяем,
можно ли надежно восстановить
оригинальную материнскую плату,
и выполняем необходимый ремонт.
Ремонт распаянной памяти LPDDR
На Zenbook,
Vivobook,
ROG Flow
и других тонких моделях
оперативная память
может быть распаяна непосредственно
на материнской плате.
Неисправность LPDDR
может вызывать:
- нет POST;
- черный экран;
- BSOD;
- MEMORY_MANAGEMENT;
- зависания;
- ошибки iGPU.
Диагностируем
микросхемы памяти,
их питания,
сигнальные линии
и Memory Controller CPU / SoC.
Профессиональная аппаратная диагностика
Основной принцип нашей работы —
не замена компонентов по симптомам,
а точное определение причины
с последующим профессиональным
устранением неисправности.
- фиксируем исходный симптом и историю неисправности;
- проводим аппаратную диагностику материнской платы;
- проверяем питания, Power Sequence и сигналы запуска;
- диагностируем BIOS, EC, RAM, CPU, GPU, VRAM и PCIe;
- локализуем неисправность до конкретного узла или компонента;
- восстанавливаем поврежденные силовые и сигнальные цепи;
- заменяем неисправные MOSFET, DrMOS, контроллеры, EC или VRAM;
- при подтвержденном внутреннем дефекте выполняем BGA-замену CPU / GPU;
- после ремонта повторно проверяем все связанные узлы;
- проводим холодные старты, Restart и продолжительные нагрузочные тесты.
Почему выбирают SPRO.Technology
BGA-замена CPU,
GPU,
PCH и других крупных компонентов
в SPRO.Technology выполняется
на профессиональном высокоточном
инфракрасном BGA-оборудовании
с контролируемым термопрофилем.
Процесс включает:
- предварительную аппаратную диагностику;
- подтверждение неисправности BGA-компонента;
- демонтаж по контролируемому термопрофилю;
- удаление старого припоя;
- очистку BGA-площадки;
- проверку pads под профессиональным микроскопом;
- восстановление повреждений при необходимости;
- установку исправного компонента;
- контроль правильности посадки;
- установку нового профессионального термоинтерфейса;
- полное послеремонтное тестирование.
Прогрев CPU или GPU
не используется как способ ремонта.
Проверка и стресс-тест после ремонта
Ремонт не заканчивается
в момент первого успешного включения.
После устранения неисправности
ноутбук проходит комплексную проверку.
- холодный запуск;
- многократное включение;
- Restart;
- Sleep / Wake;
- прохождение POST;
- CPU stress-test;
- тест RAM;
- тест iGPU;
- тест NVIDIA GPU;
- тест GDDR6 VRAM;
- проверка PCIe;
- проверка MUX / Hybrid Graphics;
- проверка HDMI / USB-C / DisplayPort;
- проверка зарядки;
- контроль температур CPU / GPU / VRM;
- продолжительный итоговый стресс-тест.
Приём ноутбуков по всей Украине
SPRO.Technology принимает
ноутбуки
на компонентный и BGA-ремонт
из разных городов Украины.
Особое направление лаборатории —
игровые ROG,
ROG Strix,
ROG Strix SCAR,
Zephyrus
и TUF Gaming,
где востребованы
ремонт материнской платы,
CPU,
GPU,
VRAM,
VRM,
BIOS,
EC
и сложная диагностика
неисправностей графической системы.
Преимущества SPRO.Technology
Если ноутбук
не включается,
показывает черный экран,
не проходит POST,
зависает,
перезагружается,
выдает BSOD,
не определяет NVIDIA GPU,
показывает Code 43
или имеет артефакты,
мы сначала устанавливаем
точную аппаратную причину неисправности.
После диагностики
выполняем необходимый ремонт:
восстанавливаем питание,
VRM,
BIOS,
EC,
RAM,
PCIe,
MUX,
заменяем неисправную GDDR6,
ремонтируем зарядные
и интерфейсные цепи.
Если подтвержден внутренний дефект GPU —
выполняем BGA-замену видеочипа.
Если подтвержден внутренний дефект CPU —
выполняем BGA-замену процессора.
Главная задача SPRO.Technology —
не просто определить,
какой узел может быть неисправен,
а найти реальную причину поломки,
профессионально устранить ее,
сохранить оригинальную материнскую плату
и подтвердить результат ремонта
полноценным тестированием.
