Lenovo Legion не включается после залития — диагностика материнской платы и решение

После попадания жидкости внутри материнской платы начинается процесс окисления контактов. Попытки повторного включения могут привести к короткому замыканию, выходу из строя процессора, видеокарты, мультиконтроллера EC и других дорогостоящих компонентов.

Поэтому после залития рекомендуется сразу отключить зарядное устройство и как можно быстрее обратиться в сервисный центр.

Диагностика Lenovo Legion после залития

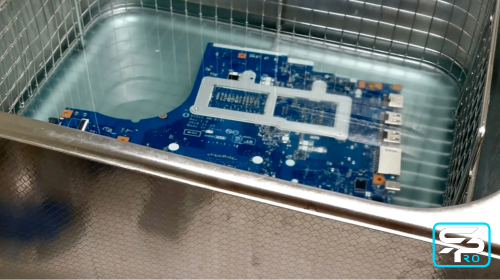

Первым этапом была выполнена полная разборка ноутбука. Материнская плата была демонтирована и помещена в профессиональную ультразвуковую ванну для удаления остатков жидкости, загрязнений и продуктов коррозии.

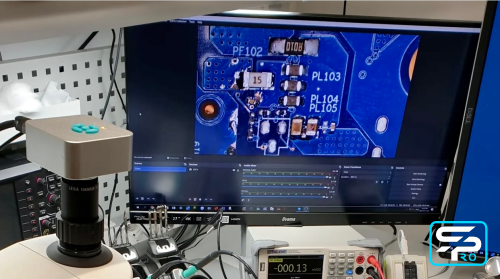

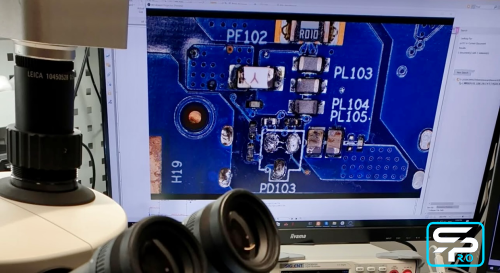

После очистки специалисты приступили к диагностике электронных компонентов. Проверка показала короткое замыкание по одной из линий питания материнской платы.

Поиск короткого замыкания

Для поиска неисправности использовался лабораторный блок питания с ограничением тока. После подачи безопасного напряжения тепловизор позволил быстро обнаружить участок локального нагрева.

Причиной короткого замыкания оказался неисправный керамический конденсатор, а также поврежденные ключи питания, которые вышли из строя после попадания жидкости.

Какие работы были выполнены

• Полная разборка ноутбука;

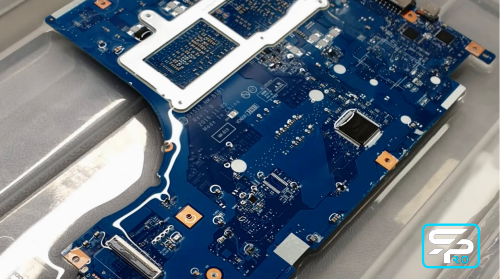

• Ультразвуковая очистка материнской платы;
• Удаление следов жидкости и коррозии;
• Диагностика короткого замыкания;
• Поиск неисправности с помощью лабораторного блока питания;
• Контроль тепловизором;

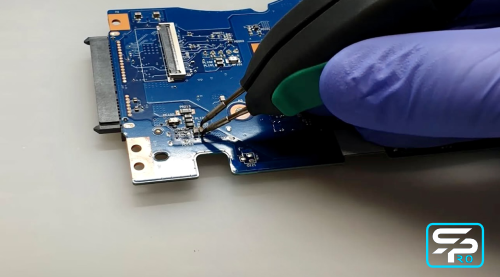

• Замена керамического конденсатора;
• Замена ключей питания;
• Проверка всех линий питания;
• Полное тестирование ноутбука.

Что делать, если залили Legion

• Немедленно выключить ноутбук;
• Отключить зарядное устройство;
• Не пытаться включать его повторно;
• Не сушить феном;
• Не разбирать без опыта;
• Как можно быстрее обратиться в сервисный центр.

Какие жидкости наиболее опасны

Наибольшую опасность представляют сладкие напитки, кофе, чай, газированные напитки, алкоголь, соки и другие жидкости, которые после высыхания оставляют токопроводящие отложения и ускоряют коррозию компонентов.

Решение после залития Legion — восстановление материнской платы

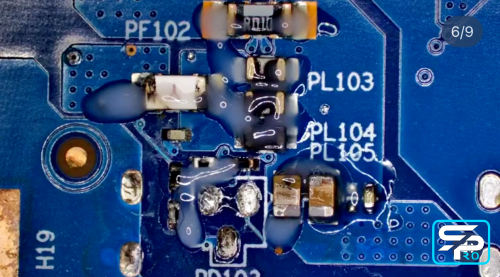

После попадания жидкости ноутбук перестал корректно включаться. Диагностика материнской платы выявила следы жидкости, коррозию и повреждение компонентов силовых цепей питания.

Для точной локализации короткого замыкания использовали лабораторный блок питания и тепловизор. После определения поврежденного участка неисправные компоненты были заменены на исправные.

Какие работы были выполнены

• полная разборка ноутбука;
• ультразвуковая очистка материнской платы;
• удаление следов жидкости и коррозии;
• диагностика короткого замыкания;
• поиск неисправного участка с помощью лабораторного блока питания;
• контроль нагрева компонентов тепловизором;
• замена неисправного керамического конденсатора;
• замена поврежденных ключей питания MOSFET;
• проверка всех основных линий питания;
• полное тестирование ноутбука после ремонта.

Результат ремонта

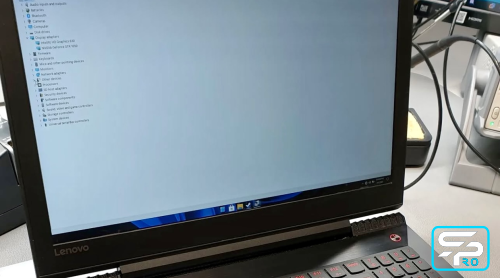

После замены неисправного керамического конденсатора и силовых ключей короткое замыкание было устранено. Основные напряжения материнской платы восстановились, Legion начал нормально включаться и проходить POST.

После сборки ноутбук прошел нагрузочное тестирование. Питания работают стабильно, повторных отключений и короткого замыкания нет.

Проблема: Legion не включался после попадания жидкости.

Неисправность: коррозия, пробитый керамический конденсатор и поврежденные элементы силовой цепи питания.

Решение: ультразвуковая очистка материнской платы, устранение коррозии, замена конденсатора и неисправных MOSFET.

Результат: короткое замыкание устранено, питание восстановлено, ноутбук снова стабильно включается и работает под нагрузкой.

Какие модели Lenovo Legion чаще сталкиваются с данной неисправностью

• Legion 5 15ACH6;
• Legion 5 15ARH7;
• Legion 5 15IAH7;
• Legion 5 Pro 16ACH6H;
• Legion 5 Pro 16ARH7H;
• Legion 5 Pro 16IAH7H;
• Legion 7 16ACHG6;
• Legion 7 16ARHA7;
• Legion Slim 5;
• Legion Slim 7.

Результат ремонта

После замены поврежденных компонентов, проверки всех линий питания и полного тестирования ноутбук Lenovo Legion успешно включился. Зарядка аккумулятора восстановилась, короткое замыкание полностью устранено, все функции ноутбука работают корректно.

Ноутбук успешно восстановлен и выдан владельцу.
