Нет изображения на Lenovo Legion Slim 7 — диагностика черного экрана и решение

Основные симптомы неисправности

• Ноутбук включается;
• Клавиатура светится и меняет цвета;
• Вентиляторы работают;
• Экран остается черным;
• Нет логотипа Lenovo Legion;
• Ноутбук не проходит инициализацию.

Диагностика материнской платы

Во время диагностики было установлено, что процессор не формирует необходимые сигналы готовности, из-за чего не снимаются сигналы SLP (Sleep) и система не может завершить процедуру запуска.

Перед заменой дорогостоящего процессора необходимо убедиться, что причиной является именно неисправность кристалла, а не нарушение BGA-контактов между процессором и материнской платой.

Восстановление контактной группы процессора

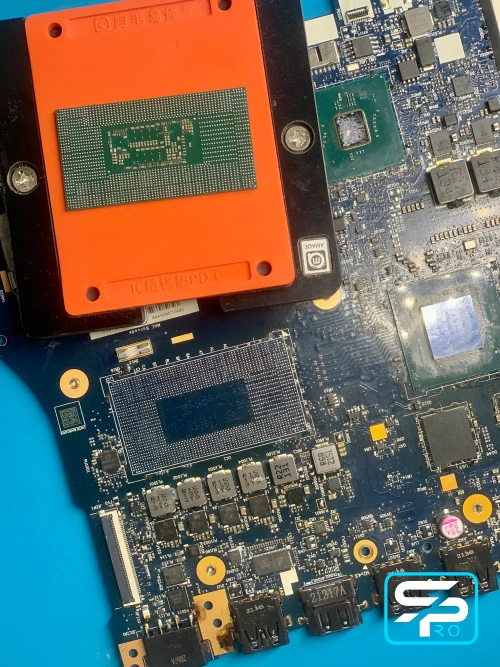

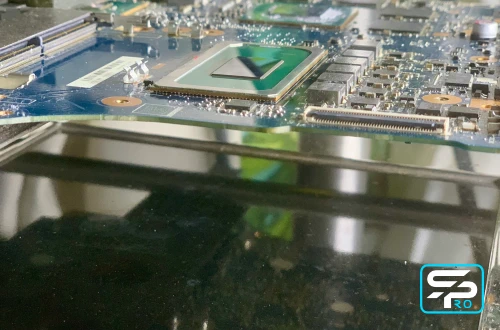

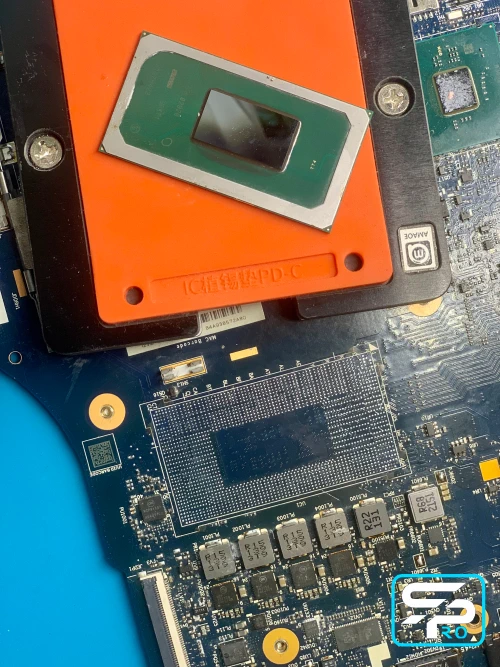

Работы выполнялись на профессиональной инфракрасной BGA-станции. После демонтажа процессора визуально был обнаружен отрыв нескольких контактных площадок (BGA-шаров), что подтверждало нарушение соединения между процессором и платой.

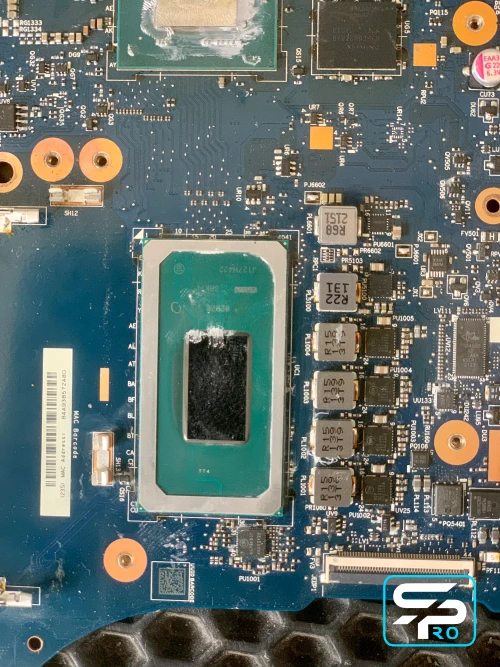

Был полностью удален заводской компаунд, очищены контактные площадки процессора и материнской платы, после чего процессор получил новую контактную группу. Для установки использовался профессиональный флюс ERSA, обеспечивающий качественное формирование BGA-соединений.

Какие работы были выполнены

• Комплексная диагностика материнской платы;
• Проверка сигналов запуска процессора;
• Демонтаж процессора;
• Удаление заводского компаунда;
• Очистка контактных площадок процессора и платы;
• Реболл процессора с установкой новых BGA-шаров;

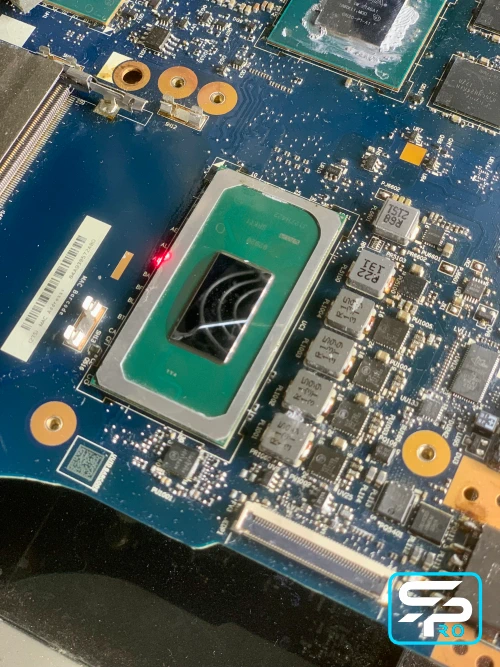

• Монтаж процессора с использованием профессионального флюса ERSA;
• Установка фазового термоинтерфейса PTM7950;
• Полное стресс-тестирование ноутбука.

Почему происходит отрыв BGA-контактов

Основными причинами являются постоянные перепады температур, интенсивная игровая нагрузка, многолетняя эксплуатация, механические нагрузки на корпус и естественная усталость бессвинцового припоя.

При потере контакта процессор перестает корректно запускаться, из-за чего ноутбук включается внешне, но изображение отсутствует.

Какие модели Lenovo мы ремонтируем

• Legion Slim 5;
• Legion Slim 7;
• Legion 5;
• Legion 5 Pro;
• Legion Pro 5;
• Legion Pro 7;
• LOQ 15;
• LOQ 16.

Решение проблемы Lenovo Legion Slim 7 — реболл процессора

Диагностика материнской платы показала нарушение BGA-контакта процессора. Из-за нестабильного соединения Lenovo Legion Slim 7 включался, но не проходил нормальную инициализацию и оставался с черным экраном без изображения.

После подтверждения неисправности было принято решение выполнить профессиональный реболл процессора. Ремонт проводил мастер BGA-лаборатории компании SPRO.Technology.

Какие работы были выполнены

• комплексная диагностика материнской платы;
• проверка сигналов запуска процессора;
• демонтаж процессора на профессиональном BGA-оборудовании;
• аккуратное удаление заводского компаунда;
• очистка контактных площадок процессора и материнской платы;
• реболл процессора с установкой новых BGA-шаров;
• монтаж процессора с использованием профессионального флюса ERSA;
• установка фазопереходного термоинтерфейса PTM7950;
• полное стресс-тестирование ноутбука.

Результат ремонта Lenovo Legion Slim 7

После реболла процессора ноутбук успешно прошел инициализацию, появилось изображение и восстановился нормальный запуск системы.

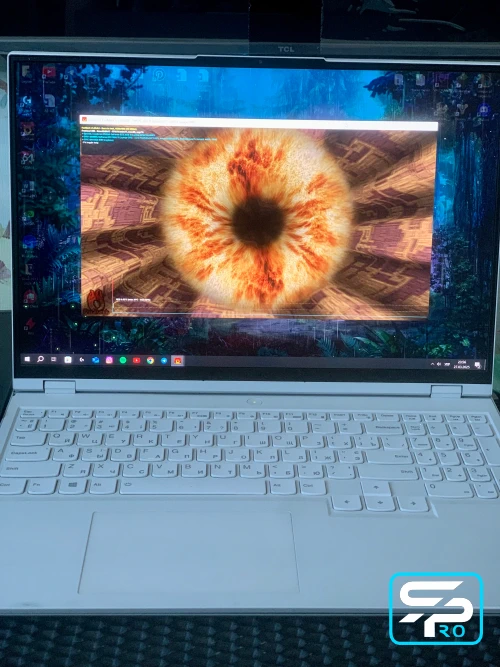

После установки PTM7950 Lenovo Legion Slim 7 прошел длительное стресс-тестирование. Ноутбук стабильно работает под нагрузкой, повторного черного экрана и проблем с запуском не наблюдается.

Проблема: Lenovo Legion Slim 7 включался, но экран оставался черным и изображение отсутствовало.

Неисправность: нарушение BGA-контакта процессора.

Решение: профессиональный реболл процессора с полной заменой BGA-шаров и повторным монтажом CPU.

Результат: изображение восстановлено, ноутбук стабильно запускается и успешно работает под нагрузкой.

Ремонт выполнил: мастер BGA-лаборатории компании SPRO.Technology.

Результат ремонта

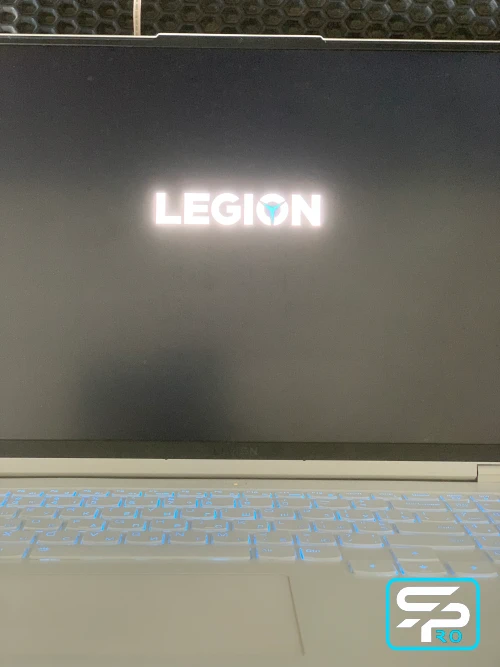

После восстановления BGA-контактов процессора ноутбук успешно завершил инициализацию, появилось изображение и логотип Lenovo Legion. Затем был установлен новый термоинтерфейс с фазовым переходом PTM7950 и выполнено длительное стресс-тестирование.

Все проверки пройдены успешно, температуры находятся в пределах нормы, ноутбук работает стабильно и полностью восстановлен. Устройство успешно отремонтировано и выдано владельцу.
