Ремонт Lenovo Legion 5 15IAH7 и 15ARH7: не включаются или черный экран

Legion 5 15IAH7 построен на мобильной платформе Intel 12 поколения. В различных конфигурациях устанавливаются:

• Intel Core i5-12450H;
• Intel Core i5-12500H;
• Intel Core i7-12700H;
• NVIDIA GeForce RTX 3050 Laptop GPU 4GB GDDR6;
• NVIDIA GeForce RTX 3050 Ti Laptop GPU 4GB GDDR6;
• DDR5-4800;
• NVMe PCIe SSD.

Платформа выполнена как Intel SoC, поэтому отдельного классического PCH, как на некоторых предыдущих поколениях Intel, здесь нет.

При отсутствии POST на 15IAH7 диагностируем:

• Intel Core CPU;
• System Agent;
• контроллер DDR5;
• Intel UHD / Iris Xe Graphics;
• Intel ME / firmware платформы;
• DDR5;
• RTX 3050 / RTX 3050 Ti;
• GDDR6;
• VRM CPU / GPU;
• BIOS;
• EC;
• PCIe;
• RESET и тактовые сигналы.

Замена AMD Ryzen 6000 серии

Legion 5 15ARH7 построен на AMD Ryzen 6000. В зависимости от комплектации используются:

• AMD Ryzen 5 6600H + Radeon 660M;
• AMD Ryzen 7 6800H + Radeon 680M;
• NVIDIA GeForce RTX 3050 Laptop GPU 4GB GDDR6;
• NVIDIA GeForce RTX 3050 Ti Laptop GPU 4GB GDDR6;
• DDR5-4800;
• NVMe PCIe SSD.

15ARH7 является AMD SoC-платформой, отдельного PCH здесь нет.

Контроллер DDR5, Radeon iGPU, PCIe и другие системные блоки связаны непосредственно с AMD Ryzen / SoC.

Поэтому при неисправности процессора симптомом может быть не только полный отказ CPU, но и:

• отсутствие POST;
• черный экран;
• неработающий канал DDR5;
• проблемы Radeon iGPU;
• ошибки PCIe;
• проблемы NVMe;
• зависания;
• BSOD / WHEA.

Индикаторы есть, но нет POST и запуска

В SPRO.Technology решаем проблему, когда Legion 5 15IAH7 реагирует на подключение блока питания, горит индикатор питания или зарядки, но ноутбук не проходит POST и не загружается.

В некоторых случаях вентиляторы и подсветка клавиатуры вообще не запускаются, хотя основные дежурные напряжения присутствуют.

Такой симптом может быть связан с:

• BIOS;
• EC;
• CPU;
• DDR5;
• VRM CPU;
• Intel ME;
• отсутствием системного RESET;
• ошибкой тактовой генерации;
• неправильной последовательностью вторичных питаний.

Диагностику начинаем не с замены процессора, а с определения, на каком именно этапе останавливается последовательность запуска.

После локализации восстанавливаем BIOS, ремонтируем VRM, DDR5, управляющие цепи, заменяем и программируем EC либо выполняем BGA-замену CPU, если подтверждена его внутренняя неисправность.

Вентиляторы работают, клавиатура светится, но экран черный

Один из важных сценариев Legion 5 15ARH7 — ноутбук включается, вентиляторы вращаются, подсветка клавиатуры работает, индикатор питания горит, но логотип Lenovo не появляется.

Иногда через 15–30 секунд ноутбук самостоятельно выключается.

При таком поведении в SPRO.Technology определяем, проходит ли инициализация:

• AMD Ryzen / SoC;
• DDR5;
• Radeon iGPU;
• NVIDIA RTX;
• VRAM;
• BIOS;
• EC;
• VRM CPU;
• RESET / CLK.

Работа вентиляторов и клавиатуры не означает успешное прохождение POST.

После диагностики выполняем ремонт BIOS, DDR5, VRM, EC, управляющих цепей или BGA-замену Ryzen / NVIDIA GPU при подтвержденном повреждении.

После обновления перестал включаться

В SPRO.Technology восстанавливаем Legion 5 15IAH7 / 15ARH7, которые перестали запускаться после:

• обновления BIOS;
• Lenovo Vantage;
• системного firmware update;
• Windows Update;
• прерванного обновления;
• неудачного BIOS Recovery.

После сбоя ноутбук может:

• оставаться с черным экраном;
• не проходить POST;
• циклически включаться;
• полностью перестать реагировать на кнопку;
• не показывать индикатор зарядки;
• не завершать инициализацию DDR5.

При таком симптоме не предполагаем автоматически, что неисправность только программная.

Проверяем:

• SPI BIOS;
• EC;
• дежурные питания;
• последовательность запуска;
• CPU / SoC;
• DDR5;
• RESET;
• CLK;
• VRM.

Если аппаратная часть исправна, восстанавливаем BIOS непосредственно программатором.

Если обновление только совпало с аппаратным отказом, диагностика позволяет определить реальный поврежденный компонент.

Восстановление BIOS

Повреждение BIOS может приводить к:

• черному экрану;
• отсутствию POST;
• циклическому старту;
• долгой инициализации;
• проблемам после Restart;
• неправильной инициализации NVIDIA;
• ошибкам DDR5;
• проблемам NVMe / PCIe.

В SPRO.Technology выполняем:

• считывание оригинального SPI Dump;
• анализ структуры прошивки;
• подготовку корректного BIOS;
• программирование SPI Flash;
• Verify;
• контроль первого POST;
• тест холодного запуска и Restart.

Если сама SPI Flash не проходит стабильное чтение, запись или Verify, заменяем микросхему BIOS и программируем ее корректным содержимым.

Черный экран под нагрузкой

В SPRO.Technology решаем неисправность, когда 15IAH7 нормально работает при небольшой нагрузке, но при запуске тяжелой игры, рендеринга или другой нагрузки получает черный экран, зависание или потерю изображения.

Такое поведение может быть связано с:

• RTX 3050 / RTX 3050 Ti;
• GDDR6;
• VRM GPU;
• VRM CPU;
• CPU;
• DDR5;
• перегревом;
• нестабильным PCIe;
• BIOS;
• драйвером.

Сначала исключаем программную причину, после чего тестируем GPU, VRAM, CPU, DDR5 и силовые преобразователи под реальной нагрузкой.

Если обнаружена нестабильность VRM — ремонтируем силовую часть. При повреждении VRAM — заменяем неисправную GDDR6. При внутренней неисправности GPU — выполняем BGA-замену NVIDIA.

Черный экран после переключения Hybrid / NVIDIA

15IAH7 / 15ARH7 используют встроенную графику процессора и дискретную NVIDIA.

Если изображение пропадает при переключении графического режима, после установки драйвера NVIDIA или при переходе на дискретную графику, диагностируем:

• Intel / Radeon iGPU;
• NVIDIA RTX;
• MUX / дисплейную коммутацию;
• BIOS;
• EC;
• PCIe;
• питания GPU;
• eDP.

После локализации восстанавливаем BIOS, ремонтируем графическую коммутацию, VRM, PCIe либо BGA GPU.

Code 43 — RTX 3050 / RTX 3050 Ti

Code 43 не является готовым диагнозом видеочипа.

Причина может находиться в:

• NVIDIA GPU;
• GDDR6 VRAM;
• VRM GPU;
• PCIe;
• BIOS;
• графической инициализации;
• драйвере.

В SPRO.Technology сначала тестируем графическую подсистему.

После диагностики:

• при неисправности GDDR6 — заменяем VRAM;
• при повреждении VRM — ремонтируем питание GPU;
• при проблеме BIOS — восстанавливаем прошивку;
• при внутренней неисправности GPU — выполняем BGA-замену NVIDIA.

Не видит NVIDIA RTX

Если RTX 3050 / RTX 3050 Ti полностью отсутствует в диспетчере устройств, это еще не означает, что GPU необходимо сразу менять.

Проверяем:

• GPU CORE;
• питания GDDR6;
• вспомогательные напряжения GPU;
• VRM;
• PCIe;
• RESET GPU;
• тактовые сигналы;
• BIOS;
• управляющие сигналы включения NVIDIA.

После определения причины ремонтируем VRM / PCIe / BIOS или выполняем BGA-замену GPU.

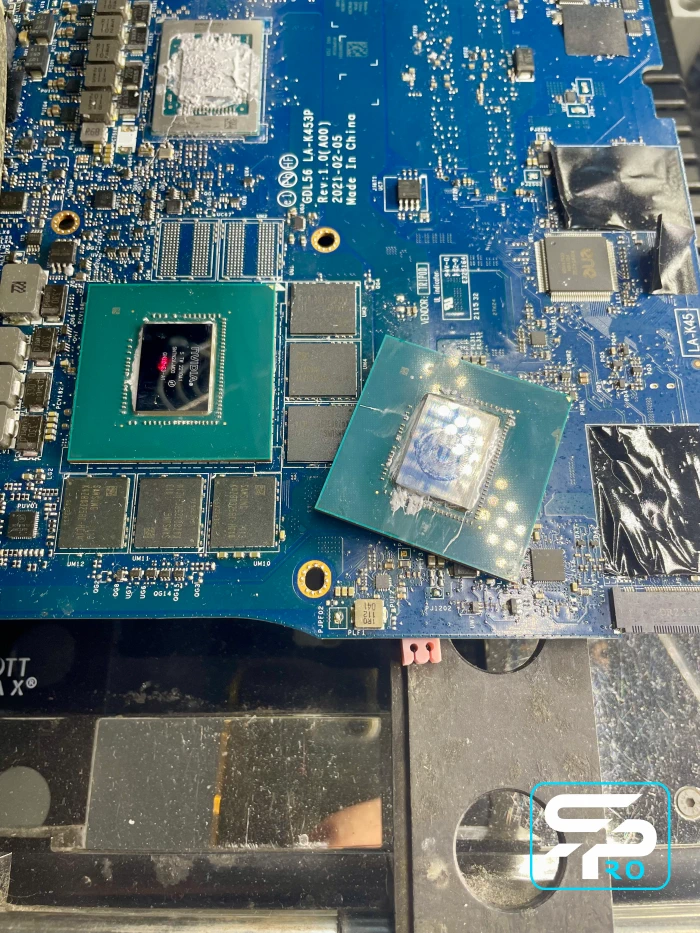

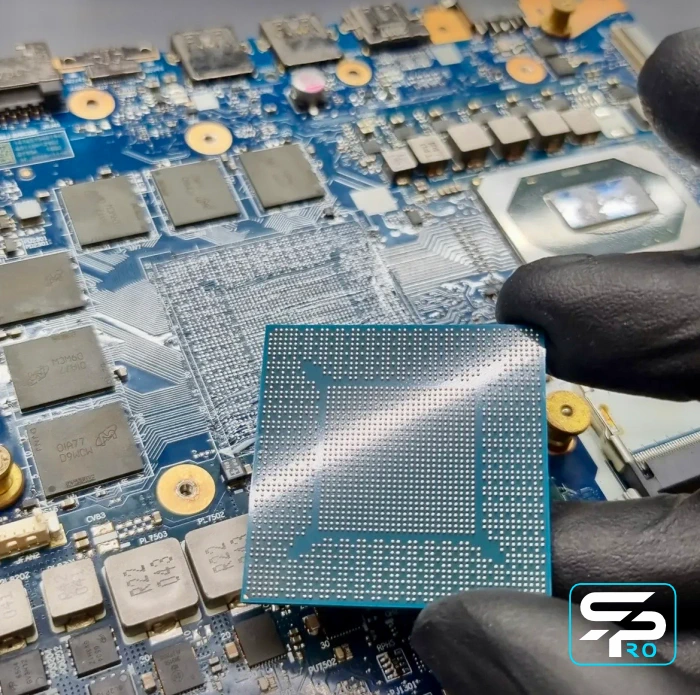

Замена RTX 3050

RTX 3050 Laptop GPU распаян непосредственно на материнской плате и является BGA-компонентом.

Перед заменой GPU обязательно исключаем:

• GDDR6;
• VRM;
• PCIe;
• BIOS;
• графическую коммутацию;
• программную неисправность.

Если диагностикой подтверждено внутреннее повреждение видеочипа, SPRO.Technology выполняет профессиональную BGA-замену RTX 3050.

Замена RTX 3050 Ti

При неисправности RTX 3050 Ti могут появляться:

• Code 43;
• артефакты;
• черный экран после установки драйвера;
• зависания под нагрузкой;
• вылеты игр;
• полное отсутствие NVIDIA.

Сначала тестируем сам GPU, 4GB GDDR6, VRM и PCIe.

Если неисправен видеочип — выполняется BGA-замена RTX 3050 Ti. Если неисправна только VRAM — меняем память без ненужной замены GPU.

Артефакты — GPU или GDDR6

Артефакты могут выглядеть как:

• цветные квадраты;
• полосы;
• битые текстуры;
• мерцание;
• искажение изображения;
• зависание картинки под нагрузкой.

Причиной может быть как NVIDIA GPU, так и отдельная микросхема GDDR6.

В SPRO.Technology выполняем тестирование видеопамяти, определяем неисправный банк и только после этого принимаем решение о ремонте.

Замена GDDR6 VRAM

Если поврежден один или несколько банков VRAM, весь видеочип менять не требуется, когда сам GPU исправен.

Выполняем:

• диагностику всей видеопамяти;
• локализацию неисправного банка;
• демонтаж GDDR6;
• очистку BGA-площадки;
• установку исправной микросхемы памяти;
• повторный тест VRAM;
• стресс-тест GPU.

Неисправность VRM GPU

Черный экран под нагрузкой, Code 43, исчезновение NVIDIA или полный отказ GPU может быть связан с силовой частью видеокарты.

Диагностируем:

• DrMOS;
• MOSFET;
• PWM-контроллер;
• GPU CORE;
• питания VRAM;
• вспомогательные линии NVIDIA;
• пульсации под нагрузкой.

При повреждении VRM восстанавливаем силовую часть и обязательно проверяем GPU на вторичное повреждение.

Пробой VRM CPU

При неисправности VRM процессора Legion может:

• не включаться;
• не проходить POST;
• циклически запускаться;
• зависать;
• показывать BSOD / WHEA;
• получать короткое замыкание по питанию CPU.

Проверяем фазы питания, DrMOS, PWM, CPU CORE, SoC / System Agent и управляющие сигналы.

После серьезного пробоя VRM обязательно диагностируем сам процессор, так как повреждение силовой части может вызвать вторичный отказ CPU.

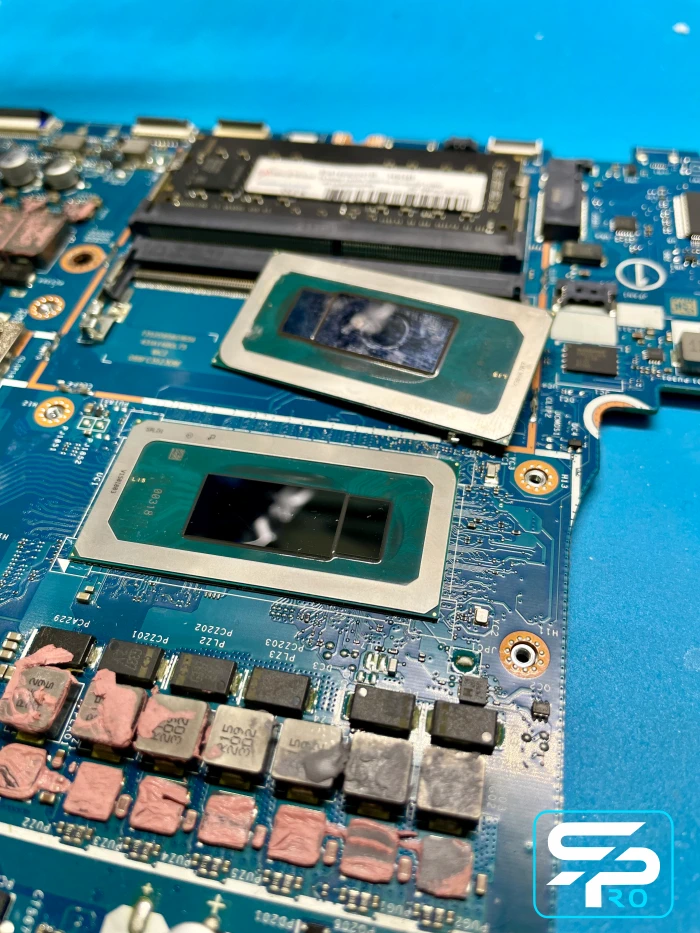

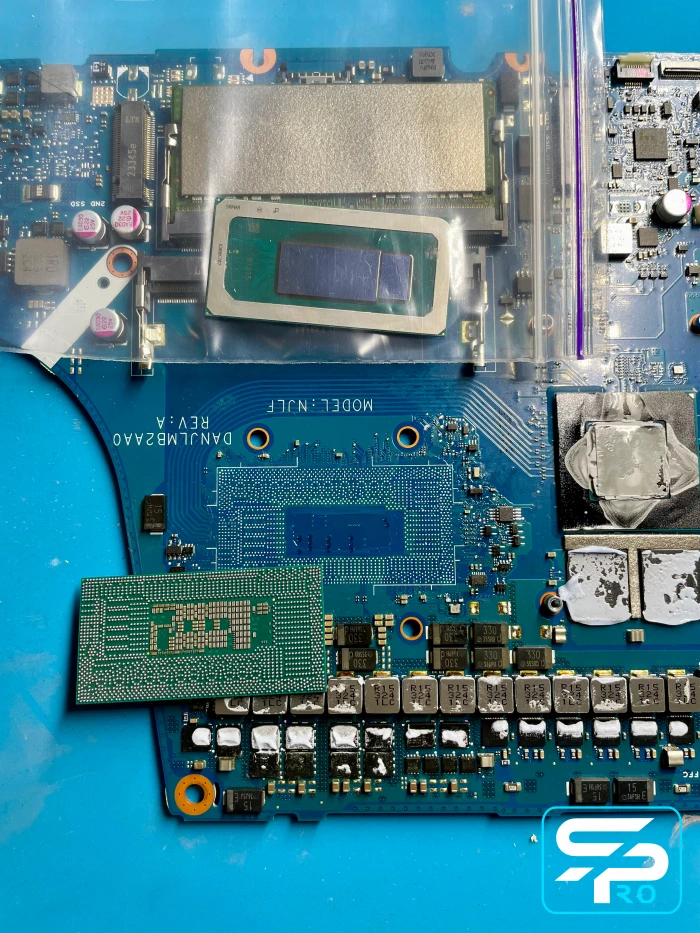

Замена Intel Core i5-12450H / i5-12500H

Intel Core i5-12450H и Core i5-12500H распаяны непосредственно на материнской плате.

При проблемах CPU могут наблюдаться:

• нет POST;
• черный экран;
• ошибки DDR5;
• не работает один канал памяти;
• проблемы iGPU;
• зависания;
• BSOD;
• нестабильность PCIe.

Перед заменой исключаем BIOS, DDR5, VRM, EC и другие внешние причины.

При подтвержденной внутренней неисправности выполняем профессиональную BGA-замену Intel Core.

Замена Intel Core i7-12700H

При диагностике Core i7-12700H проверяем:

• CPU CORE;
• System Agent;
• контроллер DDR5;
• Intel Iris Xe;
• PCIe;
• VRM;
• BIOS / Intel ME;
• RESET / CLK.

CPU не меняется только потому, что ноутбук показывает черный экран.

BGA-замена i7-12700H выполняется только после подтверждения внутреннего повреждения процессора.

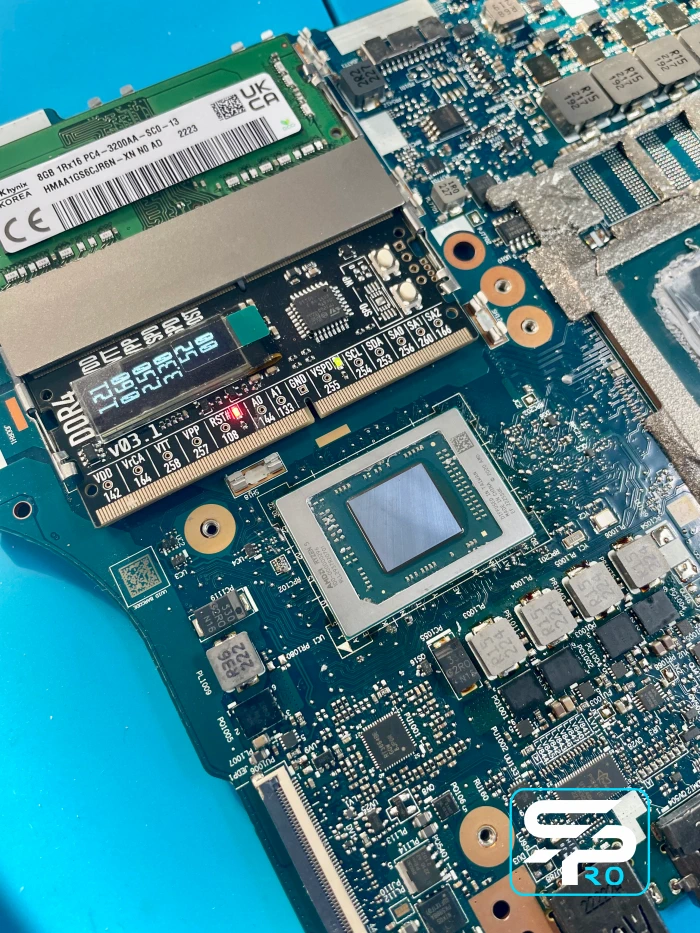

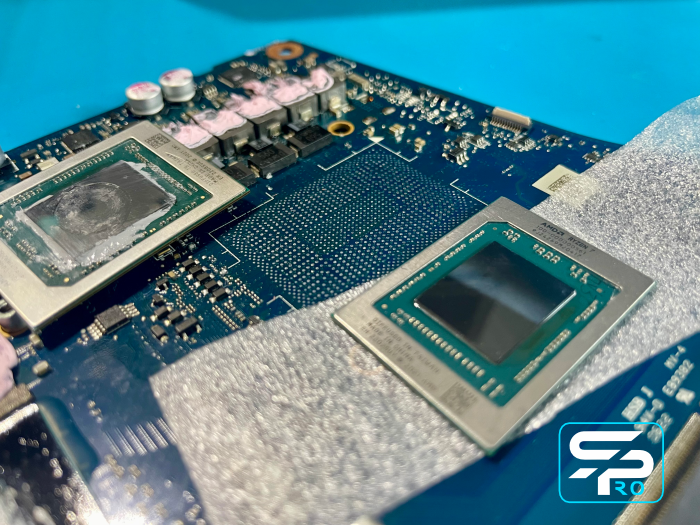

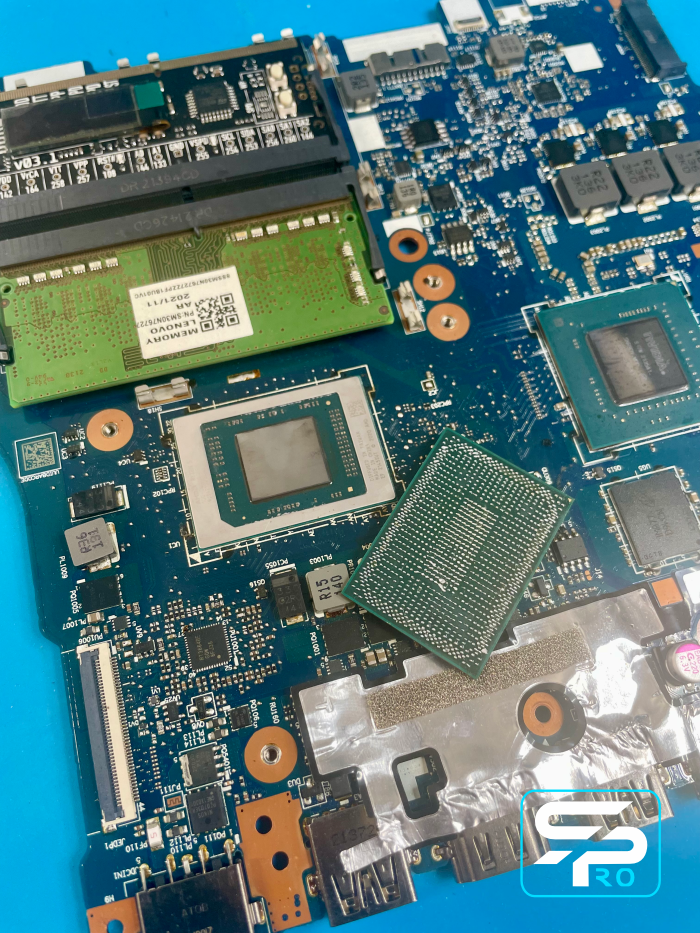

Замена Ryzen 5 6600H

Ryzen 5 6600H включает CPU, контроллер DDR5, Radeon 660M, SoC и PCIe-контроллеры.

Его неисправность может вызывать разные внешне не связанные симптомы:

• отсутствие POST;
• черный экран;
• ошибки DDR5;
• проблемы Radeon 660M;
• нестабильность NVMe / PCIe;
• зависания;
• BSOD / WHEA.

После исключения внешних причин при подтвержденном повреждении выполняется BGA-замена Ryzen 5 6600H.

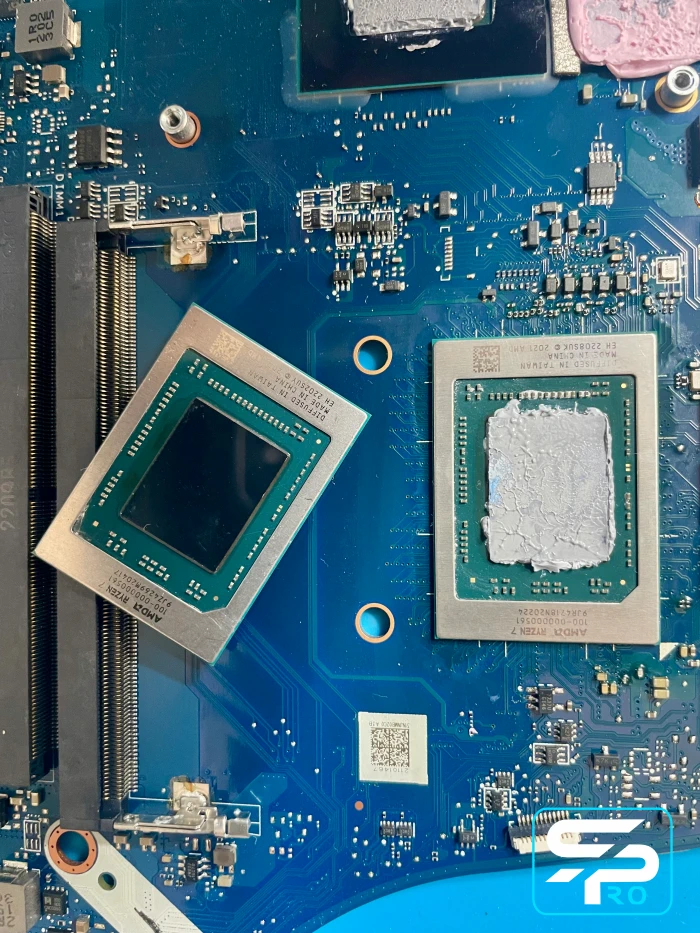

Замена Ryzen 7 6800H

Перед BGA-заменой Ryzen 7 6800H диагностируем:

• DDR5;
• Radeon 680M;
• SoC;
• PCIe;
• VRM CPU;
• BIOS;
• EC;
• RESET / CLK.

Если неисправность находится внутри процессора, SPRO.Technology выполняет профессиональную BGA-замену Ryzen 7 6800H с последующим тестированием CPU, DDR5 и Radeon iGPU.

Не видит один канал DDR5

Если ноутбук работает только с одним модулем памяти, один слот не определяется или установка второго модуля приводит к черному экрану, причиной может быть:

• неисправный модуль DDR5;
• SO-DIMM;
• питание памяти;
• сигнальные линии;
• BIOS;
• BGA-контакт CPU;
• контроллер памяти внутри процессора.

Сначала диагностируем модули, слоты, питания и линии DDR5.

Если подтверждено повреждение контроллера памяти CPU, решением является BGA-замена процессора.

Черный экран после замены DDR5

После установки новой памяти платформа может выполнять Memory Training, поэтому кратковременный черный экран не всегда является неисправностью.

Если ноутбук не выходит на POST, диагностируем:

• совместимость DDR5;
• оба SO-DIMM;
• питания RAM;
• BIOS;
• CPU Memory Controller.

Неисправный CPU не диагностируется только по факту черного экрана после установки RAM.

Не определяет второй NVMe SSD

Если один M.2 слот работает, а второй SSD не определяется в BIOS или Windows, сначала исключаем сам накопитель и программную конфигурацию.

Аппаратно диагностируем:

• питание M.2;
• разъем;
• PCIe-линии;
• компоненты согласования;
• BIOS;
• CPU / SoC PCIe-контроллер.

После локализации восстанавливаем питание, PCIe-цепи, BIOS или соответствующий аппаратный узел.

Зависает и показывает BSOD

При зависаниях сначала исключаем Windows, драйверы, DDR5 и NVMe SSD.

Если проблема аппаратная, диагностируем:

• CPU;
• DDR5;
• VRM CPU;
• GPU;
• GDDR6;
• VRM GPU;
• PCIe;
• BIOS.

При диагностике учитываем ошибки:

• WHEA_UNCORRECTABLE_ERROR;
• CLOCK_WATCHDOG_TIMEOUT;
• MACHINE_CHECK_EXCEPTION;
• MEMORY_MANAGEMENT;
• SYSTEM_SERVICE_EXCEPTION;
• IRQL_NOT_LESS_OR_EQUAL;
• VIDEO_TDR_FAILURE;
• VIDEO MEMORY MANAGEMENT INTERNAL;
• VIDEO SCHEDULER INTERNAL ERROR.

Название BSOD не является диагнозом. Поэтому процессор, GPU или память не меняются без аппаратного подтверждения.

Реболл CPU / GPU

Реболл не является универсальным способом ремонта черного экрана, Code 43 или отсутствия POST.

Он применяется только тогда, когда диагностикой подтверждено нарушение BGA-контакта, а сам кристалл остается исправным.

Если повреждение находится внутри CPU или GPU, правильным решением является замена BGA-компонента, а не повторный прогрев или бессмысленный реболл.

Профессиональная BGA замена CPU / GPU

В SPRO.Technology BGA-ремонт Legion выполняется на профессиональном высокоточном оборудовании с контролируемым термопрофилем.

При замене CPU или GPU:

• материнская плата устанавливается на профессиональную BGA-станцию;
• контролируется температурный профиль;
• неисправный BGA-компонент демонтируется;
• удаляется старый припой;
• BGA-площадка очищается;
• контакты проверяются под профессиональным микроскопом;
• при необходимости восстанавливаются поврежденные площадки и проводники;
• устанавливается исправный CPU или GPU;
• контролируется качество посадки BGA;
• устанавливается новый профессиональный термоинтерфейс;
• проводится полное послеремонтное тестирование.

Мы не используем прогрев как способ ремонта. Для сложного BGA-восстановления важны правильный термопрофиль, контроль платы и точная диагностика до демонтажа дорогостоящего компонента.

Восстановление BGA-площадки

Если ноутбук уже ремонтировался и после предыдущего BGA-вмешательства повреждены контактные площадки, SPRO.Technology выполняет восстановление материнской платы.

Под микроскопом проверяем:

• оторванные BGA pads;
• поврежденные переходные отверстия;
• линии под CPU / GPU;
• замыкания между площадками;
• повреждения текстолита.

При технической возможности восстанавливаем контакты и сохраняем оригинальную материнскую плату.

Диагностика в SPRO.Technology

Для сложной диагностики используем:

• профессиональный осциллограф;
• лабораторный источник питания;
• тепловизор;
• 4K-микроскоп;
• POST-диагностику;
• программаторы BIOS / EC;
• тестирование DDR5;
• диагностику CPU / SoC;
• тестирование NVIDIA GPU;
• тесты GDDR6 VRAM;
• контроль VRM под нагрузкой;
• профессиональную инфракрасную BGA-станцию.

Такой подход позволяет найти реальную неисправность и не менять дорогостоящий CPU или GPU методом предположения.

Проверка после ремонта

После компонентного или BGA-ремонта обязательно проверяем:

• холодный старт;
• повторный Restart;
• прохождение POST;
• BIOS;
• CPU;
• оба канала DDR5;
• Intel / Radeon iGPU;
• NVIDIA RTX;
• GDDR6 VRAM;
• PCIe;
• оба NVMe;
• USB / USB-C;
• HDMI;
• зарядку;
• клавиатуру;
• вентиляторы;
• систему охлаждения.

Финальный этап — продолжительный стресс-тест CPU, GPU и VRAM с контролем температур, частот, питаний и стабильности системы.
