Ремонт Lenovo Legion 5 15IMH05 и 15ARH05: не включаются или черный экран

Legion 5 15IMH05 — игровой ноутбук поколения Intel Comet Lake-H, который выпускался с процессорами Intel Core i5-10300H и Intel Core i7-10750H. В зависимости от комплектации устанавливались NVIDIA GeForce GTX 1650 или GTX 1650 Ti с памятью GDDR6.

В SPRO.Technology выполняем компонентный ремонт материнских плат Legion 5 15IMH05. Не предлагаем замену всей платы только по симптому: сначала локализуем неисправность до конкретного узла — CPU, GPU, VRAM, VRM, BIOS, EC, DDR4, питание, видеотракт или периферийные цепи.

Ремонт Legion 5 15ARH05

Legion 5 15ARH05 — игровой ноутбук поколения Intel Comet Lake-H, который выпускался с процессорами AMD Ryzen 5 4600H и AMD Ryzen 7 4800H. В зависимости от комплектации устанавливались NVIDIA GeForce GTX 1650 или GTX 1650 Ti с памятью GDDR6.

В SPRO.Technology выполняем компонентный ремонт материнских плат Legion 5 15ARH05. Не предлагаем замену всей платы только по симптому: сначала локализуем неисправность до конкретного узла — CPU, GPU, VRAM, VRM, BIOS, EC, DDR4, питание, видеотракт или периферийные цепи.

Типичные неисправности

• Legion 5 15IMH05/15ARH05 не включается;
• горит кнопка питания, но ноутбук не запускается;
• есть подсветка клавиатуры, но нет изображения;
• черный экран сразу после включения;
• экран гаснет через несколько минут работы;
• подсветка матрицы есть, но изображения нет;
• ноутбук зависает намертво;
• после зависания перестает нормально включаться;
• не запускается после Restart;
• циклически включается и выключается;
• не проходит POST;
• зависает при загрузке Windows;
• перезагружается под нагрузкой;
• выключается во время игры;
• появляется BSOD;
• GTX 1650 не определяется;
• GTX 1650 Ti не определяется;
• дискретная видеокарта пропадает после перезагрузки;
• Code 43 у NVIDIA GeForce;
• артефакты изображения;
• ошибки видеопамяти GDDR6;
• черный экран при загрузке драйвера NVIDIA;
• ноутбук работает на Intel UHD, но нестабилен при включении NVIDIA;
• нет изображения на внутренней матрице;
• нет изображения через HDMI / USB-C DisplayPort;
• не заряжается аккумулятор;
• не видит блок питания;
• не работают USB-порты;
• нестабильно работает клавиатура или тачпад;
• сильно греется и шумят вентиляторы;
• вентиляторы не запускаются;
• Legion 5 15IMH05/15ARH05 требует ремонт материнской платы.

Legion 5 не включается

Если Legion 5 15IMH05 полностью не включается или реагирует только индикатором питания, это еще не означает неисправность процессора или необходимость замены материнской платы.

В первую очередь проверяем:

• входные MOSFET и цепь DC-IN;
• зарядный контроллер;
• дежурные напряжения 3.3 V / 5 V;
• EC / SIO и сигналы включения;
• BIOS;
• Power Sequence;
• VRM процессора;
• VRM видеокарты;
• питание DDR4;
• состояние CPU и GPU.

Если плата стартует по питанию, но останавливается до прохождения POST, проверяем последовательность инициализации CPU, оперативной памяти, встроенной Intel UHD и дискретной NVIDIA GeForce.

Включается, но экран черный

Черный экран — одна из неисправностей, которую нельзя однозначно связывать только с матрицей или только с видеокартой.

• горит кнопка включения, но изображения нет;
• работает подсветка клавиатуры;
• вентиляторы запускаются;
• подсветка матрицы присутствует, но картинки нет;
• изображение исчезает после загрузки Windows;
• экран гаснет после нескольких минут работы;
• после Restart ноутбук остается с черным экраном;
• черный экран появляется при переключении на NVIDIA GPU.

В SPRO.Technology проверяем BIOS, DDR4, Intel UHD Graphics, GTX 1650 / GTX 1650 Ti, VRAM, питание GPU, eDP-линии, матрицу, шлейф и внешние видеовыходы.

Черный экран через несколько минут на

На Legion 5 15IMH05/15ARH05 встречается сценарий, когда ноутбук нормально загружается, но через несколько минут изображение пропадает, подсветка экрана остается, а система перестает реагировать.

Если неисправность становится заметнее при использовании дискретной NVIDIA GeForce, проверяем не только драйвер. В диагностике контролируем:

• GTX 1650 / GTX 1650 Ti;
• видеопамять GDDR6;
• питание GPU и VRAM;
• PCIe-связь между CPU и GPU;
• температуры GPU;
• BIOS / VBIOS;
• Intel UHD Graphics;
• DDR4;
• видеотракт и матрицу.

Если видеокарта и память исправны, дополнительно проверяем CPU, его PCIe-интерфейс и остальные узлы платформы.

Зависает намертво

Зависания могут происходить во время игры, при запуске Windows, при переходе между встроенной и дискретной графикой или спустя некоторое время после включения.

• изображение зависает и ноутбук не реагирует;
• звук зацикливается;
• экран становится черным;
• помогает только удержание кнопки питания;
• после принудительного выключения ноутбук плохо стартует;
• после Restart отсутствует изображение.

Диагностируем оперативную память, SSD, CPU, GPU, VRAM, питания CPU / GPU, температуры и BIOS. Принудительное выключение обычно является следствием зависания, а не достаточным объяснением аппаратной причины неисправности.

GTX 1650 не определяется

В конфигурациях с NVIDIA GeForce GTX 1650 неисправность может проявляться отсутствием GPU в диспетчере устройств, ошибкой Code 43, черным экраном после установки драйвера или зависанием при запуске нагрузки.

• GTX 1650 отсутствует в системе;
• Code 43;
• драйвер NVIDIA не устанавливается;
• драйвер устанавливается, но появляется черный экран;
• артефакты;
• игры вылетают;
• GPU пропадает после Restart;
• ноутбук работает только на Intel UHD.

Проверяем GPU, GDDR6, VRM видеокарты, PCIe, BIOS / VBIOS и сигналы инициализации. Если неисправен сам видеочип, выполняем BGA-замену GPU.

GTX 1650 Ti — Code 43 и артефакты

В конфигурациях с GTX 1650 Ti диагностика проводится отдельно для GPU и VRAM. Code 43 не является автоматическим подтверждением неисправности видеочипа.

Проверяем:

• видеочип GTX 1650 Ti;
• банки GDDR6;
• питание GPU Core;
• питание видеопамяти;
• PCIe;
• VBIOS;
• ошибки драйвера;
• работу видеокарты под нагрузкой.

При необходимости выполняем тестирование VRAM, локализуем неисправный банк памяти, заменяем GDDR6 или сам GPU.

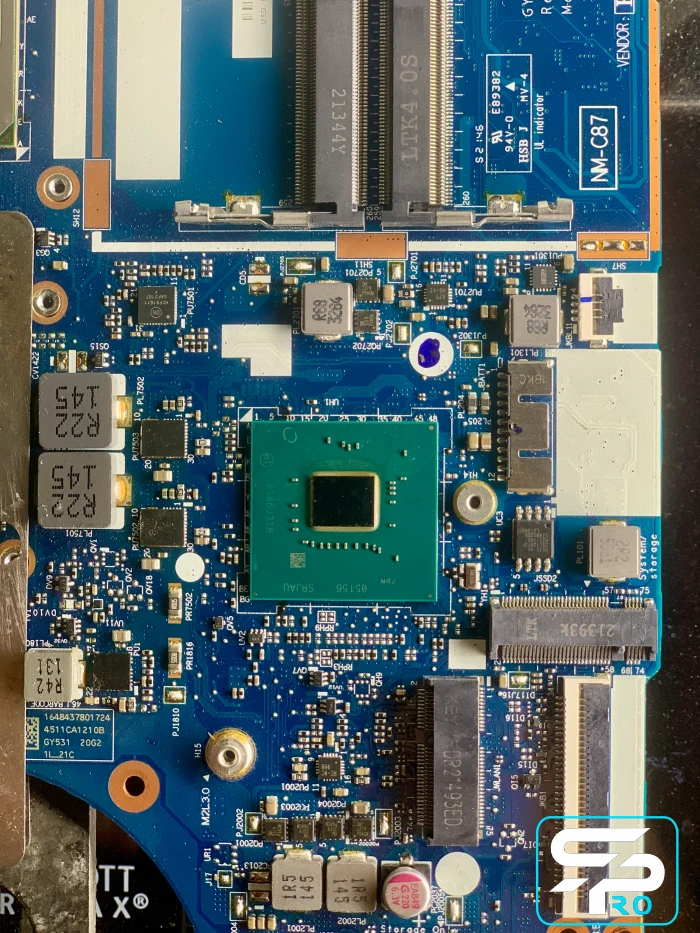

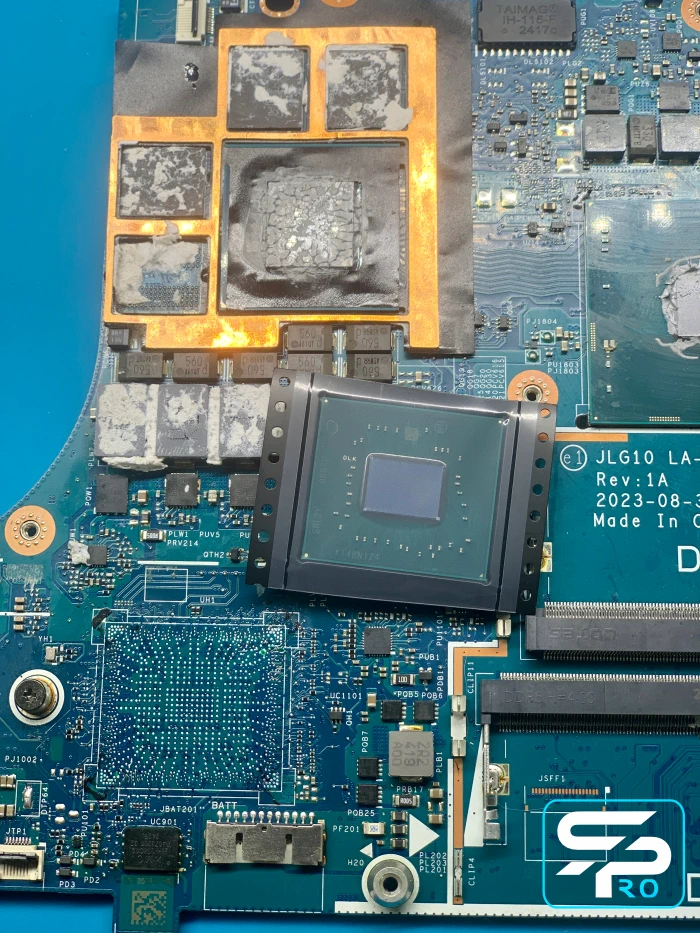

Лаборатория BGA ремонта

Выполняем сложные BGA-работы на материнских платах Legion:

• BGA-замена процессора CPU;
• BGA-замена видеочипа GPU;
• замена микросхем видеопамяти VRAM;
• реболл CPU или GPU при подтвержденном нарушении BGA-контакта;
• восстановление поврежденных BGA-площадок;
• восстановление контактных площадок после предыдущего ремонта;
• ремонт платы после неудачного BGA-вмешательства.

Для демонтажа и установки BGA-компонентов используется профессиональное инфракрасное оборудование с контролируемым температурным профилем.

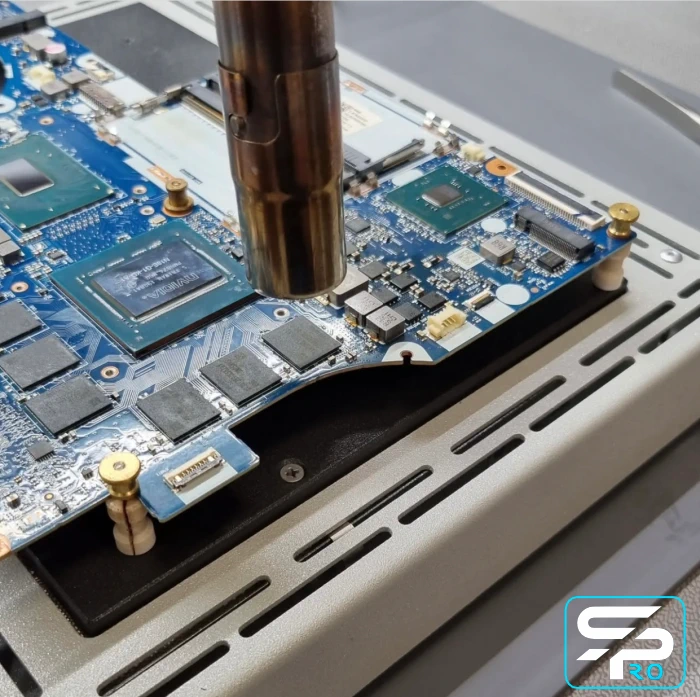

Ремонт видеопамяти

Повреждение GDDR6 может приводить к Code 43, артефактам, вылетам игр, зависаниям, черному экрану при загрузке драйвера или невозможности нормально использовать NVIDIA GPU.

• ошибки одного или нескольких банков VRAM;
• артефакты изображения;
• ошибки при нагрузке на видеопамять;
• Code 43;
• черный экран;
• нестабильная работа после прогрева.

В SPRO.Technology диагностируем каждый канал видеопамяти, проверяем питание GDDR6, сигналы между GPU и памятьюи выполняем замену неисправных банков.

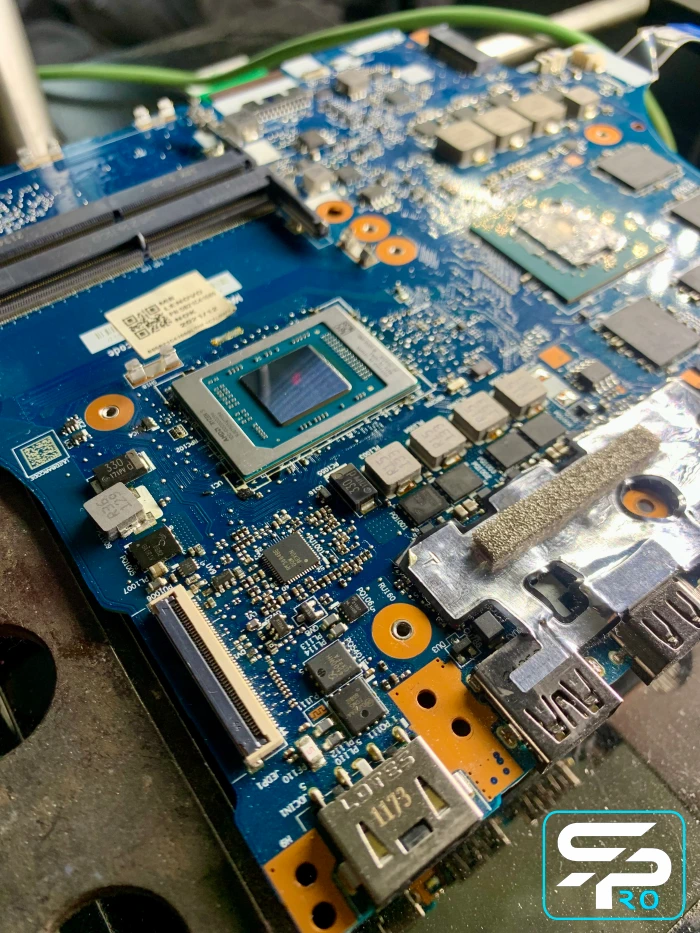

Замена процессора Legion 5 15IMH05

В Legion 5 15IMH05 встречаются Intel Core i5-10300H и Intel Core i7-10750H. Оба процессора распаяны на материнской плате.

Внутренняя неисправность CPU может проявляться:

• отсутствием POST;
• черным экраном;
• нестабильной инициализацией DDR4;
• ошибками одного канала памяти;
• BSOD;
• зависаниями;
• проблемами Intel UHD;
• отсутствием PCIe-связи с NVIDIA GPU.

Но процессор не заменяем по одному симптому. Сначала исключаем BIOS, EC, VRM, DDR4, GTX 1650 / GTX 1650 Ti, VRAM и сигнальные цепи платы.

Не видит оперативную память

Платформа имеет два SO-DIMM и поддерживает двухканальную DDR4. Если ноутбук запускается только с одной планкой или не работает один канал памяти, причина может находиться как в RAM, так и на материнской плате или внутри CPU.

• не определяется один SO-DIMM;
• не работает один канал DDR4;
• с двумя планками ноутбук не проходит POST;
• MemTest показывает ошибки;
• BSOD остаются после замены RAM.

Проверяем сами модули, слоты памяти, питания DDR4, сигнальные линии и контроллер памяти CPU.

Замена Intel Core i7-10750H

Выполняем диагностику и BGA-замену Intel Core i7-10750H в Legion 5 15IMH05.

Перед заменой обязательно проверяются цепи питания процессора, HM470, BIOS / Intel ME, оперативная память и последовательность запуска платы.

BSOD и перезагрузки

Повторяющиеся BSOD и перезагрузки могут быть связаны с CPU, DDR4, GPU, VRAM, SSD, BIOS, питанием или программной частью.

Особенно важны повторяемые ошибки под нагрузкой и одинаковый сценарий при разных исправных модулях памяти, SSD и чистой системе Windows.

• WHEA UNCORRECTABLE ERROR;
• VIDEO TDR FAILURE;
• VIDEO MEMORY MANAGEMENT INTERNAL;
• MEMORY MANAGEMENT;
• CLOCK WATCHDOG TIMEOUT;
• зависание без BSOD;
• мгновенная перезагрузка под нагрузкой.

Замена процессора Legion 5 15ARH05

AMD Ryzen 5 4600H и Ryzen 7 4800H являются BGA-процессорами и распаяны непосредственно на материнской плате.

В случае внутренней неисправности выполняем профессиональную BGA-замену AMD Ryzen Legion 5.

Перед заменой диагностируем:

• VRM процессора;
• CPU CORE;
• SoC-питание;
• встроенную Radeon Graphics;
• контроллер памяти;
• оперативную память;
• BIOS;
• тактовые сигналы;
• последовательность запуска.

Замена Ryzen 5 4600H

При подтвержденной неисправности AMD Ryzen 5 4600H выполняем BGA-замену процессора.

Отдельно проверяем встроенную Radeon Graphics, контроллер оперативной памяти и силовые линии CPU / SoC.

Замена Ryzen 7 4800H

Выполняем профессиональную BGA-замену AMD Ryzen 7 4800H после подтверждения его внутренней аппаратной неисправности.

Процессор не меняется только на основании черного экрана: предварительно исключаются BIOS, RAM, GPU, VRM и другие причины отсутствия POST.

Замена видеокарты Legion 5 15IMH05 / 15ARH05

NVIDIA GeForce GTX в этих ноутбуках является BGA-видеочипом, распаянным непосредственно на материнской плате.

При подтвержденной внутренней неисправности выполняем профессиональную BGA-замену видеочипа Legion 5.

Замена NVIDIA GeForce GTX 1650

Выполняем диагностику и BGA-замену NVIDIA GeForce GTX 1650 Laptop GPU.

До демонтажа видеочипа обязательно проверяются VRAM, VRM GPU, питающие напряжения, BIOS и сигналы инициализации видеокарты.

Замена NVIDIA GeForce GTX 1650 Ti

При подтвержденной внутренней неисправности GTX 1650 Ti выполняется BGA-замена GPU.

Отдельно диагностируется видеопамять GDDR6, поскольку неисправность VRAM может давать симптомы, похожие на повреждение графического ядра.

Ремонт BIOS

Повреждение BIOS или некорректная прошивка может приводить к отсутствию POST, черному экрану, циклическому запуску, проблемам инициализации GPU и нестабильному Restart.

Проверяем содержимое BIOS, ME Region, соответствие прошивки конкретной ревизии материнской платы и при необходимости программируем SPI Flash напрямую программатором.

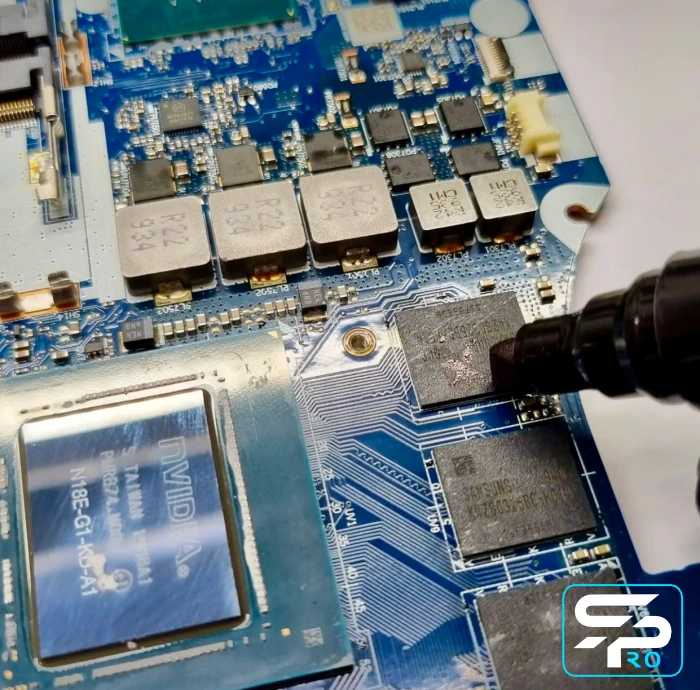

Замена видеопамяти VRAM Lenovo Legion 5

Выполняем профессиональную BGA-замену микросхем видеопамяти GDDR6.

Неисправная VRAM может вызывать:

• артефакты;
• полосы и цветные квадраты;
• Code 43 NVIDIA;
• вылеты из игр;
• зависания под нагрузкой;
• ошибки драйвера;
• черный экран после установки драйвера.

Ремонт EC

EC отвечает за значительную часть последовательности включения, клавиатуру, управление питанием, зарядкой и вентиляторами.

При неисправностях EC возможны:

• нет реакции на кнопку питания;
• нестабильный запуск;
• не работает клавиатура;
• не управляются вентиляторы;
• неправильно определяется зарядное устройство;
• плата не проходит нормальную последовательность включения.

Проверяем питание EC, Reset, Clock, обмен с BIOS и управляющие сигналы. EC заменяем и программируем только после подтверждения его неисправности.

Legion 5 не включается

Если ноутбук полностью не реагирует на кнопку POWER, проверяем:

• разъем питания;
• входные MOSFET;
• контроллер зарядки;
• основную линию 20V;
• дежурные 3.3V / 5V;
• EC-контроллер;
• BIOS;
• VRM процессора;
• VRM видеокарты;
• короткое замыкание на системной плате.

Legion 5 включается, но черный экран

Если подсветка клавиатуры работает, индикаторы присутствуют, но экран остается черным, это не означает автоматически неисправность видеокарты.

Проверяются:

• CPU;
• iGPU;
• PCH;
• GPU NVIDIA;
• VRAM;
• оперативная память;
• BIOS;
• EC;
• матрица;
• шлейф дисплея;
• питание матрицы;
• сигнал включения подсветки;
• последовательность прохождения POST.

Не работает подсветка экрана

Если изображение присутствует, но подсветка матрицы отсутствует, проверяются:

• матрица;
• eDP-шлейф;
• питание дисплея;
• предохранители;
• управляющие сигналы подсветки;
• связанные цепи материнской платы.

Показывает артефакты

Полосы, квадраты, точки, искажения текстур и другие графические артефакты могут быть связаны с GPU или видеопамятью VRAM.

Дополнительно проверяются встроенная графика CPU, матрица, eDP-шлейф и питание дисплея.

Перегревается и шумит

На возрастных Legion 5 ухудшение охлаждения может усиливать нестабильность под нагрузкой. Проверяем не только температуру CPU и GPU, но и состояние всей системы охлаждения.

• забитые радиаторы;
• изношенные вентиляторы;
• высохший термоинтерфейс;
• плохой прижим системы охлаждения;
• перегрев VRM;
• троттлинг CPU;
• троттлинг GPU;
• выключение или перезагрузка под нагрузкой.

Ремонт материнской платы

В SPRO.Technology ремонтируем оригинальную материнскую плату Legion 5 на компонентном уровне.

• ремонт цепей питания;
• ремонт VRM CPU;
• ремонт VRM GPU;
• замена Intel Core i5-10300H;
• замена Intel Core i7-10750H;
• замена AMD Ryzen 4600H;
• замена AMD Ryzen 4800H;
• замена NVIDIA GTX 1650 Ti;
• ремонт и замена GDDR6 VRAM;
• восстановление BIOS;
• ремонт и замена EC;
• ремонт цепей DDR4;
• ремонт зарядки;
• ремонт USB / HDMI / USB-C;
• восстановление поврежденных цепей материнской платы.

Выдает BSOD

Повторяющиеся синие экраны не всегда связаны с Windows.

При аппаратной диагностике проверяем CPU, RAM, контроллер памяти, GPU, VRAM, SSD и питающие напряжения.

Не путать

Legion 5 15IMH05 и Legion 5 15IMH05H — близкие, но разные заводские платформы.

Для 15IMH05 основными официальными конфигурациями являются Intel Core i5-10300H / i7-10750H с NVIDIA GTX 1650 / GTX 1650 Ti.

В 15IMH05H встречаются более мощные конфигурации, включая GTX 1660 Ti и RTX 2060, а также дополнительные варианты процессоров. Поэтому при заказе GPU, CPU, BIOS или материнской платы обязательно проверяем полный код модели и фактическую комплектацию ноутбука.

Проверка после ремонта

• проверяем холодный запуск;
• проверяем повторный запуск и Restart;
• контролируем прохождение POST;
• тестируем CPU;
• проверяем оба канала DDR4;
• тестируем Intel UHD Graphics;
• проверяем GTX 1650 / GTX 1650 Ti;
• тестируем GDDR6 VRAM;
• проверяем переключение встроенной и дискретной графики;
• проверяем HDMI и USB-C DisplayPort;
• контролируем заряд аккумулятора;
• проверяем клавиатуру и USB;
• контролируем работу вентиляторов;
• проверяем температуры CPU и GPU;
• проводим продолжительный стресс-тест.

Диагностика

Для аппаратной диагностики используем:

• профессиональное инфракрасное BGA-оборудование;
• осциллограф;
• тепловизор;
• лабораторный источник питания;
• POST-диагностику;
• программаторы BIOS и EC;
• профессиональный микроскоп;
• тестирование CPU, RAM, GPU и VRAM.

Ремонт в SPRO.Technology

Если Legion 5 не включается, показывает черный экран, зависает, перезагружается, не видит GTX 1650 / GTX 1650 Ti, выдает Code 43, имеет ошибки видеопамяти или проблемы с зарядкой, в SPRO.Technology выполняем полную аппаратную диагностику.

Если неисправен GPU — заменяем видеочип. Если повреждена GDDR6 — ремонтируем видеопамять. Если неисправен CPU — выполняем BGA-замену процессора. Если проблема находится в BIOS, EC или VRM — восстанавливаем соответствующий узел.

Наша задача — сохранить оригинальную материнскую плату и заменить только реально неисправный компонент, а не менять плату целиком без необходимости.

Принимаем Legion 5 на ремонт с отправкой по Украине.

Отправка к нам

Принимаем ноутбуки на ремонт из любого города Украины через «Новую почту». Перед отправкой предоставляем понятную инструкцию по упаковке и оформлению посылки. После получения ноутбука сообщаем о диагностике, согласовываем ремонт и информируем о готовности к обратной отправке.
