Lenovo Legion отключается под нагрузкой — диагностика перегрева и цепей питания

• Ноутбук выключается во время игры;
• Сильно греется процессор и видеокарта;
• Появляются синие экраны BSOD;
• Вылеты из игр;
• Падение FPS;
• Перегрев видеокарты;

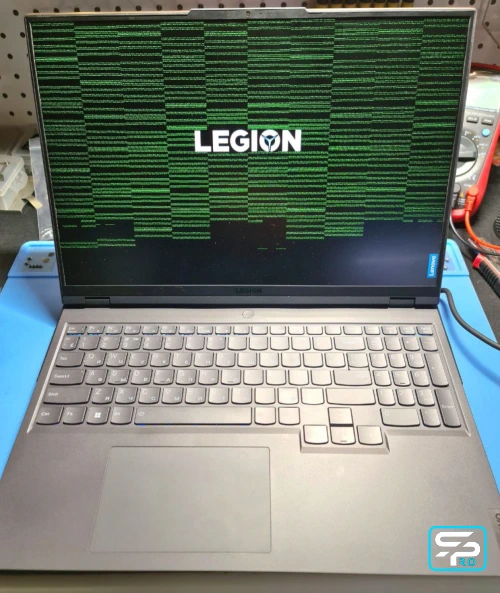

• Артефакты или ошибки видеодрайвера.

Диагностика Legion

После разборки ноутбука было обнаружено, что при предыдущем обслуживании вместо штатного термоинтерфейса с фазовым переходом была нанесена обычная термопаста. Кроме этого, были установлены неподходящие термопрокладки на элементах питания и микросхемах видеопамяти.

Из-за ухудшения теплоотвода температура GPU значительно превышала допустимые значения, что привело к повреждению одного из банков видеопамяти VRAM.

Причина выключений

Тестирование видеопамяти показало неисправность одного банка VRAM. Поврежденная микросхема вызывала ошибки видеокарты, зависания, перегрев и аварийные выключения ноутбука во время игровой нагрузки.

Какие работы были выполнены

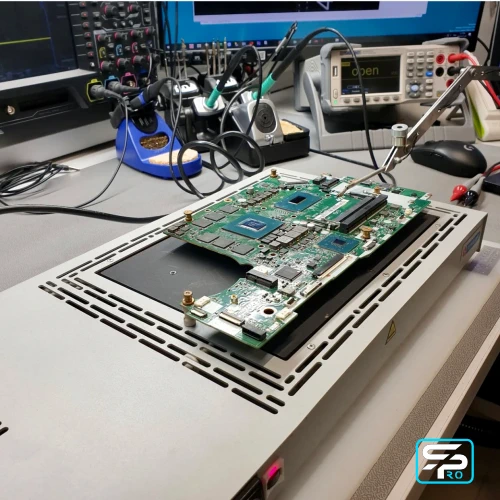

• Комплексная диагностика материнской платы;
• Тестирование видеопамяти VRAM;

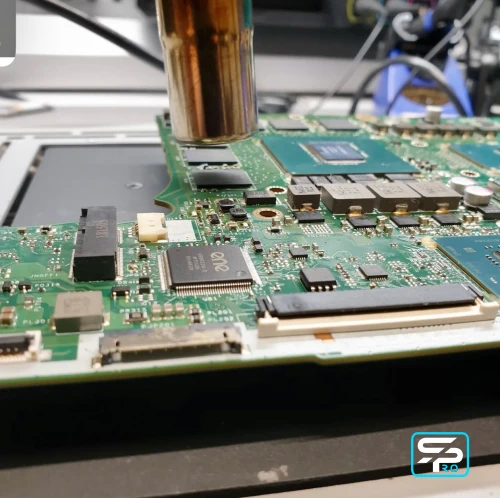

• Замена неисправного банка памяти;

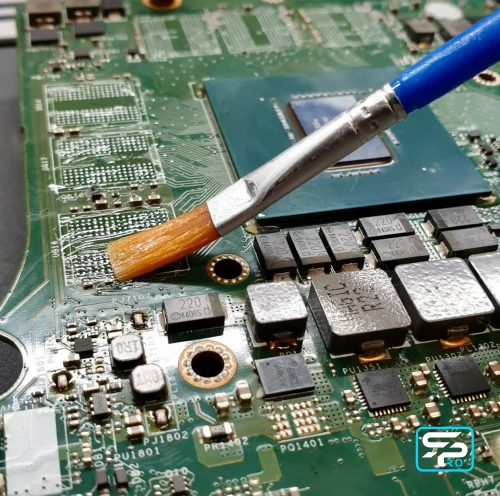

• Очистка системы охлаждения;

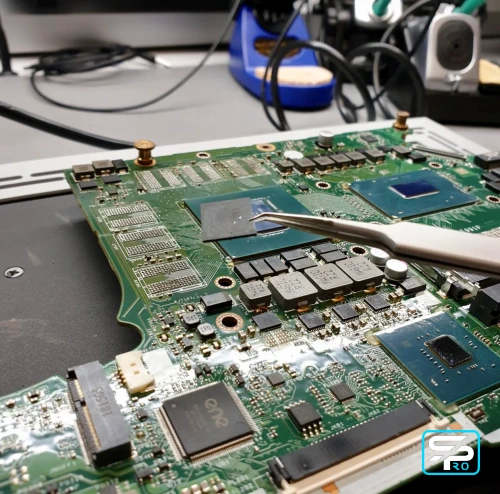

• Удаление неподходящей термопасты;
• Установка фазового термоинтерфейса PTM7950;
• Замена термопрокладок на соответствующие оригинальным параметрам;
• Контроль температур процессора и видеокарты;
• Многочасовое стресс-тестирование.

Почему нельзя использовать обычную термопасту

На большинстве игровых ноутбуков Lenovo Legion производитель использует термоинтерфейс с фазовым переходом. Обычная термопаста не обеспечивает необходимую теплопередачу, что приводит к росту температуры, троттлингу и постепенной деградации процессора или видеокарты.

Какие модели Lenovo чаще сталкиваются с перегревом

• Legion 5;
• Legion 5 Pro;
• Legion Slim 5;
• Legion 7;
• Legion Pro 5;
• Legion Pro 7;
• LOQ 15;
• LOQ 16.

Решение проблемы — замена видеопамяти и восстановление охлаждения

Комплексная диагностика показала сразу две причины нестабильной работы Lenovo Legion под нагрузкой: неисправность одного из банков видеопамяти VRAM и нарушение нормального теплоотвода из-за неподходящих термоинтерфейсов.

Неисправную микросхему видеопамяти заменили на исправную, после чего полностью обслужили систему охлаждения и восстановили правильный тепловой контакт CPU, GPU, VRAM и элементов VRM.

Какие работы были выполнены

• комплексная диагностика материнской платы;
• тестирование видеопамяти VRAM;
• замена неисправного банка видеопамяти;
• очистка системы охлаждения;
• удаление неподходящей термопасты;
• установка фазопереходного термоинтерфейса PTM7950;
• замена термопрокладок на соответствующие требуемым параметрам;
• контроль температур процессора CPU и видеокарты GPU;
• многочасовое стресс-тестирование ноутбука.

Результат ремонта

После замены неисправного банка VRAM и полного восстановления системы охлаждения Lenovo Legion перестал выключаться и зависать во время игр.

Видеокарта стабильно работает под нагрузкой, ошибки видеопамяти отсутствуют, а температуры CPU, GPU, VRAM и силовых элементов находятся в пределах нормы.

Проблема: Lenovo Legion выключался, зависал или работал нестабильно во время игр и высокой нагрузки.

Неисправность: дефект одного из банков VRAM и нарушение теплоотвода из-за неподходящих термоинтерфейсов.

Решение: замена неисправной видеопамяти, обслуживание системы охлаждения, установка PTM7950 и термопрокладок требуемых параметров.

Результат: отключения и зависания устранены, температуры нормализовались, ноутбук стабильно проходит многочасовое стресс-тестирование.

Ремонт выполнил: старший мастер BGA-лаборатории компании SPRO.Technology.
