Черный экран и артефакты Lenovo Legion 5 в играх — диагностика видеокарты и решение

• Черный экран при запуске игры;
• Артефакты на экране;
• Ошибка видеокарты NVIDIA;
• Код 43 в диспетчере устройств;
• VIDEO_TDR_FAILURE;
• VIDEO_MEMORY_MANAGEMENT_INTERNAL;
• DXGI_ERROR_DEVICE_REMOVED;
• Вылеты игр без ошибки;
• Зависания под нагрузкой.

Диагностика видеокарты

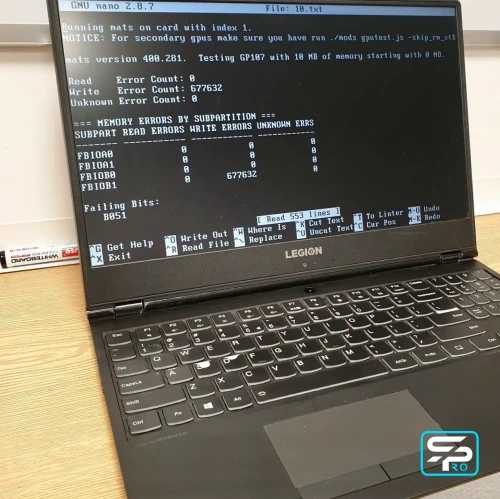

Была проведена комплексная диагностика видеокарты NVIDIA, проверены линии питания графического процессора и выполнено тестирование всех банков видеопамяти VRAM.

Проверка показала неисправность банка видеопамяти OB1. Именно этот чип вызывал ошибки памяти, появление артефактов, черный экран при запуске игр и нестабильную работу видеокарты.

Замена банка видеопамяти VRAM

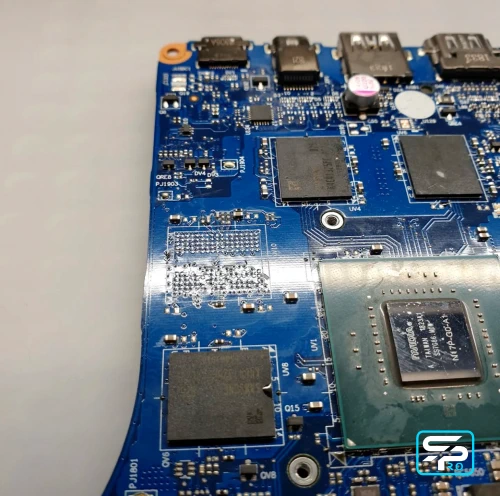

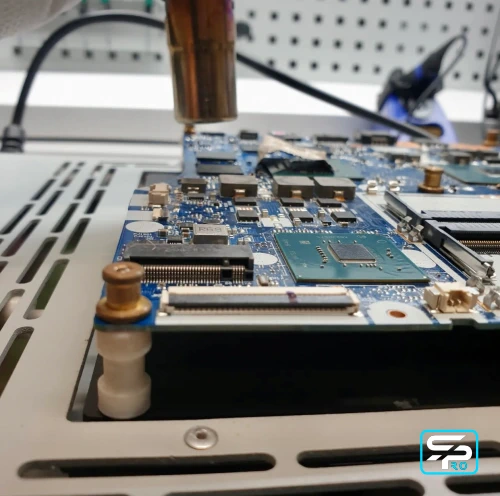

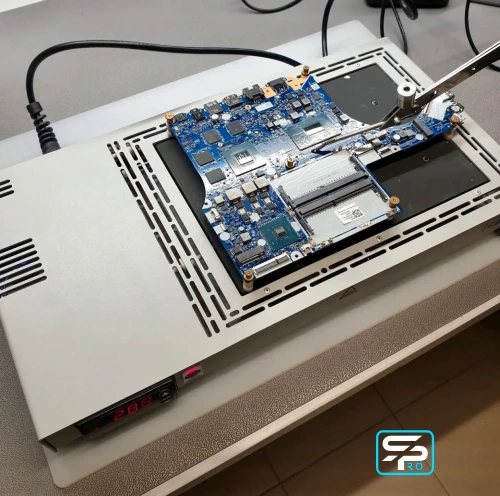

Неисправная микросхема VRAM была демонтирована с использованием профессиональной инфракрасной BGA-станции. После подготовки контактной площадки установлен новый оригинальный банк видеопамяти с последующим контролем качества пайки.

После замены память успешно прошла тестирование, ошибка видеокарты исчезла, а игры начали запускаться без зависаний и артефактов.

Какие работы были выполнены

• Диагностика видеокарты NVIDIA;
• Тестирование видеопамяти VRAM;
• Замена банка памяти OB1;
• Контроль качества BGA-пайки;
• Проверка цепей питания GPU;
• Установка премиального термоинтерфейса PTM7950;
• Стресс-тестирование видеокарты и процессора.

Почему выходит из строя видеопамять

Основными причинами являются высокая рабочая температура, длительные игровые нагрузки, естественная деградация микросхем памяти и нарушение теплоотвода. При первых признаках неисправности рекомендуется выполнить диагностику, чтобы избежать повреждения графического процессора.

Решение проблемы Legion 5 — замена банка видеопамяти OB1

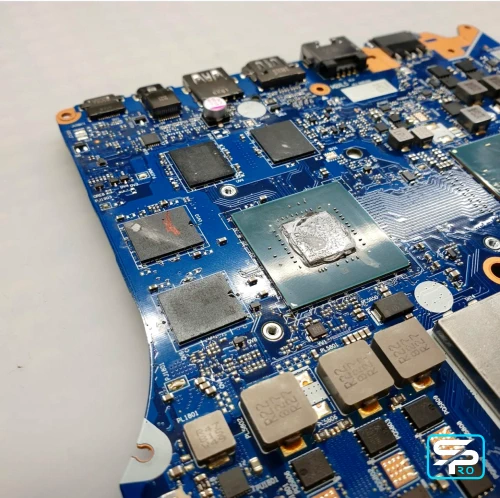

Диагностика видеокарты показала неисправность одного из банков видеопамяти GDDR6 VRAM — OB1. Именно дефект этой микросхемы вызывал ошибки видеокарты, артефакты и проблемы при запуске игр.

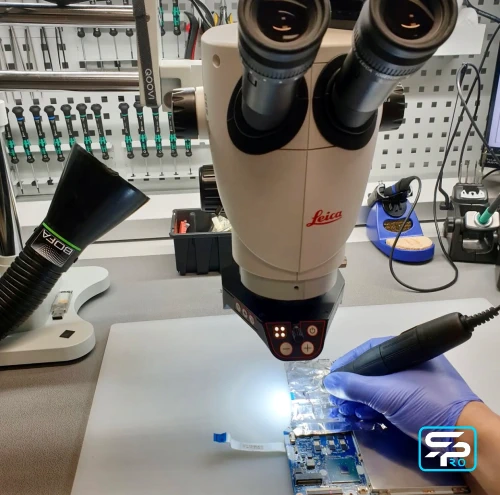

Неисправный банк видеопамяти был демонтирован и заменен на исправную микросхему. Работы выполнены мастером BGA-лаборатории SPRO.Technology на профессиональном инфракрасном оборудовании с контролем температурного профиля пайки.

Результат ремонта

После замены банка видеопамяти OB1 ноутбук Lenovo Legion 5 полностью восстановил работоспособность. Ошибка видеокарты исчезла, NVIDIA корректно работает под нагрузкой, игры запускаются без вылетов, артефакты отсутствуют.

Перед окончательной сборкой установлен новый премиальный фазопереходный термоинтерфейс PTM7950.

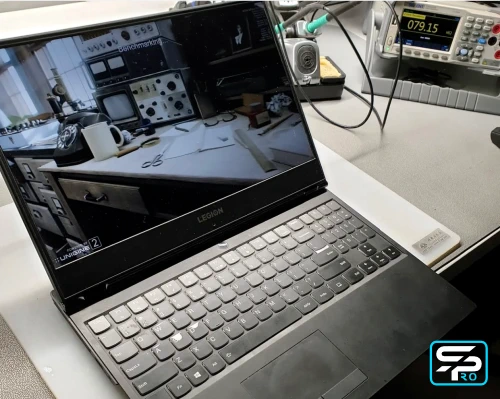

После ремонта ноутбук прошел длительное стресс-тестирование. Температуры находятся в пределах нормы, видеокарта и видеопамять работают стабильно даже при максимальной нагрузке.

Проблема: черный экран, артефакты и ошибки видеокарты при запуске игр.

Неисправность: поврежденный банк видеопамяти GDDR6 VRAM OB1.

Решение: компонентная замена неисправной микросхемы видеопамяти на исправную.

Результат: ошибка видеокарты устранена, артефакты исчезли, игры работают стабильно, стресс-тестирование пройдено успешно.

Стоимость ремонта: 120 USD.

Гарантия: 3 месяца на выполненные работы.

Ремонт выполнил: мастер BGA-лаборатории SPRO.Technology.
