Рремонт Lenovo Legion 7 15IMH05

В Legion 7 15IMH05 официально устанавливались процессоры Intel Core 10 поколения:

• Intel Core i5-10300H — 4 ядра / 8 потоков;
• Intel Core i7-10750H — 6 ядер / 12 потоков;
• Intel Core i7-10875H — 8 ядер / 16 потоков;
• Intel Core i9-10980HK — 8 ядер / 16 потоков.

Все эти процессоры являются BGA-компонентами и содержат встроенную Intel UHD Graphics и контроллер оперативной памяти.

Видеокарты

В зависимости от конфигурации Legion 7 15IMH05 оснащался следующими NVIDIA GeForce:

• GTX 1660 Ti 6GB GDDR6;
• RTX 2060 6GB GDDR6;
• RTX 2070 Max-Q 8GB GDDR6;
• RTX 2070 SUPER Max-Q 8GB GDDR6;
• RTX 2080 SUPER Max-Q 8GB GDDR6.

Видеочип NVIDIA и микросхемы VRAM распаяны непосредственно на материнской плате. При аппаратной неисправности мы можем восстанавливать как GPU, так и отдельные банки видеопамяти.

Лаборатория BGA ремонта

Выполняем сложные BGA-работы на материнских платах Legion:

• BGA-замена процессора;
• BGA-замена видеочипа;
• замена микросхем VRAM;
• реболл CPU или GPU при подтвержденном нарушении BGA-контакта;

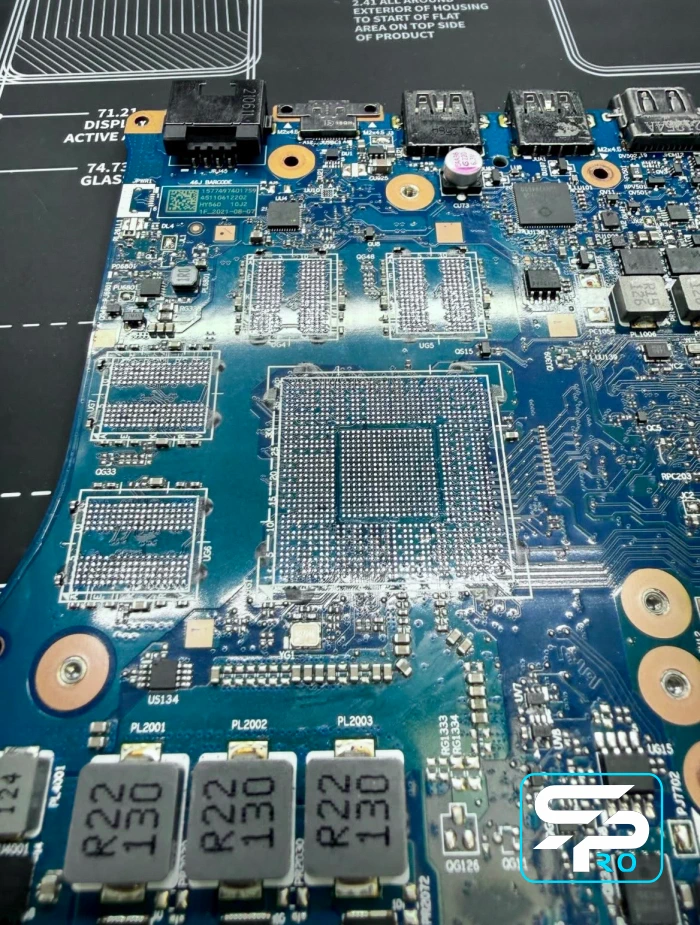

• восстановление поврежденных BGA-площадок;
• восстановление платы после неудачного предыдущего ремонта.

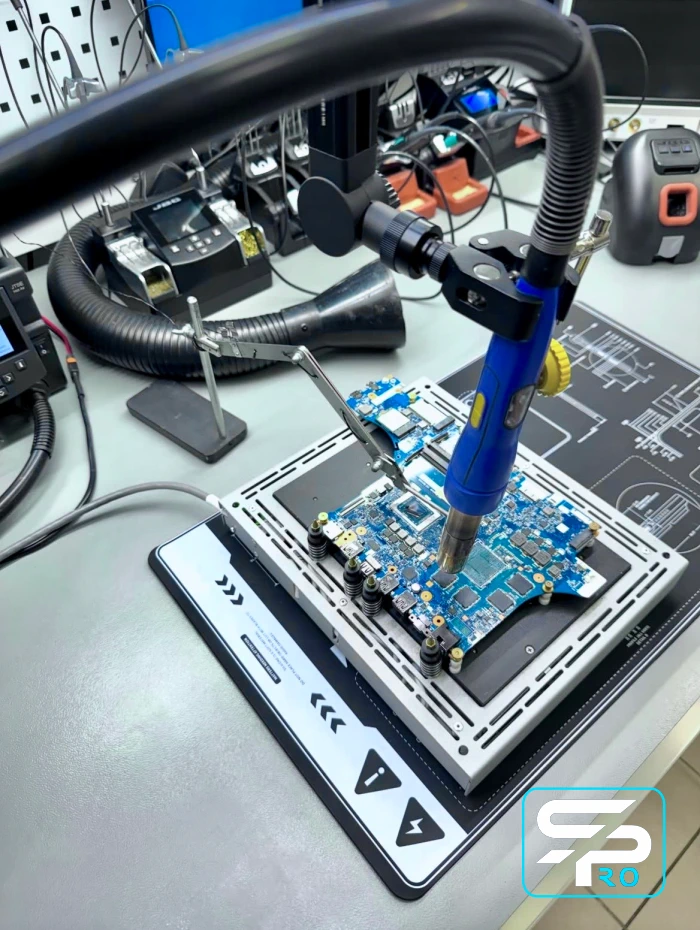

Для BGA-работ используется профессиональное инфракрасное оборудование с контролируемым температурным профилем.

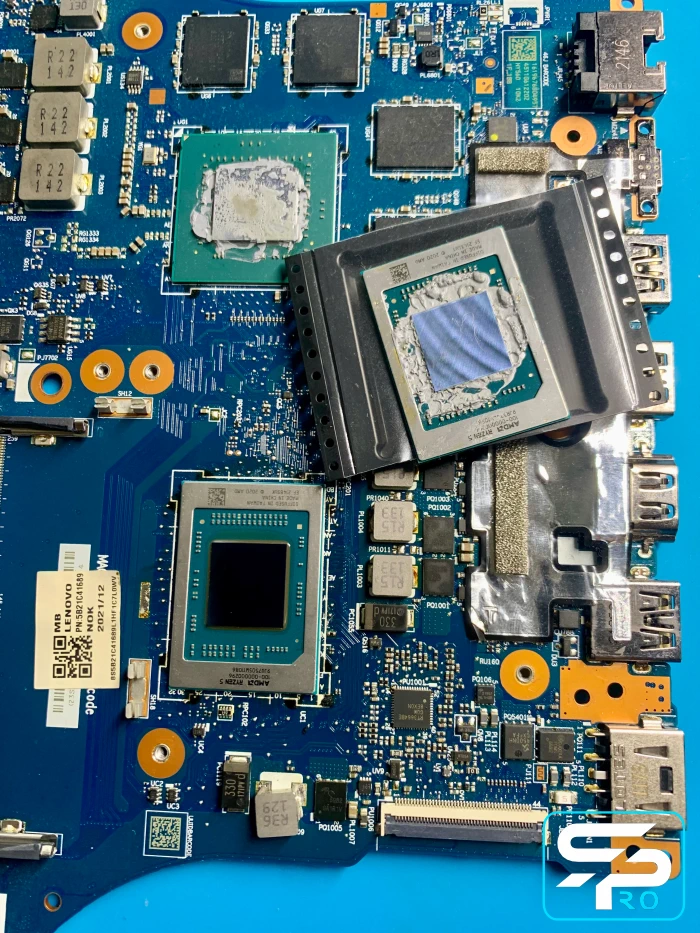

Замена процессора Legion 7 15IMH05

При подтвержденной внутренней неисправности выполняем профессиональную BGA-замену процессора Legion 7 15IMH05.

Перед заменой CPU проверяем:

• VRM процессора;
• CPU CORE;
• питание iGPU;
• DrMOS и MOSFET;
• PWM-контроллер;
• BIOS;
• Intel ME Region;
• оперативную память;
• контроллер памяти CPU;
• тактовые генерации;
• RESET и управляющие сигналы;
• последовательность прохождения POST.

Замена Intel Core i5-10300H

При внутренней неисправности Intel Core i5-10300H возможна профессиональная BGA-замена процессора.

Перед заменой исключаются проблемы BIOS, Intel ME, оперативной памяти, VRM и других узлов материнской платы.

Замена Intel Core i7-10750H

Выполняем диагностику и BGA-замену Intel Core i7-10750H.

Неисправность процессора может проявляться отсутствием POST, черным экраном, BSOD, ошибками RAM, нестабильностью iGPU или зависаниями.

Замена Intel Core i7-10750H Legion 5

Выполняем диагностику и BGA-замену Intel Core i7-10750H в Legion 5 15IMH05.

Перед заменой обязательно проверяются цепи питания процессора, HM470, BIOS / Intel ME, оперативная память и последовательность запуска платы.

Замена процессора LOQ

В LOQ также используются производительные BGA-процессоры Intel Core, Intel Core HX и AMD Ryzen.

При отсутствии POST, BSOD, проблемах оперативной памяти или полном отсутствии запуска процессор не меняется вслепую. Сначала исключаются BIOS, RAM, VRM, GPU и другие неисправности материнской платы.

Замена Intel Core i7-10875H

При подтвержденной аппаратной неисправности Intel Core i7-10875H выполняется профессиональная BGA-замена CPU.

Перед демонтажом процессора проверяются все его основные питающие линии, контроллер памяти, BIOS и последовательность запуска.

Замена Intel Core i9-10980HK

В максимальных конфигурациях Legion 7 15IMH05 используется Intel Core i9-10980HK.

При внутреннем повреждении процессора возможна BGA-замена. Из-за высокой мощности CPU особое внимание уделяется состоянию VRM и системы охлаждения.

Популярные ошибки процессора

• WHEA_UNCORRECTABLE_ERROR
• CLOCK_WATCHDOG_TIMEOUT
• MACHINE_CHECK_EXCEPTION
• HYPERVISOR_ERROR
• MEMORY_MANAGEMENT
• SYSTEM_SERVICE_EXCEPTION
• IRQL_NOT_LESS_OR_EQUAL
• KMODE_EXCEPTION_NOT_HANDLED
• DPC_WATCHDOG_VIOLATION
• CACHE_MANAGER

Такие ошибки не являются прямым доказательством неисправности процессора. Дополнительно проверяются RAM, контроллер памяти, BIOS, VRM, SSD и стабильность питающих напряжений.

Не видит оперативную память

Если ноутбук не определяет один слот, один канал RAM или не запускается с заведомо исправной памятью, проверяются:

• модули DDR4;
• слоты памяти;
• питание RAM;
• сигнальные линии;
• BGA-контакт CPU;
• встроенный контроллер памяти процессора.

Замена видеокарты Legion 7 15IMH05

При подтвержденной внутренней неисправности выполняем профессиональную BGA-замену NVIDIA GeForce в Legion 7 15IMH05.

Перед заменой GPU обязательно проверяем:

• VRM видеокарты;
• питание GPU CORE;
• питание VRAM;
• микросхемы GDDR6;
• BIOS;
• PCIe-инициализацию;
• состояние BGA-площадки.

Замена GTX 1660 Ti

Выполняем диагностику и BGA-замену NVIDIA GeForce GTX 1660 Ti.

Неисправность может находиться как в самом GPU, так и в GDDR6 VRAM или VRM видеокарты, поэтому видеочип меняется только после подтвержденной диагностики.

Замена RTX 2060

При аппаратной неисправности NVIDIA GeForce RTX 2060 выполняется профессиональная BGA-замена GPU.

Отдельно диагностируем 6GB видеопамяти GDDR6 и цепи питания графической подсистемы.

Замена RTX 2070 Max-Q

Выполняем ремонт Legion 7 15IMH05 с RTX 2070 Max-Q 8GB GDDR6.

Проверяем GPU, VRAM, VRM, питание графического ядра, питание памяти и сигналы инициализации.

Замена RTX 2070 SUPER Max-Q

При подтвержденном повреждении RTX 2070 SUPER Max-Q возможна BGA-замена видеочипа.

Перед ремонтом обязательно проводится тестирование видеопамяти GDDR6, поскольку ошибки VRAM могут полностью имитировать неисправность GPU.

Замена RTX 2080 SUPER Max-Q

Ремонтируем максимальные конфигурации Legion 7 15IMH05 на NVIDIA GeForce RTX 2080 SUPER Max-Q 8GB GDDR6.

Перед заменой дорогостоящего GPU проводится комплексная диагностика VRAM, VRM, питающих линий и BGA-площадки.

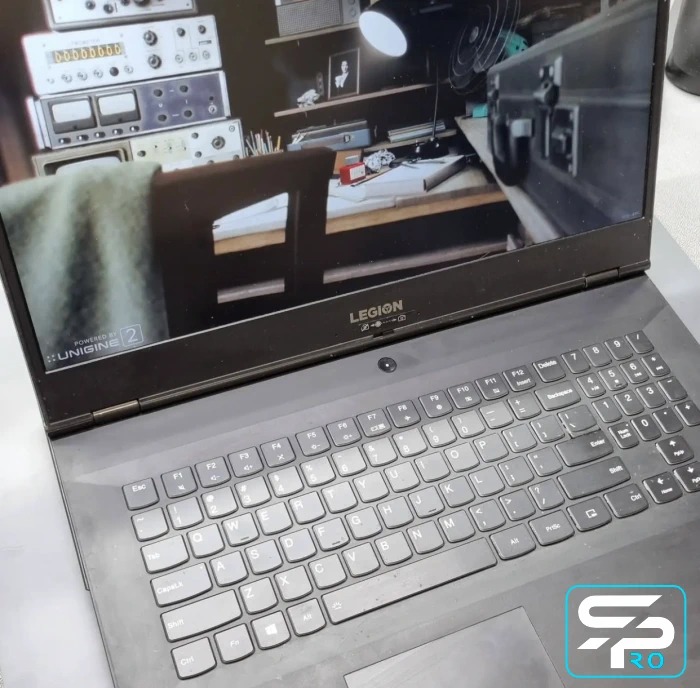

Замена видеопамяти VRAM

Выполняем профессиональную BGA-замену микросхем GDDR6 VRAM.

Неисправность видеопамяти может проявляться:

• артефактами;
• полосами и цветными квадратами;
• Code 43;
• ошибками драйвера NVIDIA;
• черным экраном после установки драйвера;
• зависаниями в играх;
• вылетами под 3D-нагрузкой;

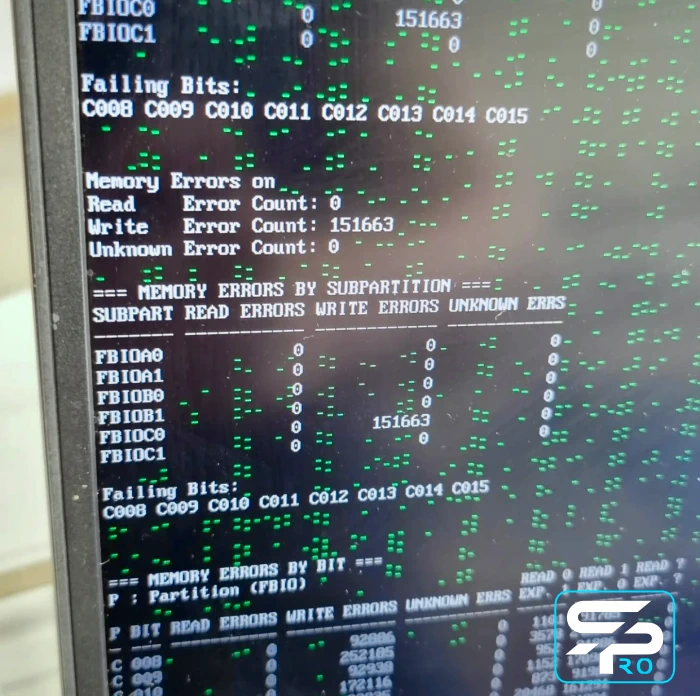

• ошибками тестирования VRAM.

Популярные ошибки видеокарты

• Code 43 NVIDIA
• VIDEO_TDR_FAILURE
• VIDEO_SCHEDULER_INTERNAL_ERROR
• VIDEO_MEMORY_MANAGEMENT_INTERNAL
• VIDEO_DXGKRNL_FATAL_ERROR
• nvlddmkm.sys
• DRIVER_POWER_STATE_FAILURE
• DPC_WATCHDOG_VIOLATION

При повторяющихся ошибках проверяются GPU, VRAM, VRM и графические цепи материнской платы.

Показывает артефакты

Полосы, квадраты, точки, искажения изображения или поврежденные текстуры могут быть связаны с GPU или видеопамятью GDDR6.

Дополнительно проверяются Intel UHD Graphics, матрица, eDP-шлейф и питание дисплея.

Не видит видеокарту NVIDIA

Если дискретная NVIDIA полностью отсутствует в системе, проверяются:

• GPU CORE;
• питание VRAM;
• VRM;
• BIOS;
• PCIe-линии;
• управляющие сигналы;
• сам видеочип.

Не устанавливается драйвер NVIDIA

Если после установки драйвера появляется черный экран, Code 43, зависание или перезагрузка, проводится аппаратная диагностика GPU и VRAM.

Переустановка Windows не устраняет физическую неисправность видеочипа или видеопамяти.

Характерные обращения

По этой модели встречаются обращения как с электронными, так и с механическими неисправностями. В нашей лаборатории восстанавливаем:

• ноутбук полностью не включается;
• горит кнопка питания, но нет изображения;
• черный экран после сна или гибернации;
• черный экран после загрузки Windows;
• нет POST;
• циклический запуск;
• не определяется NVIDIA;
• Code 43;
• артефакты;
• перегрев CPU или GPU;
• троттлинг под нагрузкой;
• самопроизвольное выключение;
• проблемы RGB-подсветки;
• не работает часть клавиатуры;
• не работают вентиляторы;
• повреждение шарниров крышки;
• повреждение креплений матрицы;
• проблемы зарядки и входного питания.

Черный экран после сна

Для Legion 7 15IMH05 встречается проблема, когда после выхода из режима сна или гибернации экран остается черным.

Причина может быть как программной, так и аппаратной, поэтому проверяются:

• BIOS;
• драйвер Intel и NVIDIA;
• iGPU;
• дискретный GPU;
• питание дисплея;
• eDP-шлейф;
• сигналы включения матрицы.

Если программные методы не устраняют неисправность, проводится диагностика материнской платы.

Legion 7 не включается

Если ноутбук полностью не реагирует на кнопку POWER, проверяем:

• разъем питания;
• основную линию 20V;
• входные MOSFET;
• контроллер зарядки;
• дежурные источники питания;
• EC-контроллер;
• BIOS;
• VRM CPU;
• VRM GPU;
• короткие замыкания.

Включается, но нет изображения

Если подсветка клавиатуры и кнопка питания работают, вентиляторы запускаются, но изображения нет, это не является доказательством неисправности видеокарты.

Диагностируем:

• CPU;
• Intel UHD Graphics;
• RAM;
• NVIDIA GPU;
• VRAM;
• BIOS;
• EC;
• матрицу;
• eDP-шлейф;
• прохождение POST.

Ремонт VRM

Выполняем компонентный ремонт многофазных преобразователей CPU и GPU.

• DrMOS;
• MOSFET;
• PWM-контроллеры;
• дроссели;
• драйверы фаз;
• цепи обратной связи;
• питание CPU CORE;
• питание GPU CORE;
• питание VRAM.

После пробоя силовой фазы обязательно проверяется сам CPU или GPU на возможное вторичное повреждение.

Короткое замыкание

Если блок питания уходит в защиту или ноутбук полностью не реагирует на подключение зарядки, проводится поиск короткого замыкания.

Используем лабораторный источник питания, тепловизор, осциллограф и измерительное оборудование для локализации поврежденного узла.

Ремонт BIOS

Повреждение BIOS может приводить к:

• черному экрану;
• отсутствию POST;
• циклическому запуску;
• зависанию на логотипе Lenovo;
• отсутствию запуска после обновления;
• ошибкам инициализации оборудования.

Выполняем восстановление и программирование BIOS, а также проверяем корректность Intel ME Region.

Ремонт материнской платы

При технической возможности восстанавливаем оригинальную материнскую плату, а не заменяем ее целиком.

• ремонт входного питания;
• поиск короткого замыкания;
• ремонт VRM CPU;
• ремонт VRM GPU;
• ремонт RAM;
• ремонт VRAM;
• ремонт цепей дисплея;
• BIOS / Intel ME;
• EC;
• BGA CPU;
• BGA GPU;
• восстановление поврежденных цепей платы.

Диагностика

Для сложного ремонта используем:

• профессиональную инфракрасную BGA-станцию;
• осциллограф;
• тепловизор;
• лабораторный источник питания;
• POST-диагностику;
• программаторы BIOS и EC;

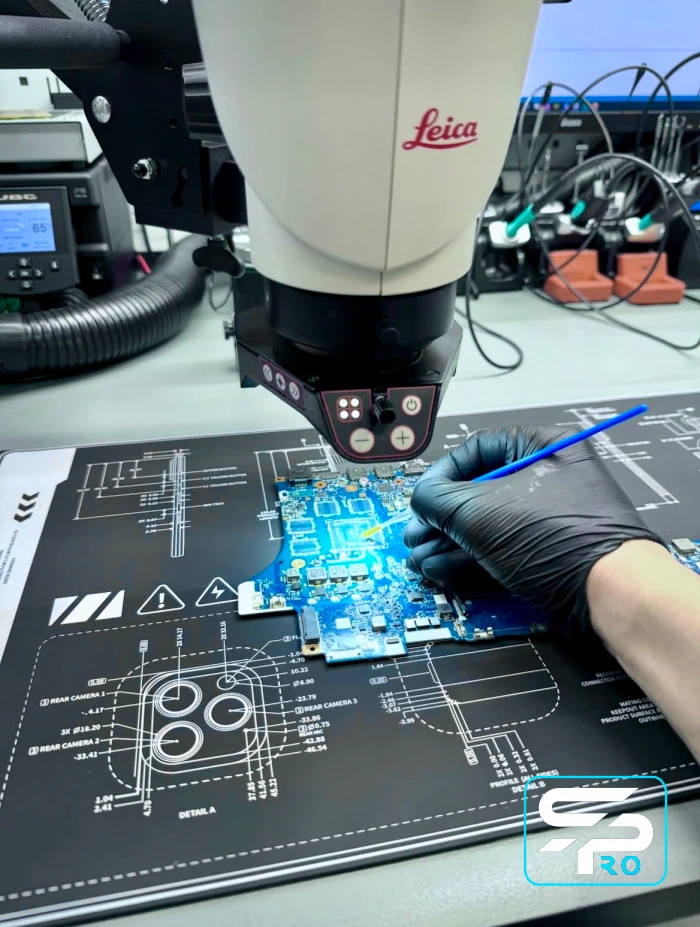

• профессиональный микроскоп;
• тестирование CPU, RAM, GPU и VRAM.

Отправка к нам

Принимаем ноутбуки на ремонт из любого города Украины через «Новую почту». Перед отправкой предоставляем понятную инструкцию по упаковке и оформлению посылки. После получения ноутбука сообщаем о диагностике, согласовываем ремонт и информируем о готовности к обратной отправке.
