Неисправность CPU или PCH в Lenovo Legion — диагностика и BGA-замена

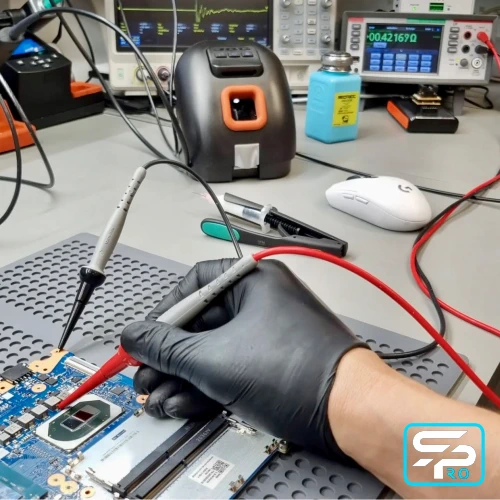

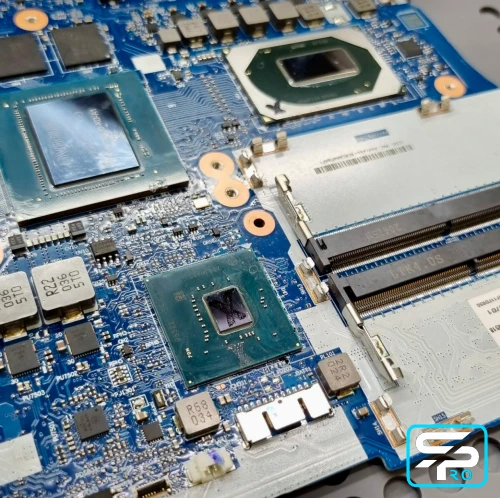

В ходе диагностики было обнаружено короткое замыкание внутри хаба Intel HM470 PCH. Дополнительно проверка показала повреждение процессора по линии оперативной памяти DDR4 1.2V.

Оба BGA чипа оказались неисправными и дальнейшая эксплуатация ноутбука была невозможна.

Что было выполнено

• Полная диагностика материнской платы Lenovo Legion;
• Поиск короткого замыкания;
• Демонтаж неисправного процессора;
• Демонтаж неисправного хаба Intel HM470 PCH;

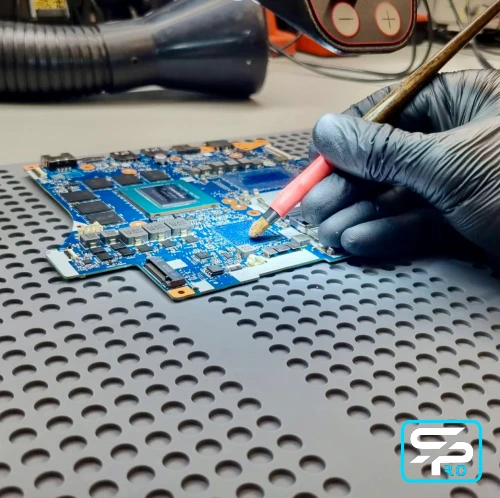

• Подготовка контактных площадок;
• Очистка посадочных мест от старого припоя;
• Обработка площадок профессиональным флюсом ERSA;
• Установка нового процессора;
• Установка нового хаба HM470 PCH;
• Контроль качества пайки под микроскопом.

Замена процессора и хаба PCH

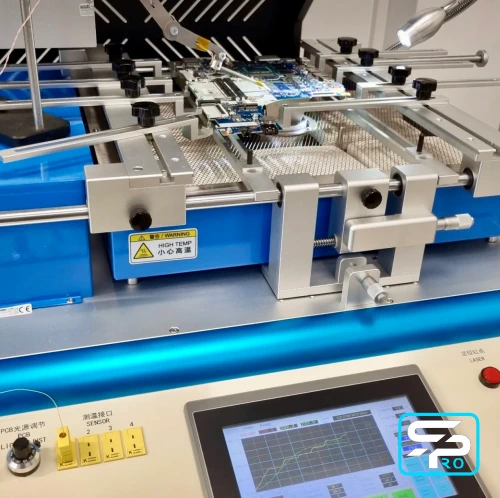

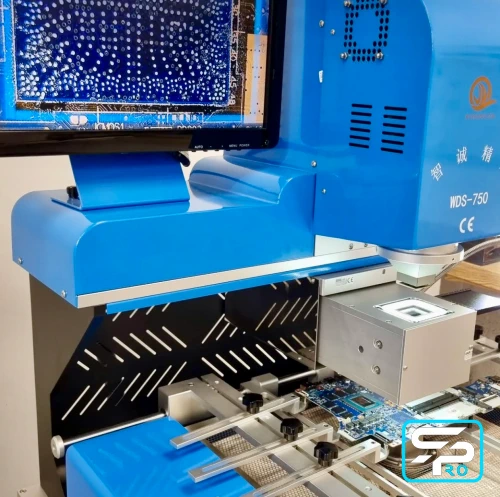

Для выполнения ремонта использовалась профессиональная инфракрасная BGA станция, позволяющая безопасно демонтировать и устанавливать многослойные чипы без повреждения текстолита материнской платы.

После удаления старого припоя были подготовлены контактные площадки, нанесен профессиональный флюс ERSA и выполнена установка новых микросхем процессора и чипсета HM470.

Обслуживание системы охлаждения

После завершения BGA ремонта была выполнена установка современного термоинтерфейса PTM7950, который обеспечивает эффективный теплоотвод и стабильную работу процессора под высокой нагрузкой.

Также была проведена проверка состояния системы охлаждения и элементов питания материнской платы.

Стресс-тестирование после ремонта

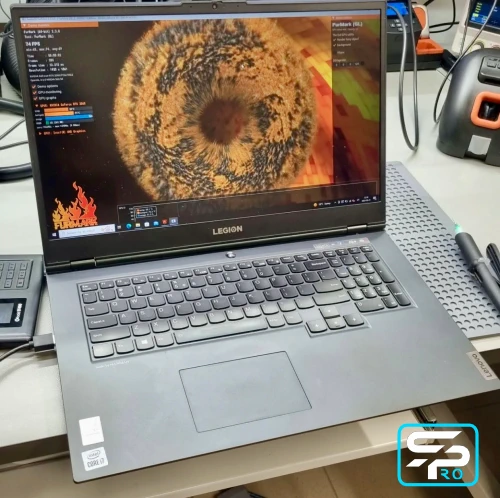

После установки новых компонентов ноутбук успешно запустился и прошел полный комплекс стресс-тестов.

Температуры процессора находились в пределах нормы, система работала стабильно без ошибок и зависаний.

Признаки неисправности процессора или хаба PCH

• Ноутбук не включается;
• Не видит зарядное устройство;
• Нет реакции на кнопку питания;
• Отсутствует запуск материнской платы;
• Черный экран;
• Нет инициализации оперативной памяти;
• Отсутствуют напряжения питания;
• Короткое замыкание по линиям питания;
• Циклическая перезагрузка;
• Потребление тока не соответствует норме.

Какие модели чаще сталкиваются с подобной неисправностью

• Legion 5 15IMH05H;
• Legion 5i 15IMH6;
• Legion 5i 17IMH05;
• Legion Y540;
• Legion Y740;
• Legion 5 15ACH6;
• Legion 5 Pro;
• Legion 7;
• Legion Pro 5;
• Legion Pro 7.

Решение проблемы — замена процессора и Intel HM470 PCH

Диагностика материнской платы подтвердила неисправность сразу двух BGA-компонентов — центрального процессора и системного хаба Intel HM470 PCH. Из-за этого ноутбук нестабильно проходил последовательность запуска и некорректно работал с питанием и зарядным устройством.

Для полного восстановления материнской платы выполнили профессиональную BGA-замену процессора и Intel HM470 PCH на исправные компоненты с последующей проверкой BIOS, системных сигналов и основных линий питания.

Результат ремонта

После замены процессора и хаба Intel HM470 PCH ноутбук был полностью восстановлен. Система стабильно запускается, корректно определяет зарядное устройство и проходит длительные стресс-тесты без ошибок.

Проблема: нестабильный запуск и нарушение работы системных цепей материнской платы.

Неисправность: дефект процессора и системного хаба Intel HM470 PCH.

Решение: профессиональная BGA-замена процессора и Intel HM470 PCH на исправные компоненты.

Результат: Lenovo Legion стабильно включается, корректно работает с зарядным устройством и успешно проходит нагрузочное тестирование.

Ремонт выполнил: мастер BGA-лаборатории SPRO.Technology Олег.
